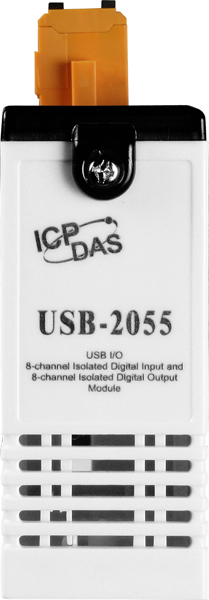

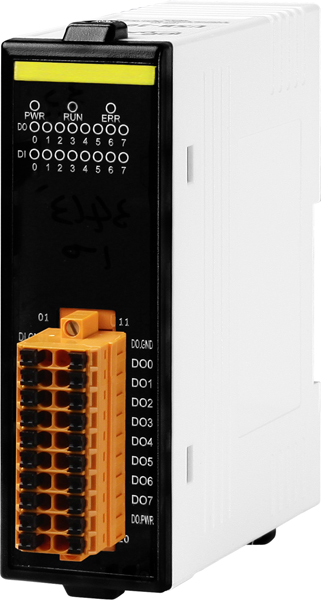

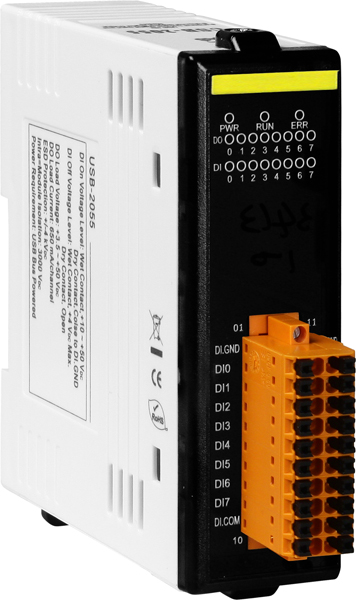

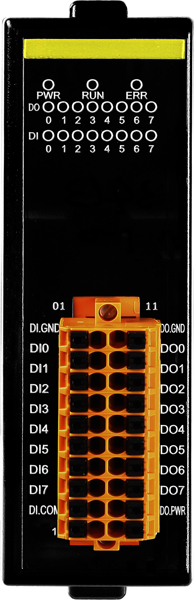

Модуль USB-2055 CR от ICP DAS представляет собой устройство ввода-вывода с интерфейсом USB, оснащённое 8 каналами дискретного ввода и 8 каналами дискретного вывода. Он предназначен для интеграции в системы автоматизации, требующие изолированного ввода и вывода цифровых сигналов.
Ключевые технические особенности модуля включают:
- Дискретный ввод: 8 каналов с возможностью работы в режимах сухого (Source) и влажного (Sink/Source) контакта. Напряжение логического "0" для сухого контакта — открытый, для влажного контакта — до +4 В постоянного тока. Напряжение логического "1" для сухого контакта — замкнут на GND, для влажного контакта — от +10 до +50 В постоянного тока. Входное сопротивление составляет 10 кОм.
- Дискретный вывод: 8 каналов с открытым коллектором (Sink). Максимальная нагрузка на канал — 650 мА. Напряжение нагрузки варьируется от +3.5 до +50 В постоянного тока. Защита от перегрузки достигает 1.4 А.
- Скорость передачи данных: до 12 Мбит/с, обеспечивая быструю и надёжную передачу сигналов.
- Защита от перенапряжения: входные каналы защищены от перенапряжения до 70 В постоянного тока и 60 В переменного тока, что повышает надёжность работы устройства в условиях электрических помех.
- Условия эксплуатации: рабочая температура от -25 до +75 °C, рабочая влажность от 10% до 95% без образования конденсата, что позволяет использовать модуль в различных климатических условиях.
- Монтаж: устройство предназначено для установки на DIN-рейку, обеспечивая удобство монтажа в распределительных щитах и шкафах управления.
- Сторожевой таймер: наличие аппаратного и программного сторожевого таймера повышает надёжность системы, автоматически перезапуская устройство в случае сбоев.
- Защита ESD: каждый канал защищён от электростатических разрядов (ESD) согласно стандарту IEC 61000-4-2, что предотвращает повреждение устройства при воздействии статического электричества.
Модуль USB-2055 CR находит применение в различных областях промышленной автоматизации, включая системы управления оборудованием, мониторинг состояния устройств, а также в качестве интерфейса между различными компонентами автоматизированных систем. Его изолированные каналы ввода и вывода обеспечивают защиту от электрических помех, что особенно важно в промышленных условиях.
Преимущества использования модуля USB-2055 CR включают:
- Гибкость подключения: возможность работы с различными типами сигналов благодаря поддержке сухих и влажных контактов на входах.
- Надёжность: защита от перенапряжений и электростатических разрядов повышает устойчивость устройства к внешним воздействиям.
- Удобство монтажа: компактные размеры и возможность установки на DIN-рейку упрощают интеграцию в существующие системы.
- Широкий диапазон рабочих температур: позволяет использовать модуль в различных климатических условиях, от -25 до +75 °C.
Модуль USB-2055 CR совместим с различными системами автоматизации и может интегрироваться с другими устройствами ICP DAS, такими как промышленные компьютеры, панели оператора и системы сбора данных. Это обеспечивает создание комплексных решений для автоматизации процессов в промышленности.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 72 x 123 x 35 |
| Светодиодные индикаторы | PWR/RUN/ERR, 8 индикаторов дискретного ввода, 8 индикаторов дискретного вывода |
| Потребление тока | 1.4 Вт |
| Скорость передачи данных | До 12 Мбит/с |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода |
| Сторожевой таймер | Есть |
| Входное сопротивление | 10 кОм |
| Защита от перенапряжения | 70 В 60 В пост. |
| Тип каналов дискретного ввода | Сухой контакт (Source), Влажный контакт (Sink/Source) |
| Напряжение лог. 0 | Сухой контакт: открытый; Влажный контакт: +4 В пост. макс. |
| Напряжение лог. 1 | Сухой контакт: Замкнут на GND; Влажный контакт: +10 ~ +50 В пост. |
| Количество каналов дискретного ввода | 8 |
| Монтаж | На DIN-рейку |
| Рабочее напряжение | 5 В пост. (посредством USB-интерфейса) |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Стандарт USB | USB 2.0 |
| Количество каналов дискретного вывода | 8 |
| Тип каналов дискретного вывода | Открытый коллектор, Sink Sink Тип 'открытый коллектор' |
| Максимальная нагрузка на канал | 650 мА |
| Установка значения при подаче питания | Есть |
| Установка безопасного значения | Есть |
| Защита от перегрузки | 1.4 A |
| Напряжение нагрузки | +3.5 ~ +50 В пост. |
| Максимальная частота входного сигнала | 500 кГц |
| Максимальное разрешение счетчика | 32 бита |
| Минимальная ширина импульса | 1 мс |
