Модуль USB-2055-32 от компании ICP DAS представляет собой устройство ввода-вывода с 16 изолированными цифровыми входами и 16 изолированными цифровыми выходами, подключаемое через интерфейс USB 2.0. Он предназначен для применения в системах автоматизации, где требуется надежная изоляция сигналов и простота подключения.
Ключевые технические особенности модуля USB-2055-32 включают:
- Цифровые входы: 16 каналов с возможностью выбора между сухим (Source) и влажным (Sink/Source) контактами. Уровни логических сигналов: логический "0" — 0–4 В, логический "1" — 10–50 В. Входное сопротивление составляет 10 кОм. Каждый канал может функционировать как 32-битный счетчик с максимальной частотой 500 кГц.
- Цифровые выходы: 16 каналов с открытым коллектором (Sink). Максимальный выходной ток на канал — 600 мА. Напряжение нагрузки: 3,5–50 В постоянного тока. Защита от перегрузки и перенапряжения обеспечивается встроенными средствами.
- Интерфейс и питание: Подключение через USB 2.0 с максимальной скоростью передачи данных до 12 Мбит/с. Питание осуществляется непосредственно от USB-порта, потребляемая мощность — 2,2 Вт.
- Защита и надежность: Модуль оснащен защитой от перенапряжения (70 В постоянного тока, 60 В переменного тока), защитой от электростатического разряда (ESD) до ±4 кВ для каждого канала и ±8 кВ для случайной точки. Рабочая температура составляет от -25 до +75°C, а рабочая влажность — от 10 до 95% без образования конденсата.

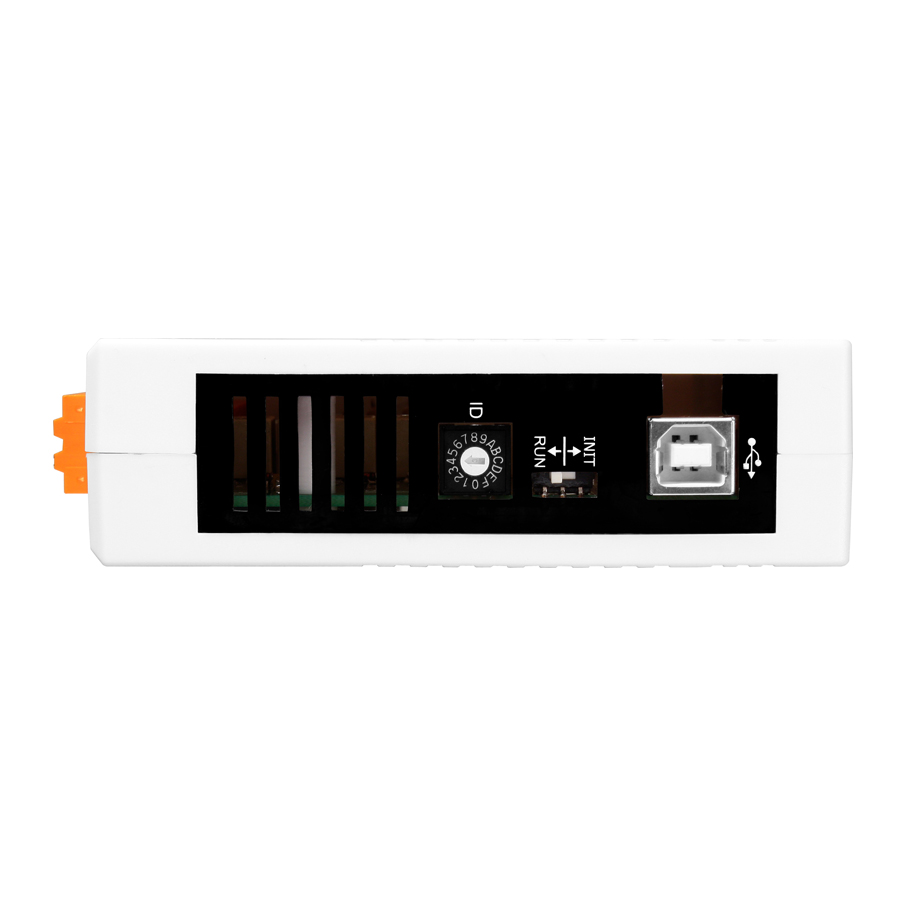

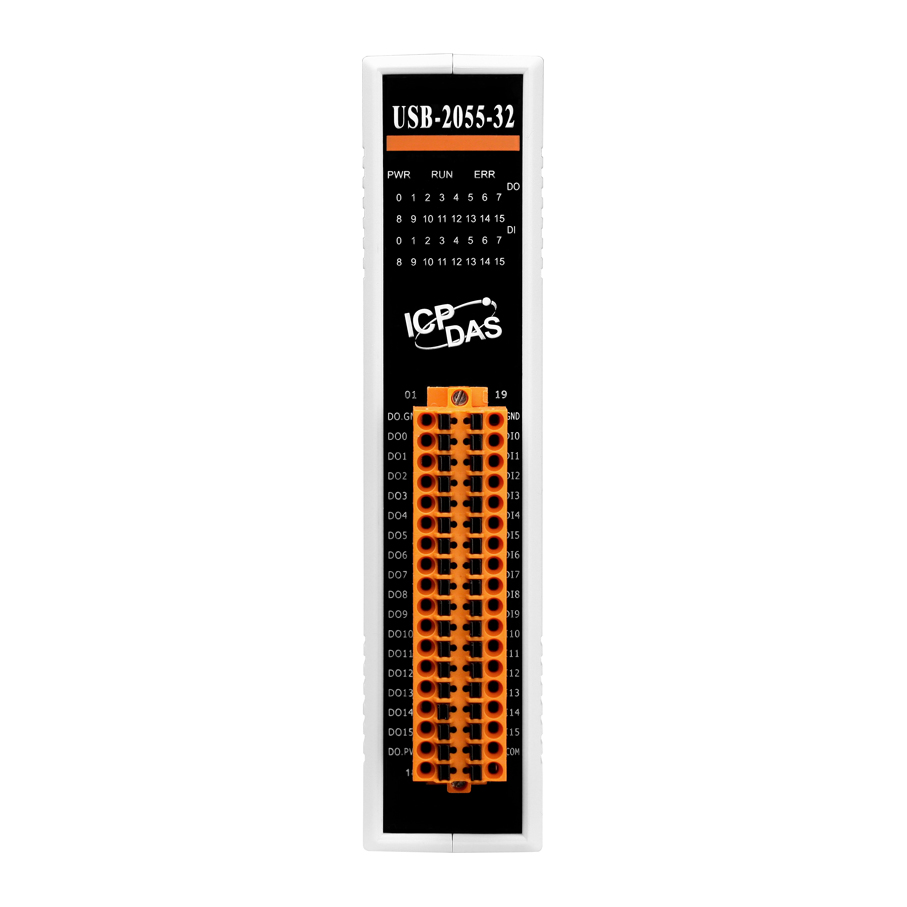

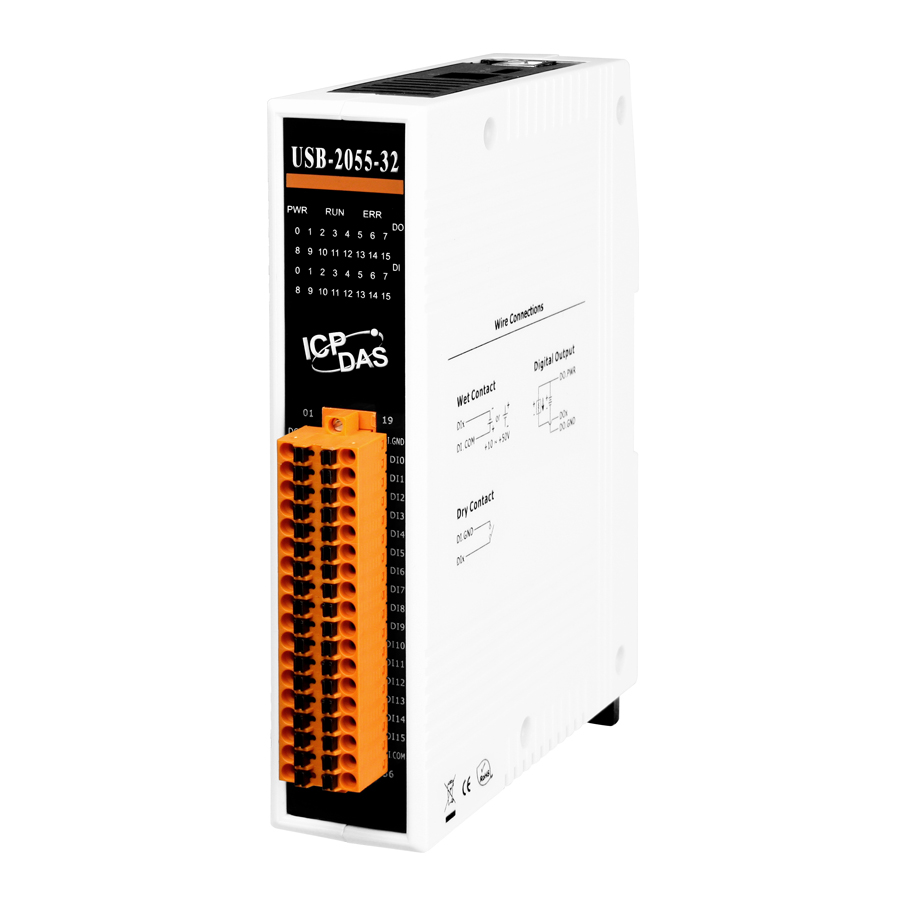

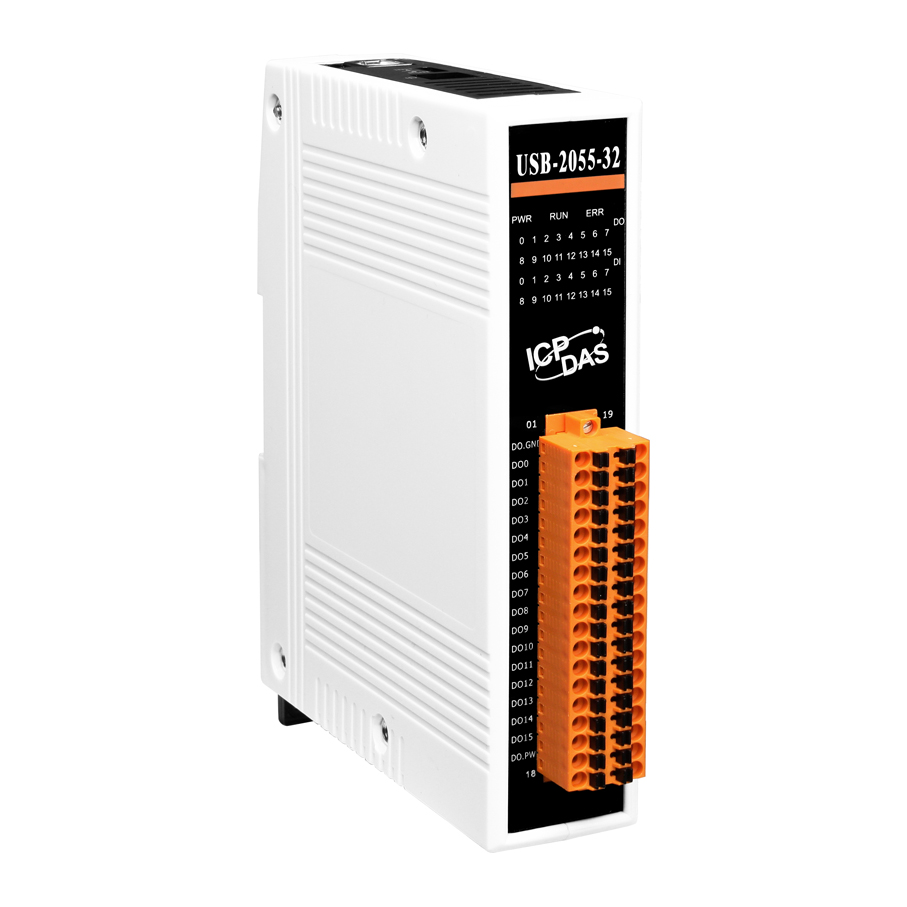

- Монтаж и индикация: Устройство выполнено в пластиковом корпусе для монтажа на DIN-рейку. Оснащено светодиодными индикаторами состояния питания (PWR), работы (RUN), ошибки (ERR) и 8 индикаторами состояния релейных выходов.
Модуль USB-2055-32 предназначен для использования в различных областях промышленной автоматизации, включая системы управления технологическими процессами, мониторинг и управление оборудованием, а также в приложениях, требующих изолированных цифровых входов и выходов. Его простота подключения через USB и надежность делают его подходящим для интеграции в существующие системы без необходимости сложных настроек.
Преимущества использования модуля USB-2055-32 включают:
- Простота интеграции: Подключение через стандартный USB-порт без необходимости дополнительного питания или сложных настроек.
- Надежность: Высокий уровень защиты от перенапряжений и электростатических разрядов обеспечивает стабильную работу в промышленных условиях.
- Гибкость применения: Возможность выбора типа контакта для входов и выходов позволяет адаптировать модуль под различные требования системы.
- Компактность: Компактные габариты и монтаж на DIN-рейку упрощают установку и экономят пространство в распределительных щитах.
Модуль USB-2055-32 совместим с различными системами автоматизации и может быть интегрирован в существующие решения для расширения функциональности ввода-вывода. Его использование способствует повышению эффективности и надежности промышленных приложений, требующих изолированных цифровых сигналов.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 129 x 147 x 31 |
| Светодиодные индикаторы | PWR/RUN/ERR, 8 индикаторов релейного вывода |
| Потребление тока | 2.2 Вт |
| Скорость передачи данных | До 12 Мбит/с |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода |
| Сторожевой таймер | Есть |
| Входное сопротивление | 10 кОм |
| Защита от перенапряжения | 70 В 60 В пост. |
| Тип каналов дискретного ввода | Сухой контакт (Source), Влажный контакт (Sink/Source) |
| Напряжение лог. 0 | Сухой контакт: открытый; Влажный контакт: +4 В пост. макс. |
| Напряжение лог. 1 | Сухой контакт: Замкнут на GND; Влажный контакт: +10 ~ +50 В пост. |
| Количество каналов дискретного ввода | 16 |
| Монтаж | На DIN-рейку |
| Рабочее напряжение | 5 В пост. (посредством USB-интерфейса) |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Стандарт USB | USB 2.0 |
| Количество каналов дискретного вывода | 16 |
| Тип каналов дискретного вывода | Открытый коллектор, Sink Sink Тип 'открытый коллектор' |
| Максимальная нагрузка на канал | 600 мА |
| Установка значения при подаче питания | Есть |
| Установка безопасного значения | Есть |
| Защита от перегрузки | 1.4 A |
| Напряжение нагрузки | +3.5 ~ +50 В пост. |
| Максимальная частота входного сигнала | 500 кГц |
| Максимальное разрешение счетчика | 32 бита |
| Минимальная ширина импульса | 1 мс |
