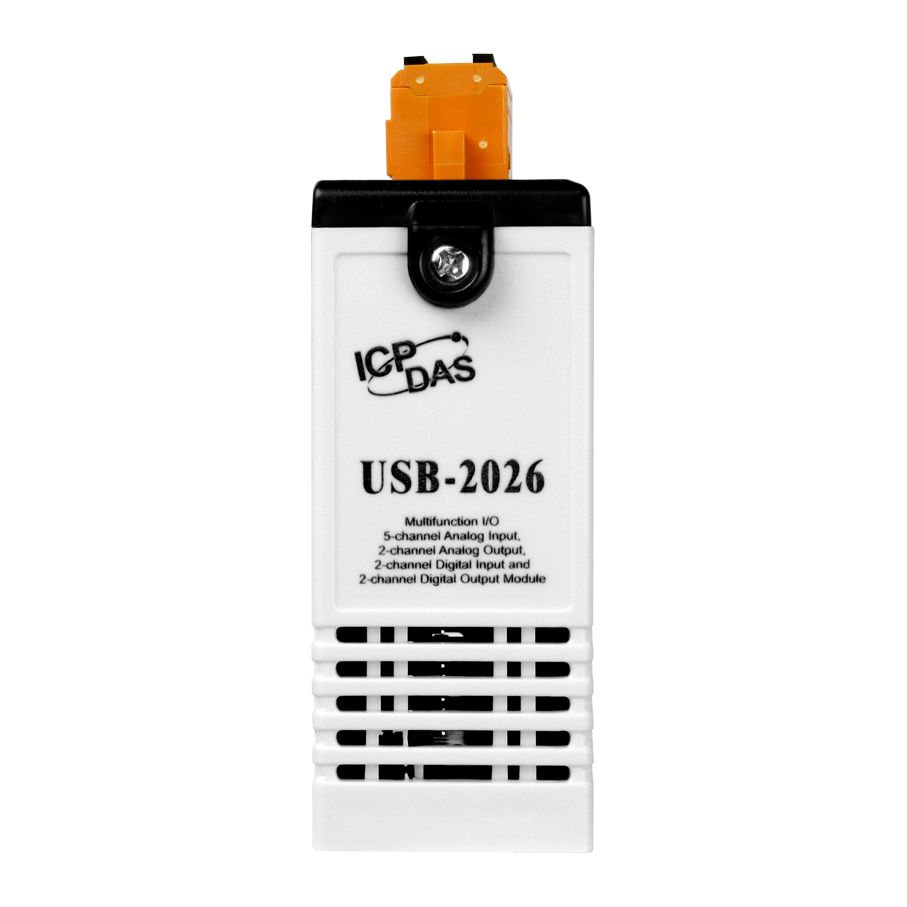

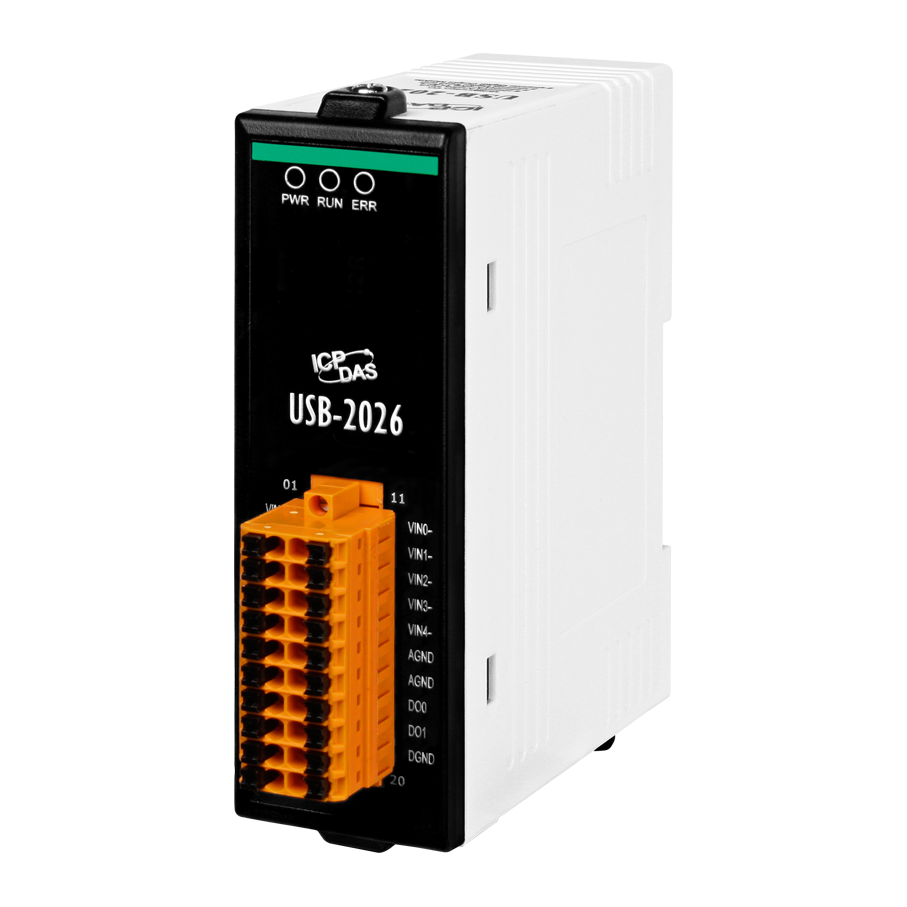

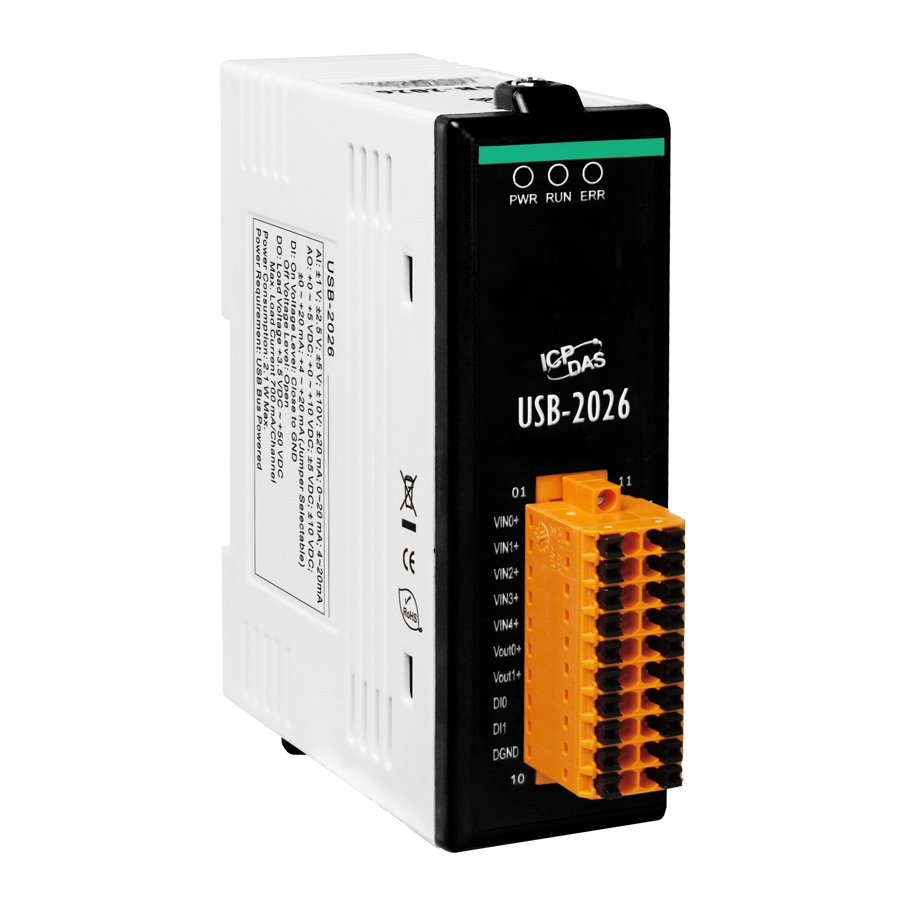

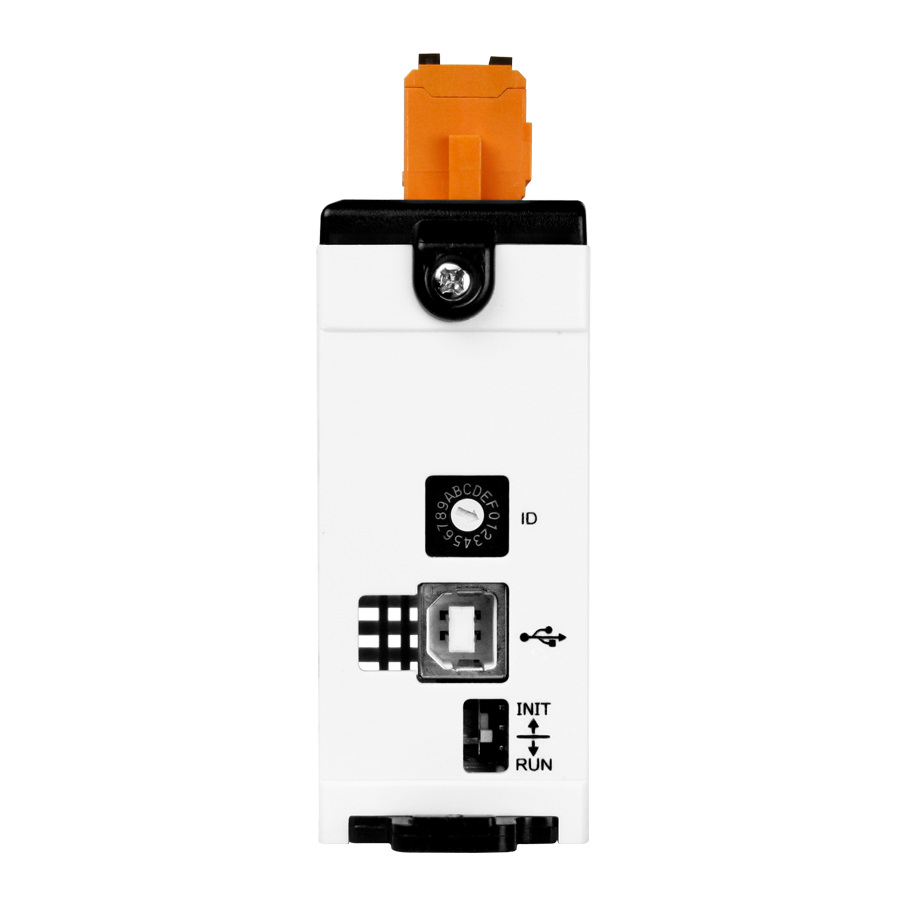

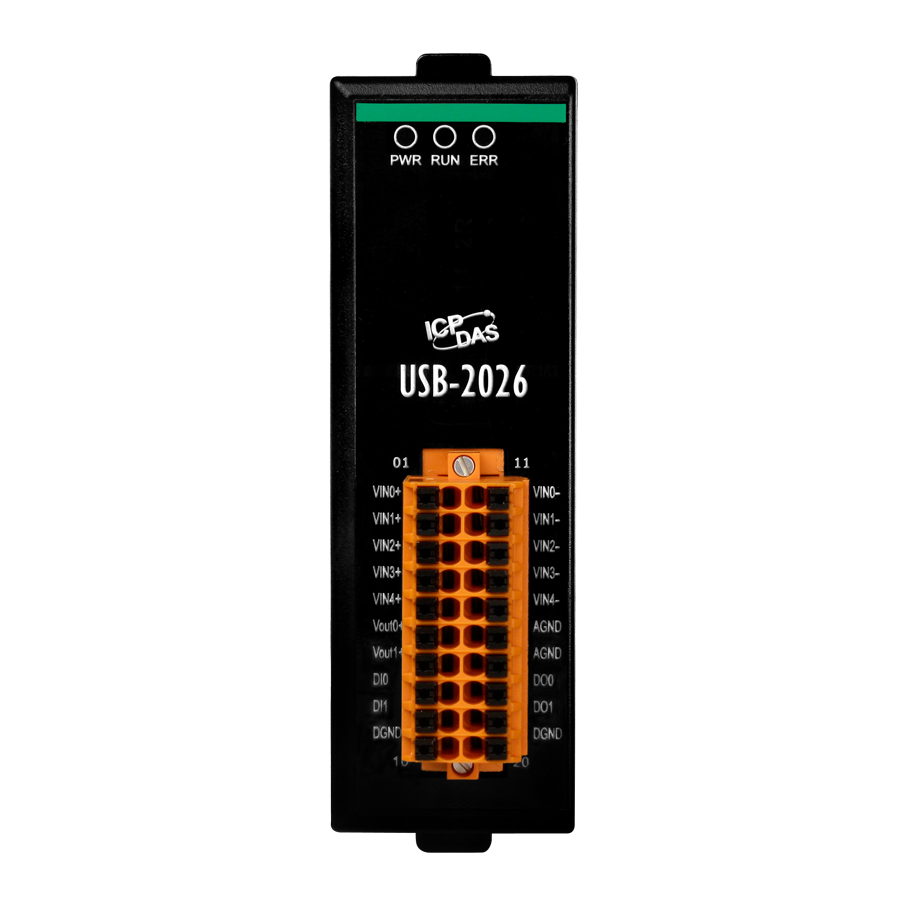

Модуль USB-2026 от ICP DAS представляет собой многофункциональное устройство ввода-вывода, оснащённое пятью каналами аналогового входа, двумя каналами аналогового выхода, двумя каналами цифрового входа и двумя каналами цифрового выхода. Это решение предназначено для интеграции в системы автоматизации, требующие компактного и надёжного интерфейса для сбора и управления данными.
Ключевые технические особенности модуля USB-2026 включают:
- Аналоговые входы: 5 дифференциальных каналов с разрешением 14 бит и частотой дискретизации 10 Гц. Поддерживаются входные диапазоны по напряжению: ±1 В, ±2,5 В, ±5 В, ±10 В, а также по току: ±20 мА, 0–20 мА и 4–20 мА.
- Аналоговые выходы: 2 канала с разрешением 12 бит, предлагающие выходные диапазоны по напряжению: 0–5 В, 0–10 В, ±5 В, ±10 В, и по току: 0–20 мА, 4–20 мА.
- Цифровые входы: 2 канала с сухим контактом, поддерживающие частотные измерения до 0,1 кГц и 32-битный счётчик.
- Цифровые выходы: 2 канала с открытым коллектором, обеспечивающие выходное напряжение от 3,5 до 50 В и максимальный ток до 700 мА.
- Интерфейс: USB 2.0 Full-Speed (12 Мбит/с), питание от шины USB, что упрощает подключение и снижает потребность в дополнительном оборудовании.
- Защита: Защита от перенапряжения до 240 В переменного тока для входов по напряжению, защита от короткого замыкания и перегрузки для цифровых выходов, а также защита от электростатического разряда (ESD) до 4 кВ.
- Температурный диапазон: Рабочая температура от -25 до +75 °C, что позволяет использовать модуль в различных климатических условиях.
- Монтаж: Компактные габариты (33 x 78 x 107 мм) и возможность монтажа на DIN-рейку обеспечивают гибкость в установке устройства в ограниченных пространствах.
Модуль USB-2026 идеально подходит для применения в системах автоматизации, где требуется сбор и обработка аналоговых и цифровых сигналов. Он может быть использован в таких областях, как мониторинг и управление промышленными процессами, автоматизированные системы тестирования, а также в качестве интерфейса для сбора данных в лабораторных условиях. Благодаря своей универсальности и простоте интеграции, USB-2026 является эффективным решением для расширения возможностей существующих систем без необходимости значительных изменений в аппаратной части.
Преимущества использования модуля USB-2026 включают:
- Универсальность: Поддержка различных типов сигналов (аналоговых и цифровых) и диапазонов входных/выходных значений.
- Простота интеграции: Питание от USB и отсутствие необходимости в дополнительных драйверах упрощают процесс подключения и настройки.
- Надёжность: Защита от перенапряжений, коротких замыканий и электростатических разрядов повышает долговечность устройства в промышленных условиях.
- Гибкость монтажа: Компактные размеры и возможность монтажа на DIN-рейку позволяют устанавливать модуль в ограниченных пространствах.
Совместимость модуля USB-2026 с различными системами и его способность работать в широком диапазоне температур делают его подходящим для интеграции в разнообразные промышленные и лабораторные приложения, требующие надёжного и эффективного сбора и обработки данных.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 33 x 78 x 107 |
| Светодиодные индикаторы | PWR/RUN/ERR |
| Скорость передачи данных | До 12 Мбит/с |
| Частота дискретизации | Обычный режим: 10 Гц; Ускоренный режим: 200 Гц |
| Температурный дрейф нуля | ±20 мкВ/°C |
| Температурный дрейф шкалы | ±25 ppm/°C |
| Количество каналов ЦАП | 2 |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода Модуль аналогового ввода |
| Сторожевой таймер | Есть |
| Защита от перенапряжения | 57 В пост. 120 В пост. 60 В пост. |
| Тип каналов дискретного ввода | Сухой (Source) |
| Напряжение лог. 0 | Открытый |
| Напряжение лог. 1 | Замкнут на GND |
| Количество каналов дискретного ввода | 2 |
| Монтаж | На DIN-рейку |
| Рабочее напряжение | 5 В пост. (посредством USB-интерфейса) |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Стандарт USB | USB 2.0 |
| Количество каналов АЦП | 5 |
| Защита по току | Есть, 50 мА при 110 В пост. |
| Разрешение АЦП, бит | Обычный режим: 14, Ускоренный режим: 12 |
| Диапазон входных сигналов по напряжению | ±5 В ±10 В ±2.5 В ±1 В ±1 В, ±2.5 В, ±5 В, ±10 В |
| Диапазон входных сигналов по току | ±20 мА 0 ~ 20 мА 4 ~ 20 мА |
| Разрешение АЦП | 12 бит 14 бит |
| Точность АЦП | Ускоренный режим: ±0.5% от полного диапазона Обычный режим: ±0.1% от полного диапазона |
| Установка значения при подаче питания | Есть Есть, настраивается программно |
| Установка безопасного значения | Есть Есть, настраивается программно |
| Нагрузочная способность выхода по напряжению | 10 В при 20 мА |
| Обнаружение обрыва кабеля | Есть, +4 ~ +20 мА |
| Диапазон выходных сигналов по току | 0 ~ 20 мА 4 ~ 20 мА |
| Точность ЦАП | ±0.1% ±0.1% от полного диапазона |
| Разрешение ЦАП, бит | 12 |
| Диапазон выходных сигналов по напряжению | 0 ~ 10 В ±5 В 0 ~ 5 В ±10 В |
| Разрешение ЦАП | 12 бит |
| Количество каналов дискретного вывода | 2 |
| Тип каналов дискретного вывода | Открытый коллектор, Sink Sink Тип 'открытый коллектор', изолированный |
| Максимальная нагрузка на канал | 700 мА |
| Защита от перегрузки | 1.4 A |
| Напряжение нагрузки | +3.5 ~ +50 В пост. |
| Максимальная частота входного сигнала | 100 Гц |
| Максимальное разрешение счетчика | 32 бита |
| Минимальная ширина импульса | 10 мс |
