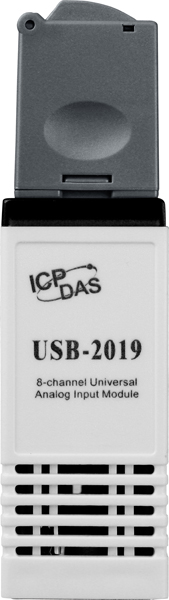

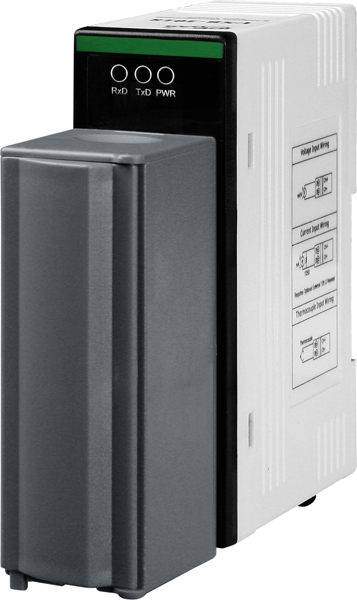

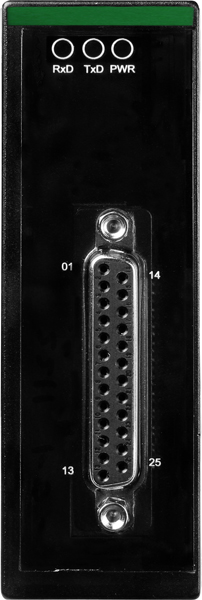

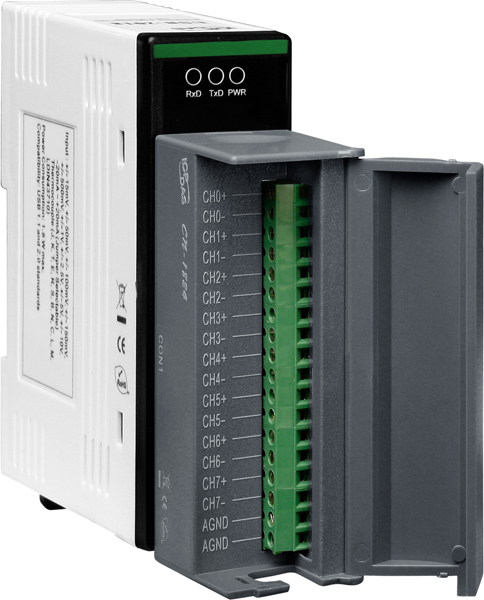

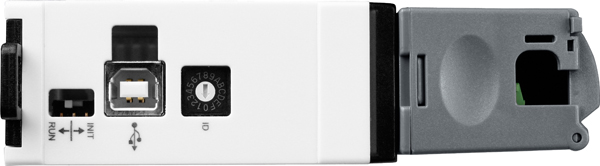

Модуль USB-2019/S от компании ICP DAS представляет собой 8-канальный универсальный модуль аналогового ввода, предназначенный для точного сбора и передачи аналоговых сигналов в промышленных системах автоматизации. Устройство оснащено защитой от перенапряжений до 240 Вₘₛ, что обеспечивает надежную работу в условиях электромагнитных помех и скачков напряжения.
Ключевые технические особенности модуля USB-2019/S включают:
- Количество каналов: 8 дифференциальных аналоговых входов, поддерживающих индивидуальную настройку диапазонов сигналов.
- Диапазоны входных сигналов: широкий спектр, включая ±15 мВ, ±50 мВ, ±100 мВ, ±150 мВ, ±500 мВ, ±1 В, ±2,5 В, ±5 В, ±10 В для напряжения и 0–20 мА, 4–20 мА, ±20 мА для тока.
- Разрядность АЦП: 16 бит, обеспечивающая высокую точность измерений с погрешностью ±0,1% от полного диапазона.
- Частота дискретизации: 10 Гц, подходящая для большинства промышленных приложений.
- Защита от перенапряжений: до 240 Вₘₛ, соответствующая стандарту IEC 61000-4-2, что гарантирует устойчивость к электростатическим разрядам.
- Изоляция каналов: 3 кВ постоянного тока, обеспечивающая защиту от высоковольтных помех.
- Обнаружение обрыва кабеля: функция, позволяющая своевременно выявлять неисправности в подключении.
- Сторожевой таймер: аппаратный и программный, повышающие надежность работы устройства.
- Монтаж: на DIN-рейку, что упрощает интеграцию в распределительные щиты и шкафы управления.
- Питание: 5 В постоянного тока через USB-интерфейс, что исключает необходимость в дополнительном источнике питания.
- Рабочие условия: температурный диапазон от -25 до +75 °C и влажность от 10% до 95% без конденсации, что позволяет использовать модуль в различных климатических зонах.
Модуль USB-2019/S находит применение в различных областях промышленности, включая системы автоматизации, мониторинг технологических процессов, сбор данных с датчиков и преобразователей, а также в системах управления и контроля. Его универсальность и надежность делают его подходящим для использования в качестве интерфейса между аналоговыми датчиками и цифровыми системами управления.
Среди преимуществ модуля USB-2019/S можно отметить:
- Простота установки: функция Plug-and-Play и питание через USB-интерфейс позволяют быстро интегрировать устройство в существующие системы без необходимости в дополнительном оборудовании.
- Высокая точность измерений: 16-битный АЦП с точностью ±0,1% обеспечивает достоверные данные для анализа и принятия решений.
- Защищенность: высокий уровень защиты от перенапряжений и электростатических разрядов повышает надежность работы в сложных условиях.
- Гибкость настройки: возможность индивидуальной настройки каждого канала под различные диапазоны сигналов и типов датчиков расширяет область применения устройства.
- Компактные размеры: габариты 33 x 78 x 107 мм и монтаж на DIN-рейку способствуют экономии пространства в распределительных щитах и шкафах управления.
Модуль USB-2019/S совместим с различными промышленными системами и может интегрироваться с другими устройствами через стандартный USB-интерфейс. Это делает его универсальным решением для задач сбора и передачи аналоговых данных в промышленных приложениях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 33 x 78 x 107 |
| Светодиодные индикаторы | PWR/RUN/ERR |
| Потребление тока | 1.7 Вт |
| Скорость передачи данных | До 12 Мбит/с |
| Частота дискретизации | 10 Гц |
| Температурный дрейф нуля | ±20 мкВ/°C |
| Температурный дрейф шкалы | ±25 ppm/°C |
| Тип устройства | Модуль аналогового ввода |
| Сторожевой таймер | Есть |
| Монтаж | На DIN-рейку |
| Рабочее напряжение | 5 В пост. (посредством USB-интерфейса) |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Стандарт USB | USB 2.0 |
| Количество каналов АЦП | 8 |
| Подавление синфазных помех (Номинальный режим) | 100 дБ |
| Индивидуальная настройка каналов | Есть |
| Подавление синфазных помех (Общий режим) | 86 дБ |
| Изоляция каналов | 3 кВ пост. |
| Обнаружение обрыва кабеля | Есть |
| Разрешение АЦП, бит | 16 |
| Диапазон входных сигналов по напряжению | ±50 мВ ±150 мВ ±5 В ±10 В ±100 мВ ±15 мВ ±2.5 В ±500 мВ ±1 В ±1 В, ±2.5 В, ±5 В, ±10 В |
| Диапазон входных сигналов по току | ±20 мА 0 ~ 20 мА 4 ~ 20 мА Требуется внешний резистор 125 Ом |
| Защита от перенапряжения | 240 Vrms |
| Разрешение АЦП | 16 бит |
| Точность АЦП | ±0.1% от полного диапазона |
| Входное сопротивление | По току: 125 Ом По напряжению: >400 кОм |
