Артикул:
uPAC-5001D-CAN2
Характеристики
Полное наименование:
—

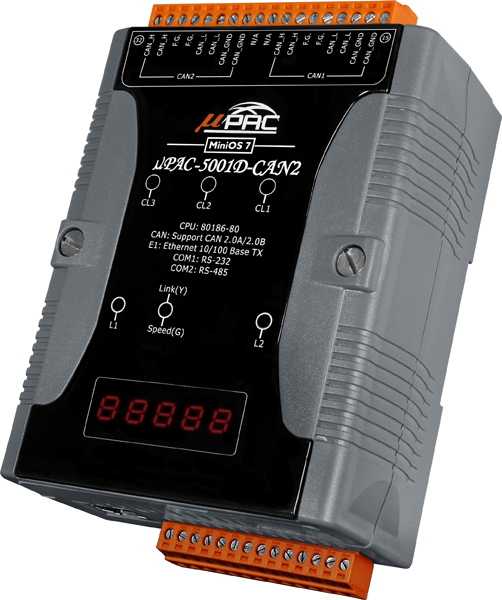

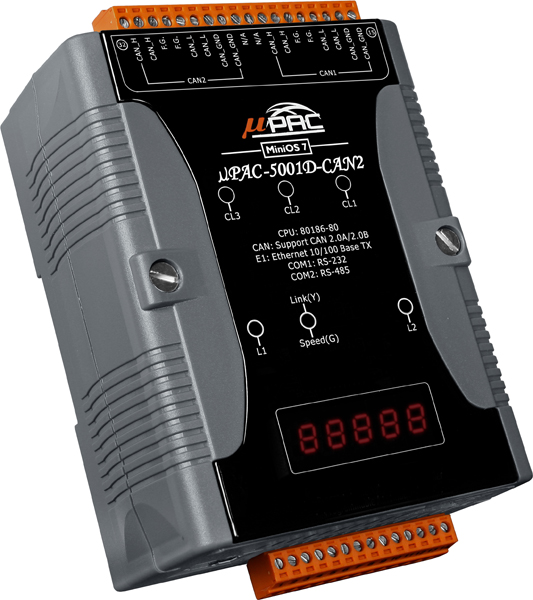

Контроллер uPAC-5001D-CAN2 Programmable Automation controller with two series communication port (RS-232/RS-485), two CAN port,
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Контроллер uPAC-5001D-CAN2 от компании ICP DAS представляет собой программируемое автоматизационное устройство, оснащённое двумя портами CAN, одним портом RS-232, одним портом RS-485 и портом Ethernet. Это решение предназначено для интеграции в системы промышленной автоматизации, где требуется надёжная и гибкая обработка данных с использованием различных коммуникационных интерфейсов.
Ключевые технические особенности устройства включают:
- Процессор: 16-битный 80186 с тактовой частотой 80 МГц, обеспечивающий эффективную обработку данных.
- Память: 512 КБ SRAM, 512 КБ Flash-памяти и 16 КБ EEPROM для хранения программного обеспечения и данных.
- Слоты расширения: поддержка microSD карт объёмом до 2 ГБ для дополнительного хранения данных.
- Часы реального времени: встроенные для синхронизации временных меток в данных.
- Сторожевой таймер: аппаратный таймер с интервалом 0,8 секунды для мониторинга состояния системы.
- Сетевые интерфейсы: один порт Ethernet 10/100 Base-TX (RJ-45) с поддержкой Auto MDI/MDI-X и два порта CAN, совместимых со спецификациями ISO 11898-2, CAN 2.0A и CAN 2.0B.
- Порты COM: один порт RS-232 и один порт RS-485 с внутренним самонастраиваемым ASIC для оптимизации передачи данных.
- Индикаторы: пять программируемых светодиодов и 7-сегментный дисплей для визуального отображения статуса устройства.
- Питание: входное напряжение от 12 до 48 В постоянного тока с защитой от неверной полярности и потреблением 2,5 Вт.
- Температурный диапазон: рабочая температура от -25 до +75°C и температура хранения от -30 до +80°C, что позволяет использовать устройство в различных климатических условиях.
Контроллер uPAC-5001D-CAN2 предназначен для применения в следующих областях:
- Промышленная автоматизация: управление и мониторинг производственных процессов, интеграция с различными промышленными протоколами.
- Системы сбора и обработки данных: использование в качестве централизованного устройства для сбора данных с различных сенсоров и исполнительных механизмов.
- Интеграция с CAN-шинами: поддержка протоколов CANOpen, DeviceNet, J1939 для взаимодействия с оборудованием, использующим эти стандарты.
- Сетевые коммуникации: использование порта Ethernet для удалённого мониторинга и управления устройствами в сети.
Преимущества uPAC-5001D-CAN2 включают:
- Гибкость программирования: возможность разработки приложений на языке C с использованием встроенной операционной системы MiniOS7 и предоставленных библиотек.
- Надёжность: безвентиляторный корпус и защита от неверной полярности обеспечивают стабильную работу в промышленных условиях.
- Масштабируемость: поддержка расширения памяти и интеграции с дополнительными модулями I/O через шину расширения XW.
- Универсальность: поддержка различных протоколов и интерфейсов позволяет интегрировать устройство в разнообразные системы автоматизации.
Контроллер uPAC-5001D-CAN2 является надёжным и гибким решением для задач промышленной автоматизации, обеспечивая эффективную обработку данных и интеграцию с различными системами и протоколами.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Светодиодные индикаторы | 5 программируемых индикаторов, индикаторы Ethernet |
| Потребление тока | 2.5 Вт |
| Количество портов RS-485 | 1 |
| Количество портов RS-232 | 1 |
| Количество портов CAN | 2 |
| Часы реального времени | Есть |
| Сторожевой таймер | Есть (0.8 секунд) |
| 7-сегментный светодиодный дисплей | 5-разрядная цифровая индикация |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Защита от неверной полярности | Есть |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Температура хранения, °C | -30 ~ +80 |
| Рабочая температура, °C | -25 ~ +75 |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X |
| Уникальный аппаратный номер (64 бит) | Есть |
| Flash-память | 512 Кб |
| Память EEPROM | 16 Кб |
| SRAM | 512 Kб |
| Процессор | 80186, 80 МГц |
| Объем карты памяти | 1 или 2 Гб |
| Тип устройства | Контроллер |
| Монтаж | На DIN-рейку |
| Терминальный резистор | 120 Ом (выбирается джампером) |
| Скорость передачи данных | до 1 Мбита/сек |
| Контроллер CAN | NXP SJA1000T |
| Приемопередатчик CAN | NXP TJA1042 |
| Разъем порта CAN | Клемма |
| Спецификация шины CAN | ISO 11898-2 CAN 2.0A/B |
