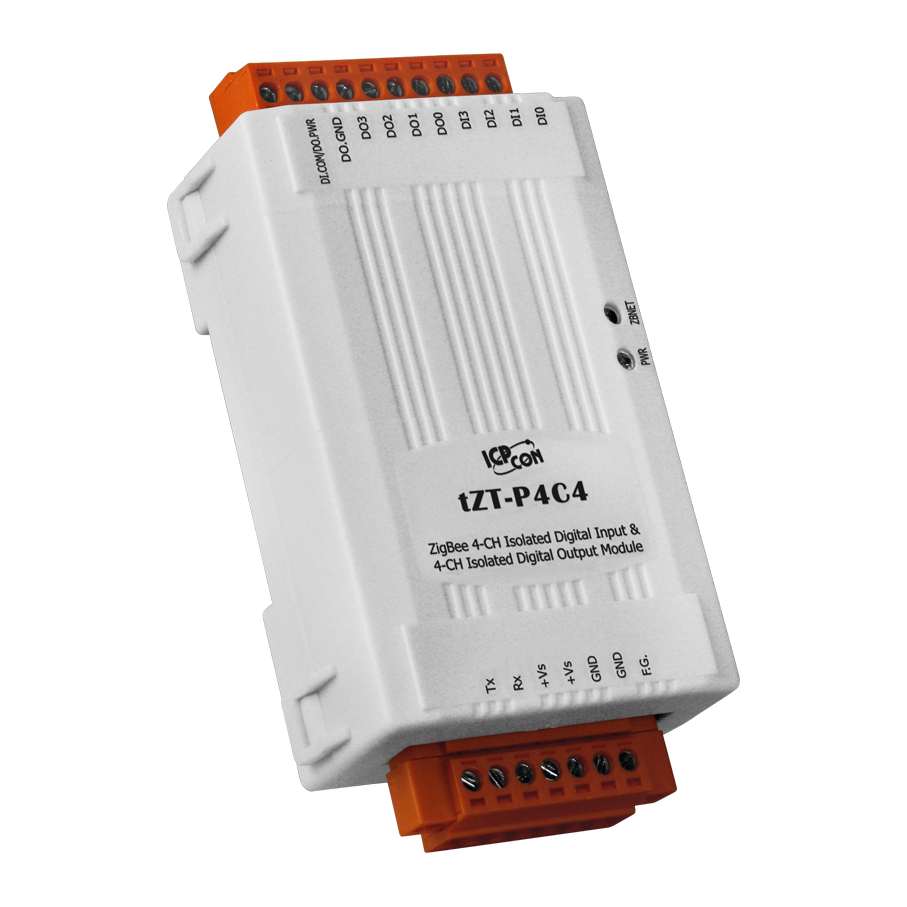

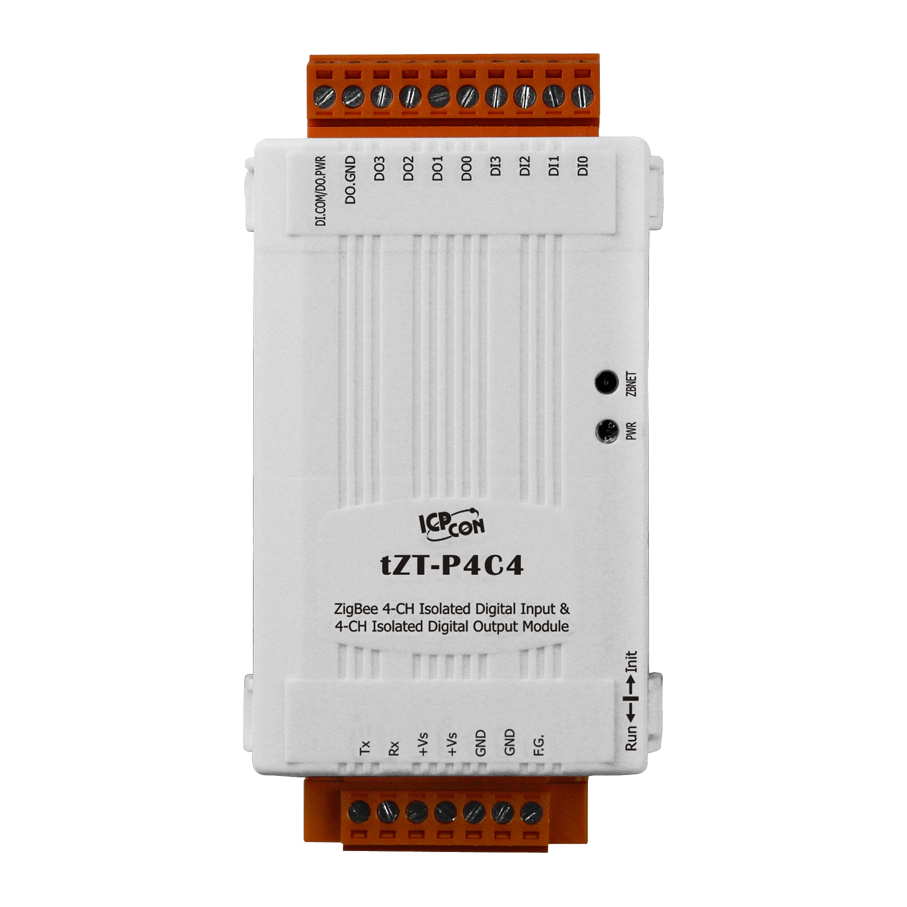

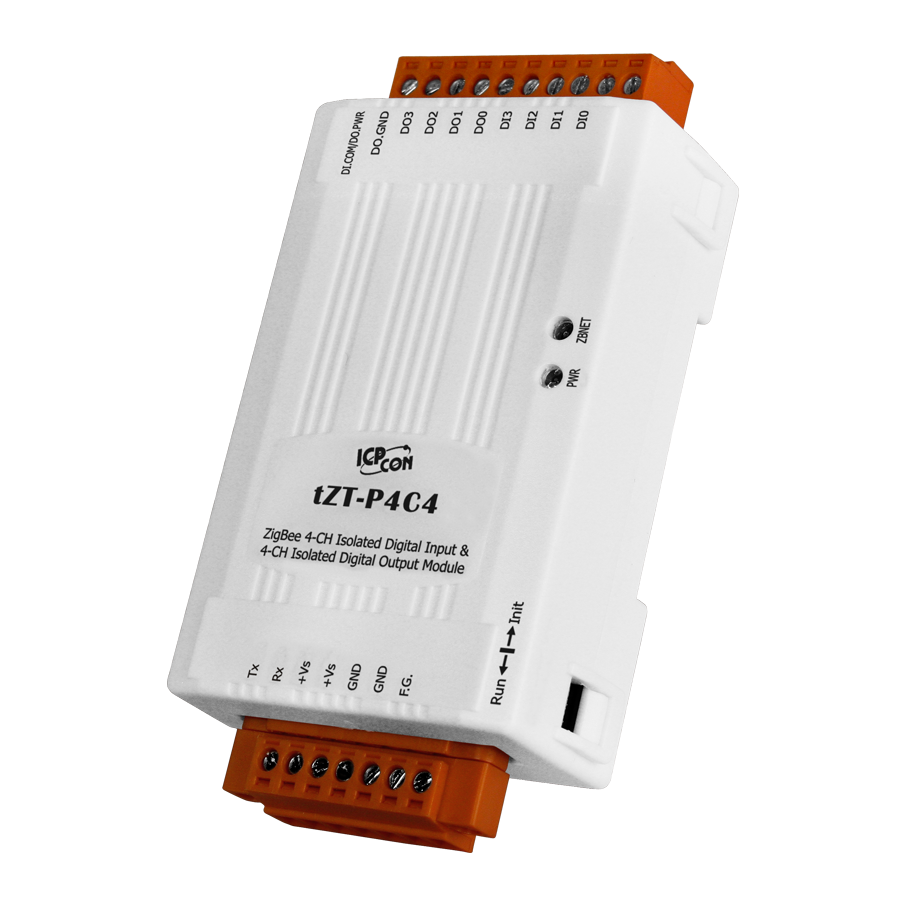

Модуль ввода-вывода tZT-P4C4 CR Wireless 4-channel Isolated Digital Input and 4-channel Isolated Di

Модуль ввода-вывода tZT-P4C4 CR от компании ICP DAS предназначен для интеграции в системы автоматизации, требующие надежного и изолированного ввода и вывода цифровых сигналов. Устройство оснащено четырьмя каналами дискретного ввода и четырьмя каналами дискретного вывода, обеспечивая гибкость в подключении различных датчиков и исполнительных механизмов.

Ключевые технические особенности модуля включают:

• Беспроводная связь: поддержка стандарта ZigBee (Slave, Router) с частотой 2.4 ГГц, что позволяет интегрировать устройство в беспроводные сети с дальностью передачи до 300 метров в условиях прямой видимости.
• Цифровой ввод: 4 канала с типом "мокрый контакт" (Source), входным сопротивлением 10 кОм и максимальным напряжением логического "1" до 50 В постоянного тока.
• Цифровой вывод: 4 канала с открытым коллектором (Sink), максимальным выходным напряжением 50 В постоянного тока и током до 700 мА на канал.
• Протоколы связи: поддержка Modbus RTU slave и DCON slave, обеспечивающие совместимость с широким спектром промышленного оборудования.
• Электропитание: диапазон входного напряжения от 10 до 30 В постоянного тока, что позволяет использовать модуль в различных системах с учетом их энергетических характеристик.
• Условия эксплуатации: рабочая температура от -25 до +75 °C и влажность от 10 до 95% без конденсации, что делает устройство пригодным для использования в различных климатических условиях.
• Защита: защита от перенапряжений (EFT) ±1 кВ для линии питания и от электростатических разрядов (ESD) ±4 кВ для каждого канала, обеспечивая надежную работу в промышленных средах с высоким уровнем электромагнитных помех.

Области применения модуля tZT-P4C4 CR включают:

• Системы мониторинга и управления: интеграция с датчиками и исполнительными механизмами для сбора и обработки данных в реальном времени.
• Автоматизация производственных процессов: управление оборудованием и сбор данных с различных устройств в производственных линиях.
• Умные здания: управление системами освещения, отопления и вентиляции через беспроводные сети.
• Энергетический мониторинг: сбор данных с энергетических счетчиков и управление распределением энергии в распределительных щитах.

Преимущества модуля tZT-P4C4 CR:

• Гибкость установки: компактные размеры (52 x 98 x 27 мм) и монтаж на DIN-рейку позволяют легко интегрировать устройство в существующие системы.
• Надежность: защита от короткого замыкания и перегрузки, а также возможность программной настройки безопасных значений при подаче питания обеспечивают устойчивую работу в сложных эксплуатационных условиях.
• Совместимость: поддержка стандартных промышленных протоколов связи и беспроводных технологий позволяет интегрировать модуль в различные системы автоматизации без необходимости значительных изменений в инфраструктуре.

Модуль tZT-P4C4 CR от ICP DAS является эффективным решением для реализации беспроводных систем ввода-вывода в промышленных приложениях, обеспечивая надежность, гибкость и совместимость с современными стандартами автоматизации.
