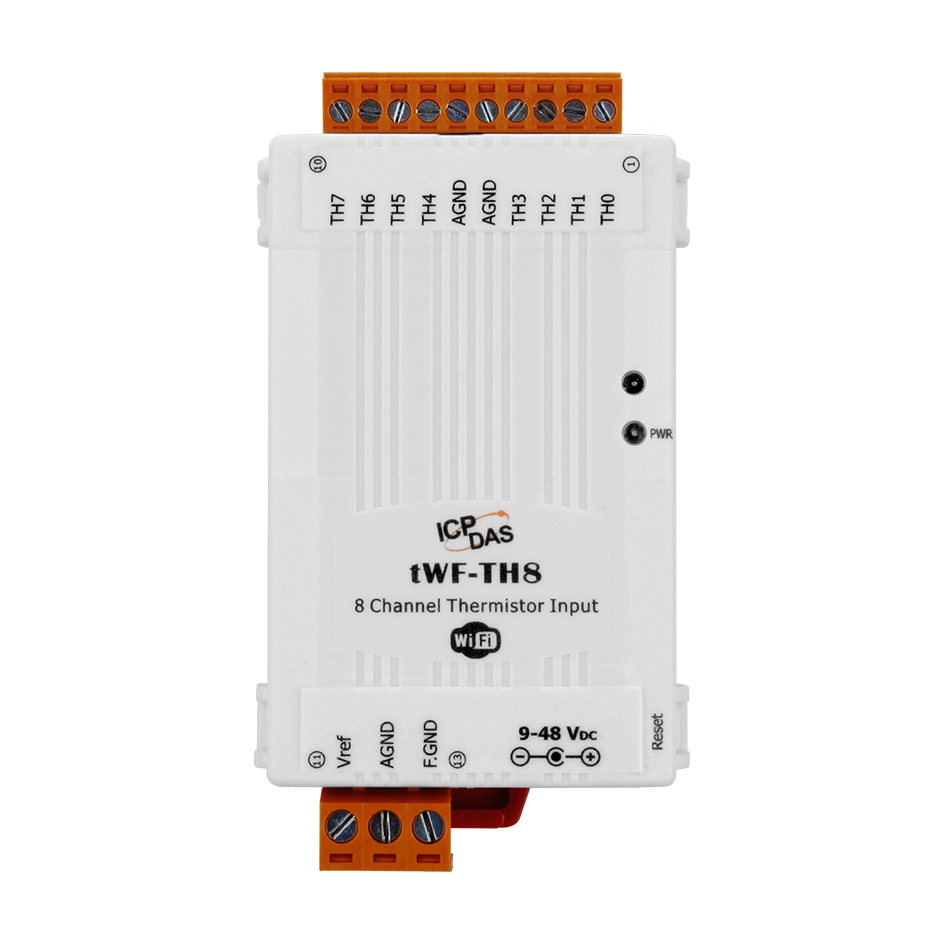

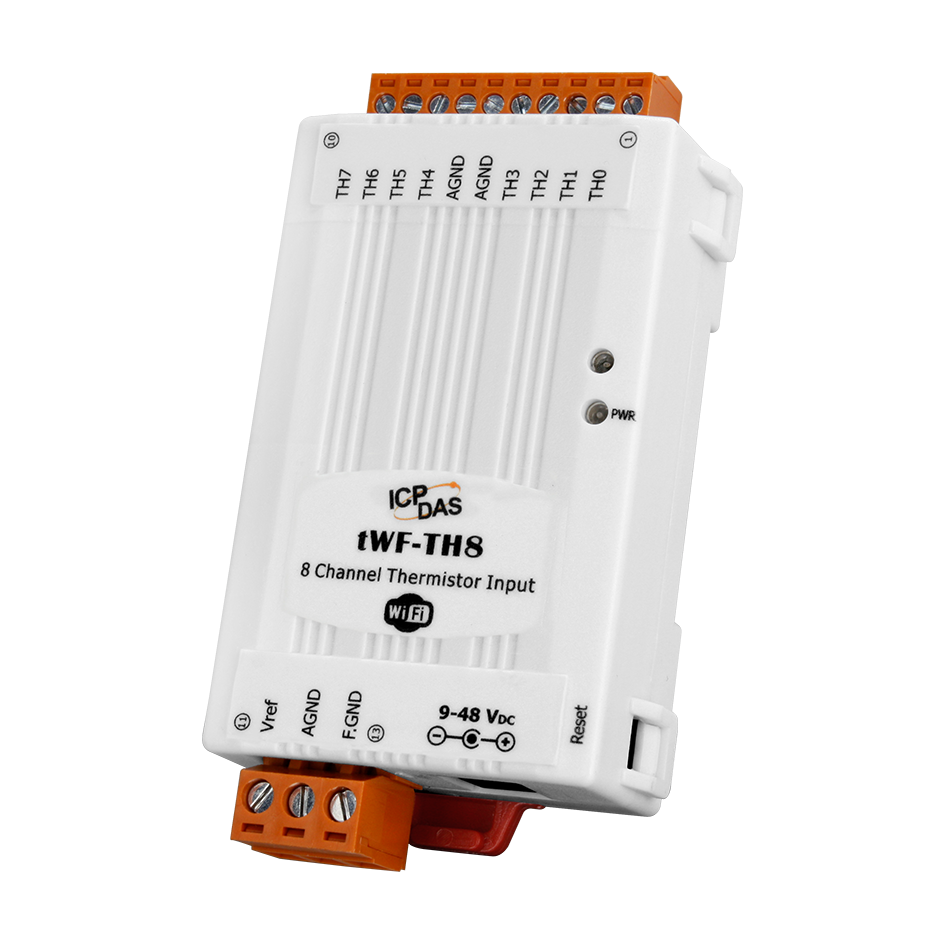

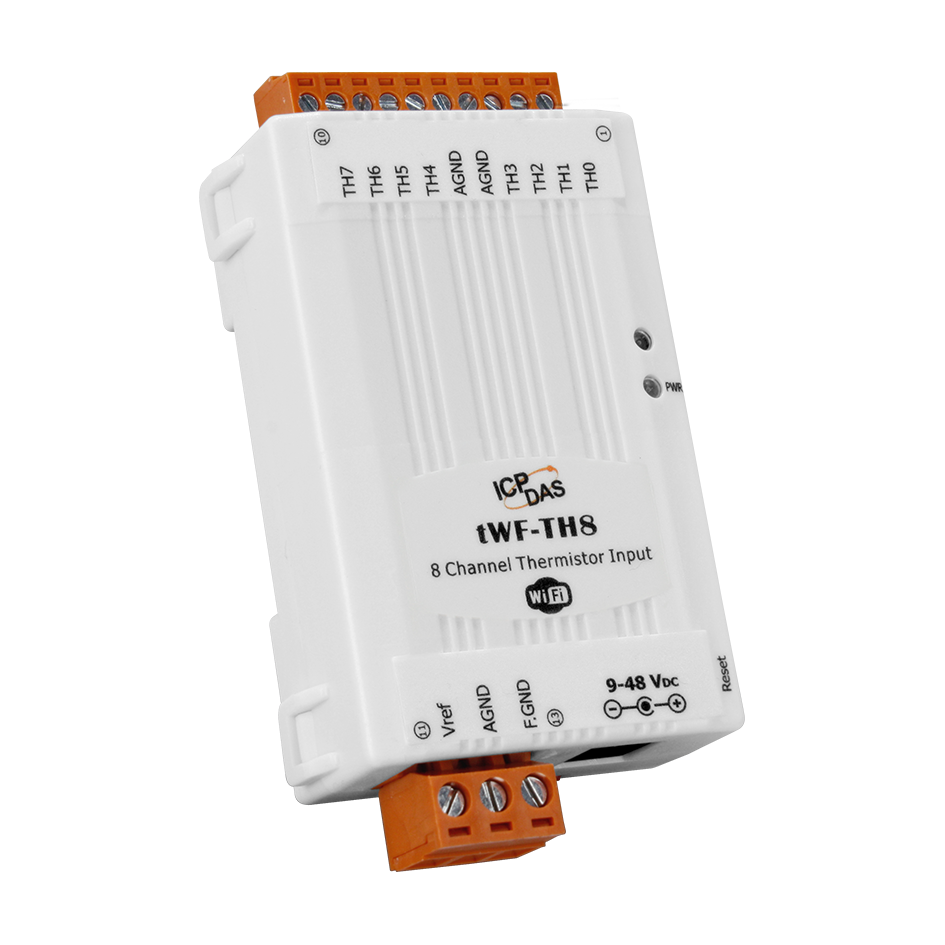

Модуль tWF-TH8 CR от компании ICP DAS представляет собой компактное устройство с 8 каналами аналогового ввода, предназначенное для работы с термисторами NTC. Он обеспечивает беспроводную передачу данных по Wi-Fi, соответствуя стандартам IEEE 802.11 b/g/n, что упрощает интеграцию в существующие системы мониторинга и управления. Модуль поддерживает два режима работы беспроводной сети: точка доступа (AP) и станция (STA), а также протоколы Modbus TCP, TCP и HTTP, что расширяет возможности его применения в различных сферах промышленности.
Ключевые технические особенности tWF-TH8 CR включают:
- Количество каналов АЦП: 8
- Типы поддерживаемых термисторов NTC: Precon ST-A3, Fenwell U (-50~150°C, 0~150°C), YSI L100, YSI L300, YSI L1000, YSI B2252, YSI B3000, YSI B5000, YSI B6000, YSI B10000, YSI H10000, YSI H30000, а также пользовательские типы
- Разрешение АЦП: 16 бит
- Точность АЦП: ±1%
- Частота дискретизации: 8 Гц
- Рабочее напряжение: 9 ~ 48 В постоянного тока
- Максимальная потребляемая мощность: 0.84 Вт
- Рабочая температура: -20 ~ +75°C
- Габаритные размеры: 52 x 97 x 27 мм
- Монтаж: на DIN-рейку
- Защита от неверной полярности: имеется
- Защита от перенапряжений: ±4 кВ для линии питания (IEC 61000-4-4)
- Защита от электростатических разрядов: ±2 кВ для каждого канала, ±3 кВ для случайной точки (IEC 61000-4-2)
- Изоляция каналов внутренней логики: 2500 В постоянного тока
- Сетевые протоколы: Modbus TCP, TCP, HTTP
- Режимы работы беспроводной сети: точка доступа (AP), станция (STA)
- Сетевая конфигурация: сервер DHCP (точка доступа, 1 клиент), клиент DHCP, статичный IP (станция)
- Интерфейс WLAN: Wi-Fi 2.4 G
- Защита беспроводной сети: WEP, WPA и WPA2
Модуль tWF-TH8 CR предназначен для применения в различных областях промышленности, включая автоматизацию зданий, системы безопасности, автоматизацию машин, автоматизацию фабрик, системы пищевой и напитковой промышленности, полупроводниковое производство и испытательное оборудование. Его возможности позволяют интегрировать его в системы SCADA или HMI, обеспечивая удаленный мониторинг и управление температурными параметрами в реальном времени. Благодаря поддержке различных типов термисторов и возможности определения пользовательских типов, модуль обеспечивает гибкость в выборе датчиков, соответствующих специфическим требованиям приложений.
Среди преимуществ tWF-TH8 CR можно отметить:
- Поддержка широкого диапазона типов термисторов NTC, включая стандартные и пользовательские
- Гибкость в настройке сетевой конфигурации благодаря режимам точки доступа и станции
- Высокая степень защиты от внешних воздействий, включая перенапряжения и электростатические разряды
- Простой монтаж на DIN-рейку, что упрощает интеграцию в существующие системы
- Низкое потребление энергии, что способствует экономии ресурсов
Модуль tWF-TH8 CR является надежным и эффективным решением для мониторинга и управления температурными параметрами в промышленных приложениях, обеспечивая высокую точность измерений и гибкость в настройке системы.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 52 x 97 x 27 |
| Максимальная потребляемая мощность | 0.84 Вт |
| Стандарты | IEEE 802.11 b/g/n |
| Тип подключаемых датчиков | Термистор NTC: Precon ST-A3, Fenwell U -50~150°C, Fenwell U 0~150°C, YSI L100, YSI L300, YSI L1000, YSI B2252, YSI B3000, YSI B5000, SI B6000,YSI B10000, YSI H10000, YSI H30000, заданный пользователем |
| Светодиодные индикаторы | Питание, Передача данных |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Рабочее напряжение | 9 ~ 48 В пост. |
| Разъем электропитания | Клемма |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -20 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Режимы работы беспроводной сети | Точка доступа Станция |
| Интерфейс WLAN | Wi-Fi 2.4 G |
| Защита | WEP, WPA и WPA2 |
| Сетевая конфигурация | Сервер DHCP (точка доступа, 1 клиент) Клиент DHCP Статичный IP (Станция) |
| Протоколы | TCP HTTP Modbus TCP |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Защита ESD (IEC 61000-4-2) | ±2 кВ для каждого канала ±3 кВ для случайной точки |
| Изоляция каналов внутренней логики | 2500 В пост.тока |
| Частота дискретизации | 8 Гц |
| Точность АЦП | ±1% |
| Разрешение АЦП | 16 бит |
| Количество каналов АЦП | 8 |
| Разрешение АЦП, бит | 16 |
| Тип устройства | Модуль аналогового ввода |
