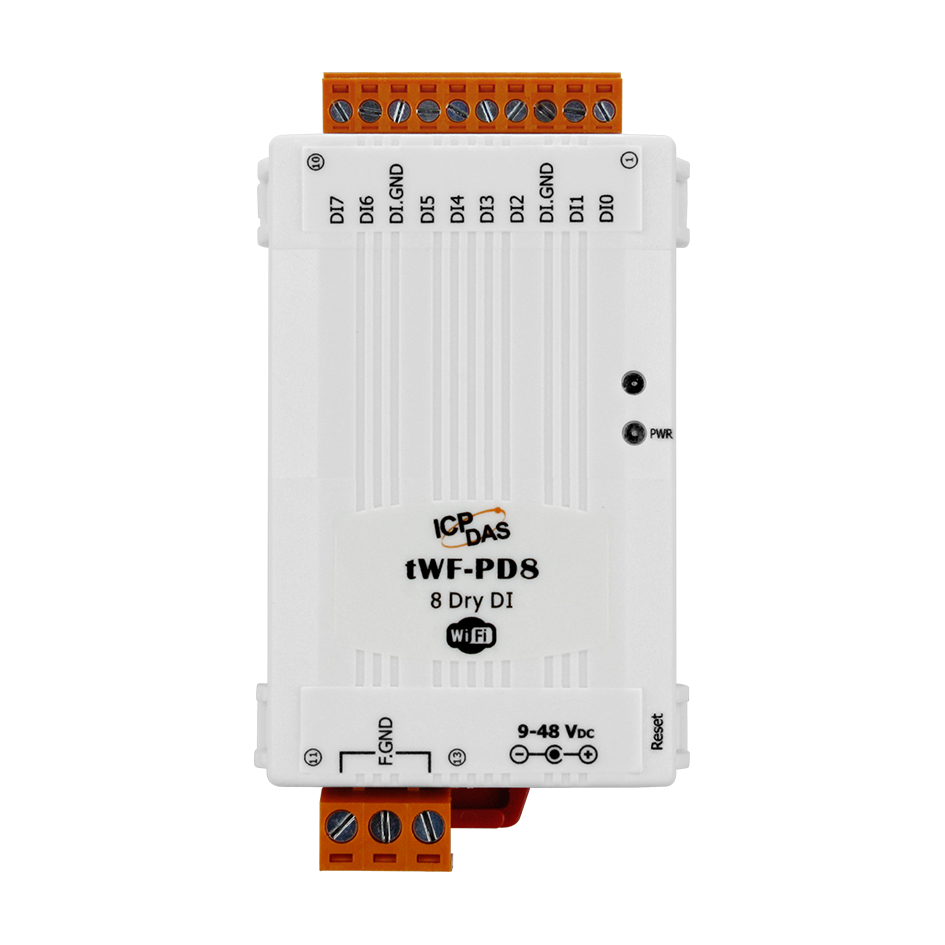

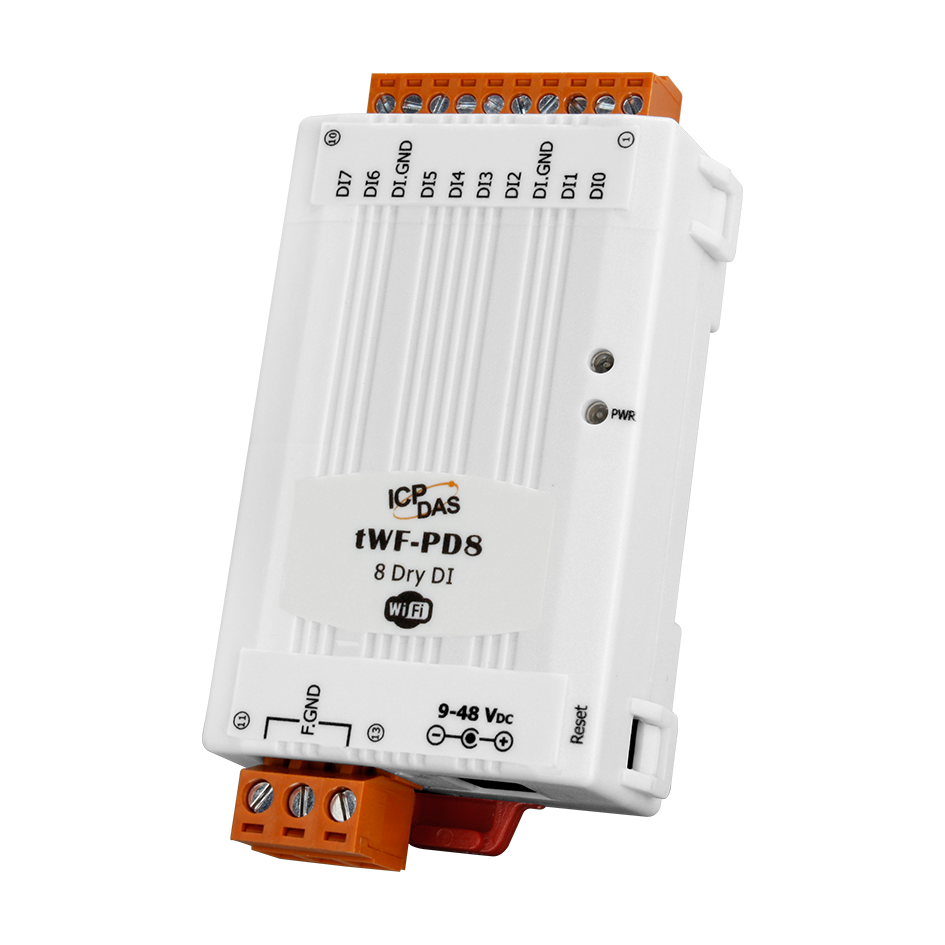

Модуль tWF-PD8 CR 8-channel Isolated Dry Digital Input Module (RoHS)

Модуль tWF-PD8 CR от ICP DAS представляет собой компактное устройство для удалённого ввода-вывода, оснащённое восемью изолированными цифровыми входами с сухим контактом. Он обеспечивает беспроводную связь по стандарту IEEE 802.11 b/g/n, что позволяет интегрировать его в существующие Wi-Fi сети для мониторинга и управления промышленными процессами.

Ключевые технические особенности модуля tWF-PD8 CR включают:

• Восемь каналов цифрового ввода с сухим контактом (Sink): каждый канал поддерживает 32-битный счётчик и обеспечивает фотогальваническую изоляцию на уровне 3750 В, что повышает надёжность при работе с различными сигналами.
• Беспроводная связь по Wi-Fi: поддержка режимов точки доступа (AP) и станции (STA) позволяет гибко настраивать сетевую конфигурацию в зависимости от требований системы.
• Протокол Modbus TCP: обеспечивает совместимость с SCADA-системами и другими промышленными приложениями, использующими данный протокол для обмена данными.
• Широкий диапазон питающих напряжений: от 9 до 48 В постоянного тока, что упрощает интеграцию в различные системы с различными требованиями к питанию.
• Рабочий температурный диапазон: от -20 до +75°C, что позволяет использовать модуль в различных климатических условиях.
• Защита от электростатических разрядов (ESD): ±4 кВ для каждого канала и ±8 кВ для случайной точки, обеспечивая дополнительную надёжность при эксплуатации в промышленных средах.

Области применения модуля tWF-PD8 CR включают:

• Автоматизация зданий: мониторинг и управление системами освещения, отопления и вентиляции.
• Системы безопасности: интеграция с датчиками движения, сигнализацией и другими устройствами для обеспечения безопасности объектов.
• Автоматизация машин и оборудования: сбор данных с различных устройств для анализа и оптимизации производственных процессов.
• Фабричная автоматизация: удалённый мониторинг и управление производственными линиями и оборудованием.
• Удалённая диагностика и обслуживание: возможность удалённого доступа к данным для диагностики и технического обслуживания оборудования.
• Испытательное оборудование: использование в системах тестирования для сбора и анализа данных с различных сенсоров и устройств.

Преимущества модуля tWF-PD8 CR включают:

• Компактные размеры: габариты 52 x 97 x 27 мм и монтаж на DIN-рейку облегчают интеграцию в ограниченные пространства.
• Низкое потребление энергии: максимальная потребляемая мощность составляет 0,7 Вт, что способствует энергоэффективности системы.
• Защита от неверной полярности: наличие защиты предотвращает повреждение устройства при подключении питания с ошибочной полярностью.
• Высокая степень защиты: соответствие стандартам IEC 61000-4-2 и IEC 61000-4-4 обеспечивает устойчивость к электромагнитным помехам и электростатическим разрядам.

Модуль tWF-PD8 CR от ICP DAS является надёжным и эффективным решением для интеграции цифровых входов в беспроводные системы мониторинга и управления, обеспечивая высокую степень изоляции, гибкость подключения и совместимость с промышленными протоколами.

Основные характеристики:
