Артикул:
tWF-PD4SR2D
Характеристики
Полное наименование:
—

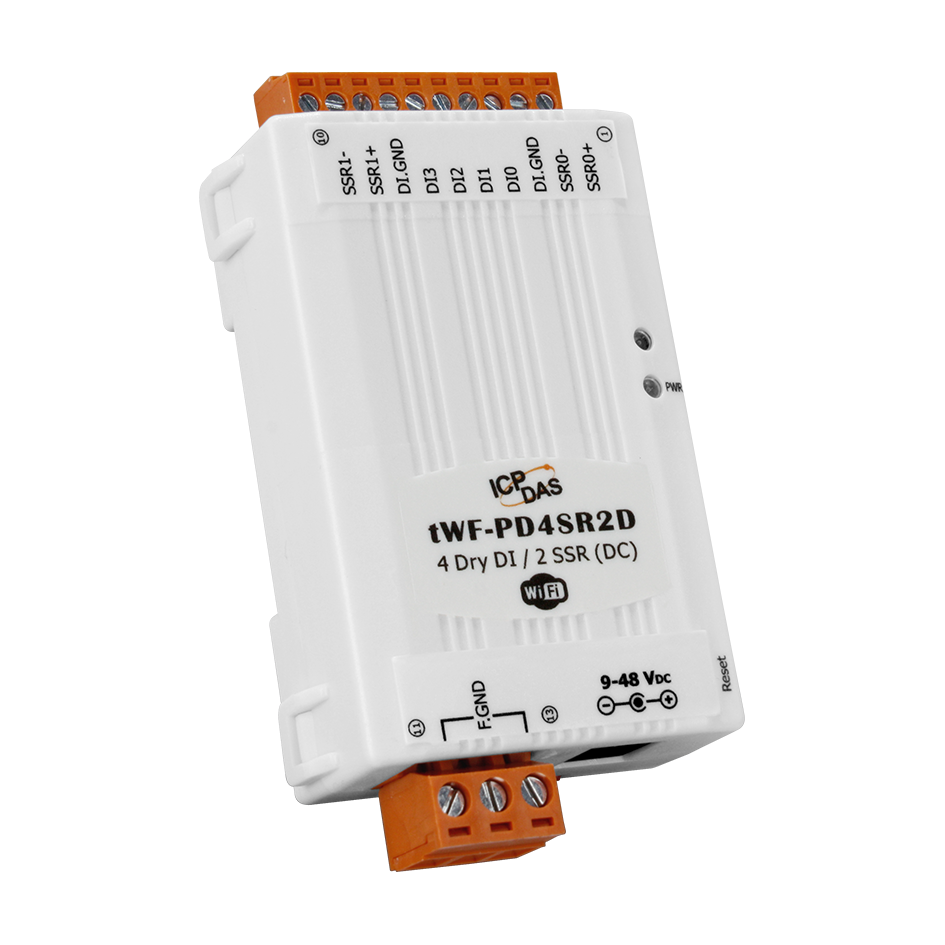

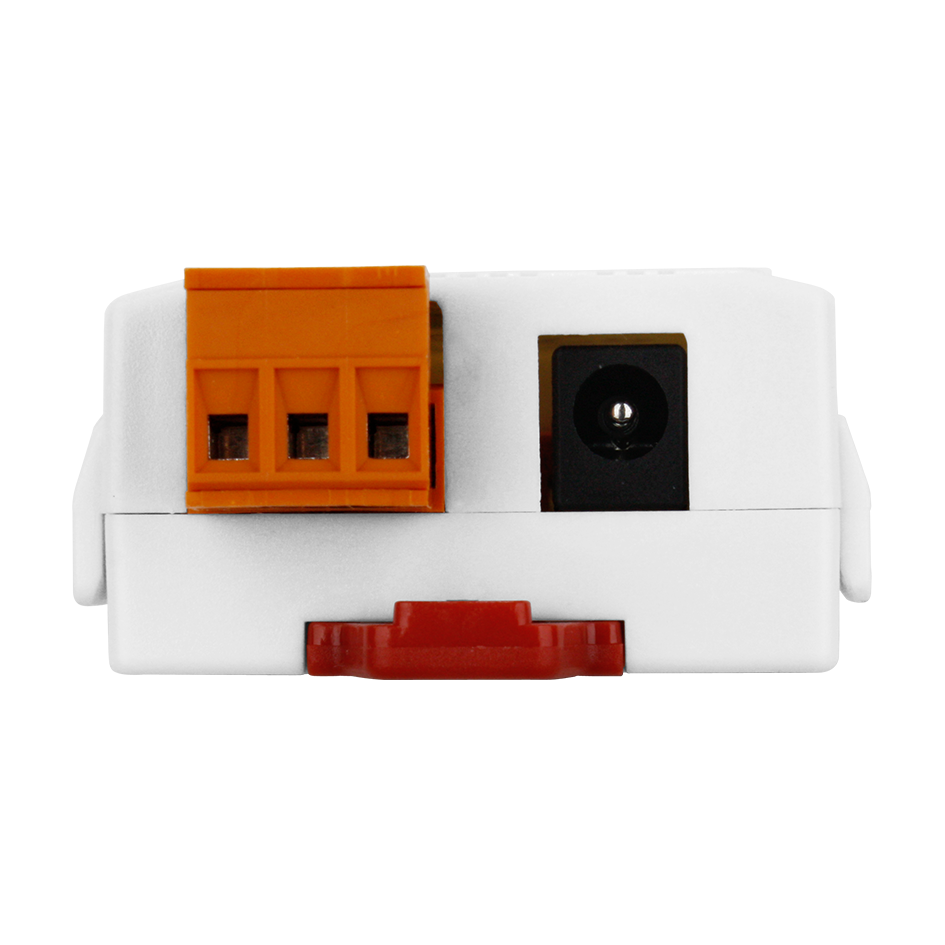

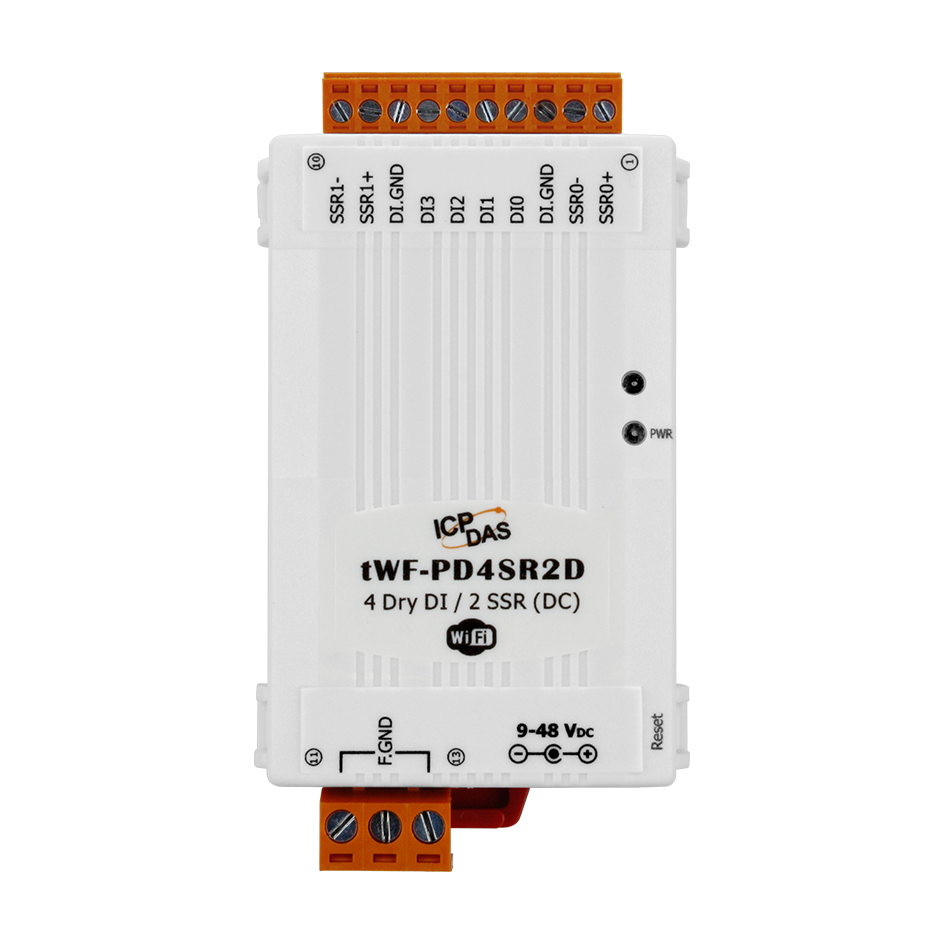

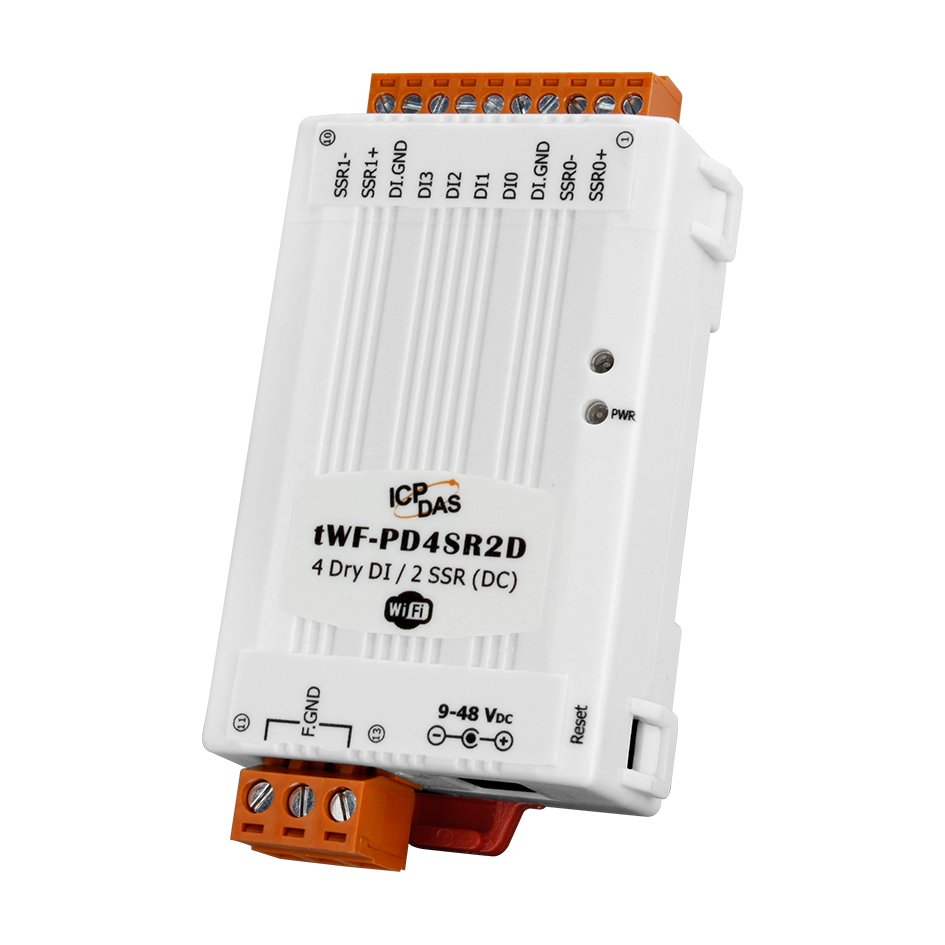

Модуль tWF-PD4SR2D CR 4-channel Isolated Dry Digital Input, 2-channel DC SSR Output Module (RoHS)
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Модуль tWF-PD4SR2D CR от компании ICP DAS представляет собой компактное устройство для удалённого ввода-вывода данных, оснащённое четырьмя изолированными цифровыми входами и двумя каналами твердотельных релейных выходов. Модуль поддерживает беспроводную связь по стандарту IEEE 802.11 b/g/n, обеспечивая гибкость в интеграции в различные системы автоматизации.
Ключевые технические особенности модуля tWF-PD4SR2D CR включают:
- Цифровые входы: 4 канала с изоляцией, поддерживающие сухие контакты (тип Sink). Логический уровень '1' достигается при замыкании на GND, '0' — при открытом контакте. Каждый вход оснащён 32-битным счётчиком с максимальной частотой 20 Гц.
- Релейные выходы: 2 канала с твердотельными реле, рассчитанными на нагрузку до 1 А при напряжении от 3 до 30 В постоянного тока. Время переключения и восстановления реле составляет не более 2 мс.
- Беспроводная связь: Интерфейс Wi-Fi 2.4 ГГц с поддержкой режимов точки доступа (AP) и станции (STA). Сетевая конфигурация включает сервер DHCP (точка доступа, 1 клиент), клиент DHCP и статический IP (станция). Протоколы TCP, HTTP и Modbus TCP обеспечивают совместимость с различными системами управления.
- Электропитание: Рабочее напряжение от 9 до 48 В постоянного тока с защитой от неверной полярности. Потребление энергии не превышает 0,7 Вт.
- Условия эксплуатации: Рабочая температура от -20 до +75°C, температура хранения от -30 до +80°C. Влажность от 10 до 95% без конденсации.
- Защита: Электромагнитная совместимость соответствует стандартам IEC 61000-4-2 (ESD) и IEC 61000-4-4 (EFT), обеспечивая защиту от электростатических разрядов и импульсных помех.
Модуль tWF-PD4SR2D CR предназначен для применения в различных областях промышленной автоматизации, включая:
- Автоматизация зданий: Управление системами освещения, отопления и вентиляции.
- Системы безопасности: Мониторинг и управление сигнализацией, видеонаблюдением и контролем доступа.
- Машиностроение: Интеграция в системы управления производственными линиями и оборудованием.
- Фабричная автоматизация: Сбор и обработка данных с производственных процессов для повышения эффективности.
- Удалённая диагностика и обслуживание: Мониторинг состояния оборудования и выполнение технического обслуживания на расстоянии.
- Испытательное оборудование: Использование в качестве интерфейса для сбора данных в процессе тестирования.
Преимущества модуля tWF-PD4SR2D CR включают:
- Гибкость установки: Компактные размеры (52 x 97 x 27 мм) и монтаж на DIN-рейку упрощают интеграцию в существующие системы.
- Надёжность: Изоляция входов и защита от электромагнитных помех обеспечивают стабильную работу в промышленных условиях.
- Совместимость: Поддержка стандартных протоколов и сетевых конфигураций облегчает интеграцию с различным оборудованием и системами управления.
Модуль tWF-PD4SR2D CR является эффективным решением для расширения возможностей систем автоматизации, обеспечивая надёжный и гибкий интерфейс для ввода и вывода данных в беспроводных сетях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 52 x 97 x 27 |
| Потребление тока | 0.7 Вт |
| Стандарты | IEEE 802.11 b/g/n |
| Количество каналов релейного вывода | 2 |
| Светодиодные индикаторы | Статус системы/Статус связи |
| Количество каналов дискретного ввода | 4 |
| Тип каналов дискретного ввода | Сухой контакт (Sink) |
| Сухой контакт | Логическая '1': замкнут на GND Логический '0': открыт |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Рабочее напряжение | 9 ~ 48 В пост. |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -20 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Режимы работы беспроводной сети | Точка доступа Станция |
| Интерфейс WLAN | Wi-Fi 2.4 G |
| Защита | WEP, WPA и WPA2 |
| Сетевая конфигурация | Сервер DHCP (точка доступа, 1 клиент) Клиент DHCP Статичный IP (Станция) |
| Протоколы | TCP HTTP Modbus TCP |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода |
| Максимальная частота входного сигнала | 20 Гц |
| Максимальное разрешение счетчика | 32 бита |
| Количество каналов таймера/счётчика | 4 |
| Нагрузочная способность реле | 1 А при 30 В пост. |
| Время переключения реле | 2 мс |
| Время восстановления | 2 мс |
| Тип каналов релейного вывода | Твердотельное реле |
