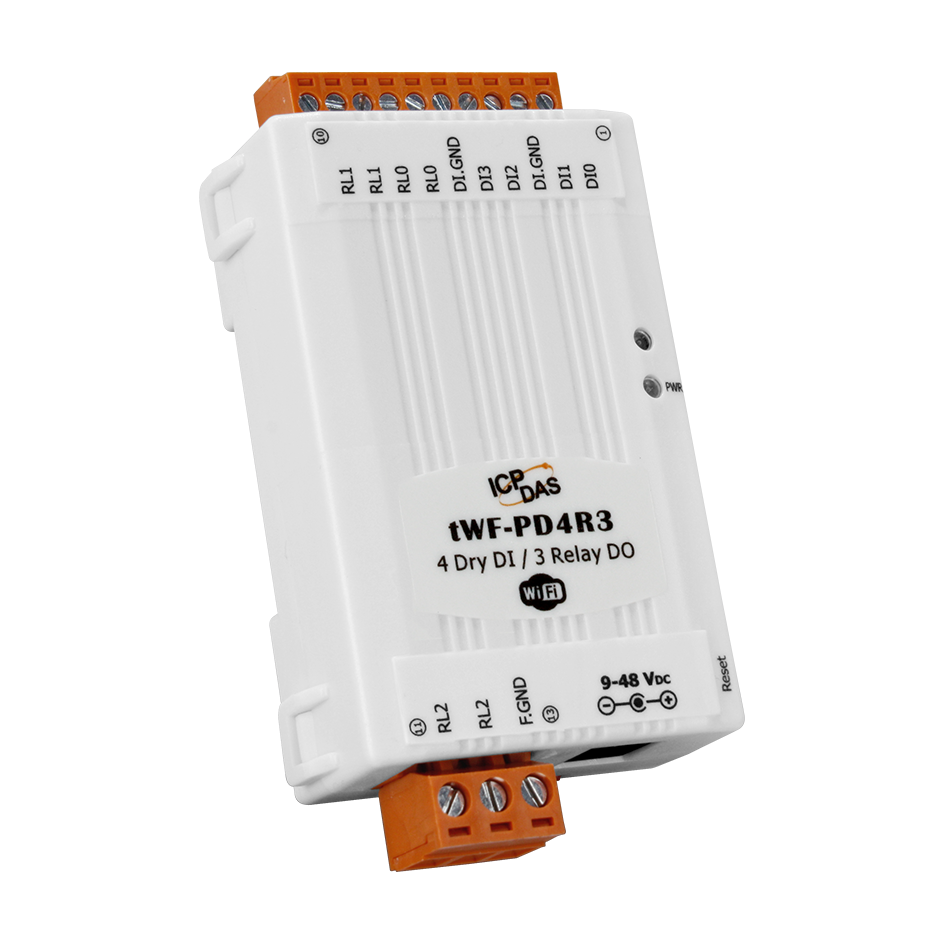

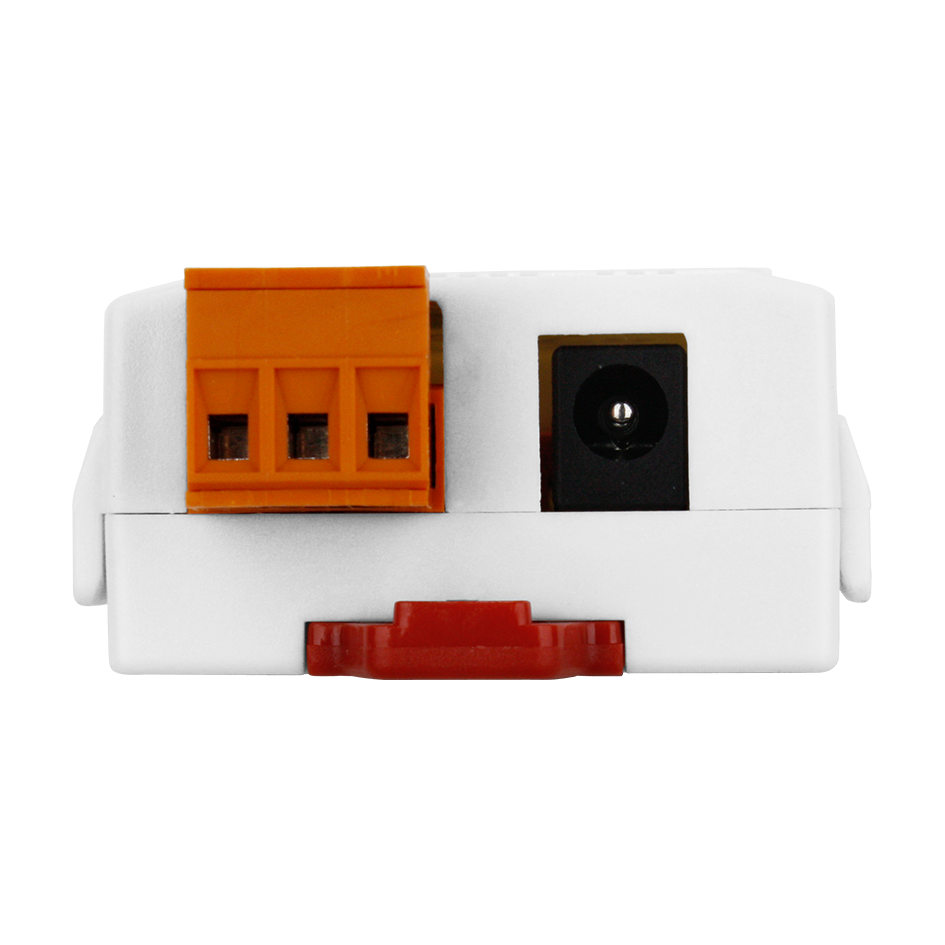

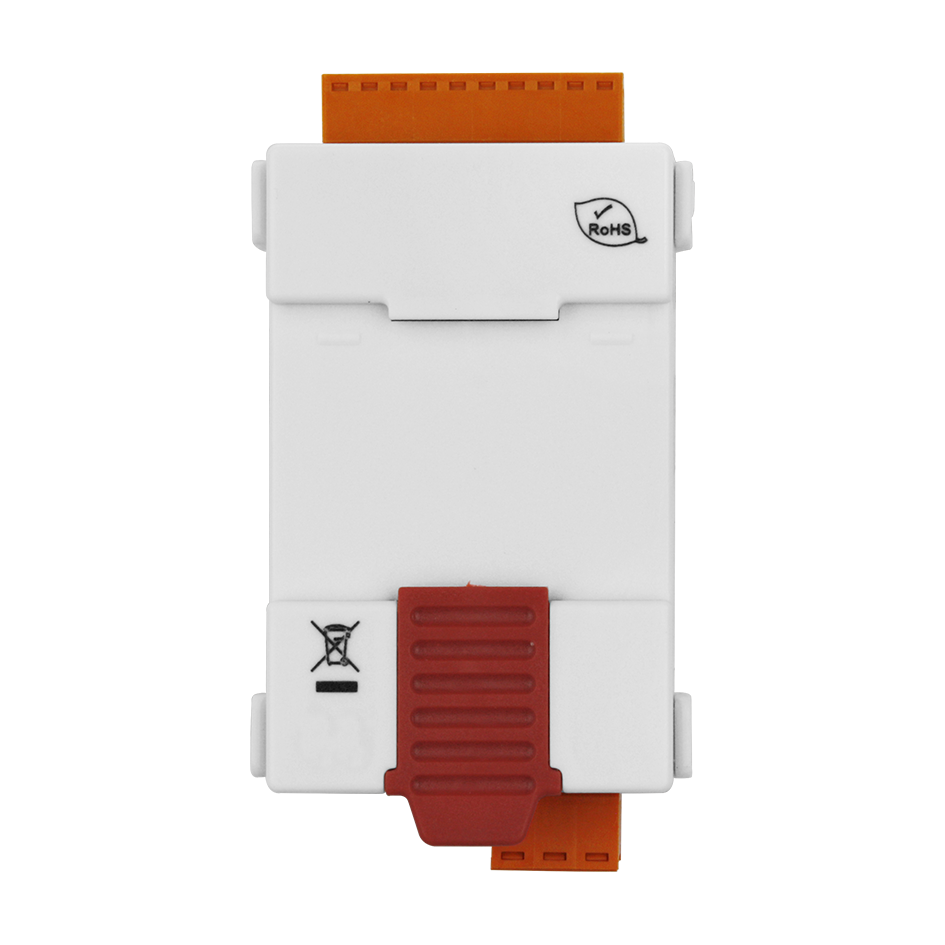

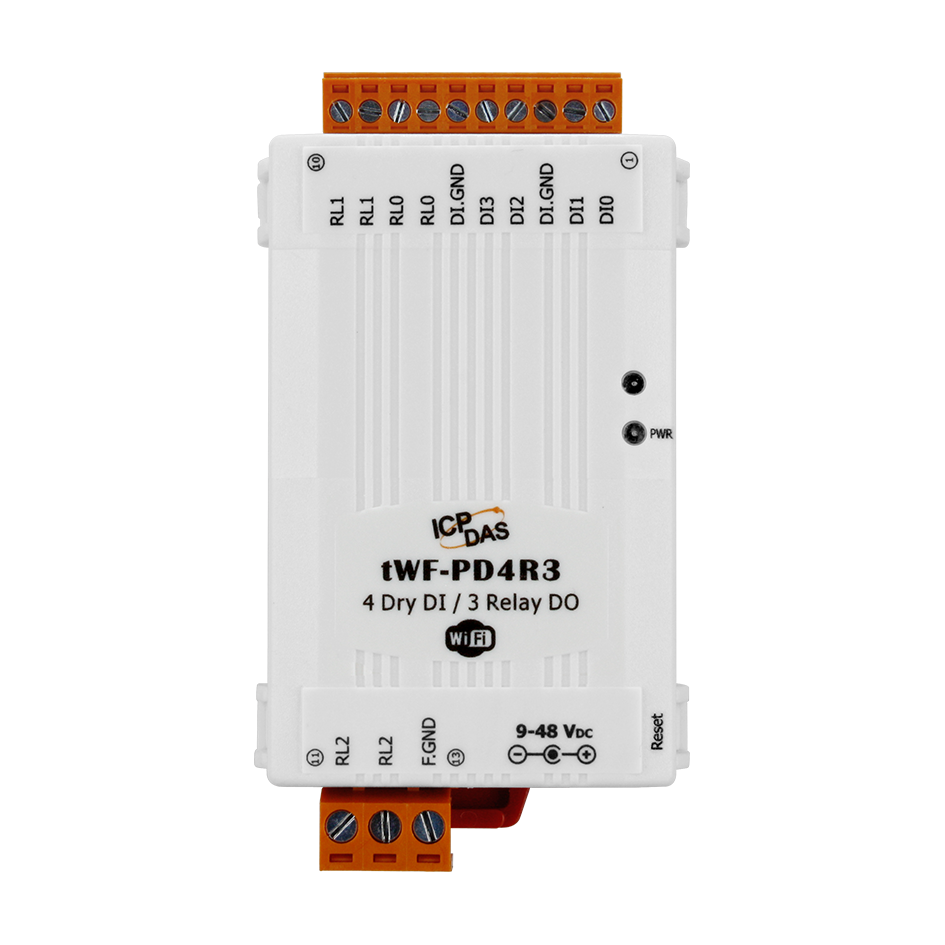

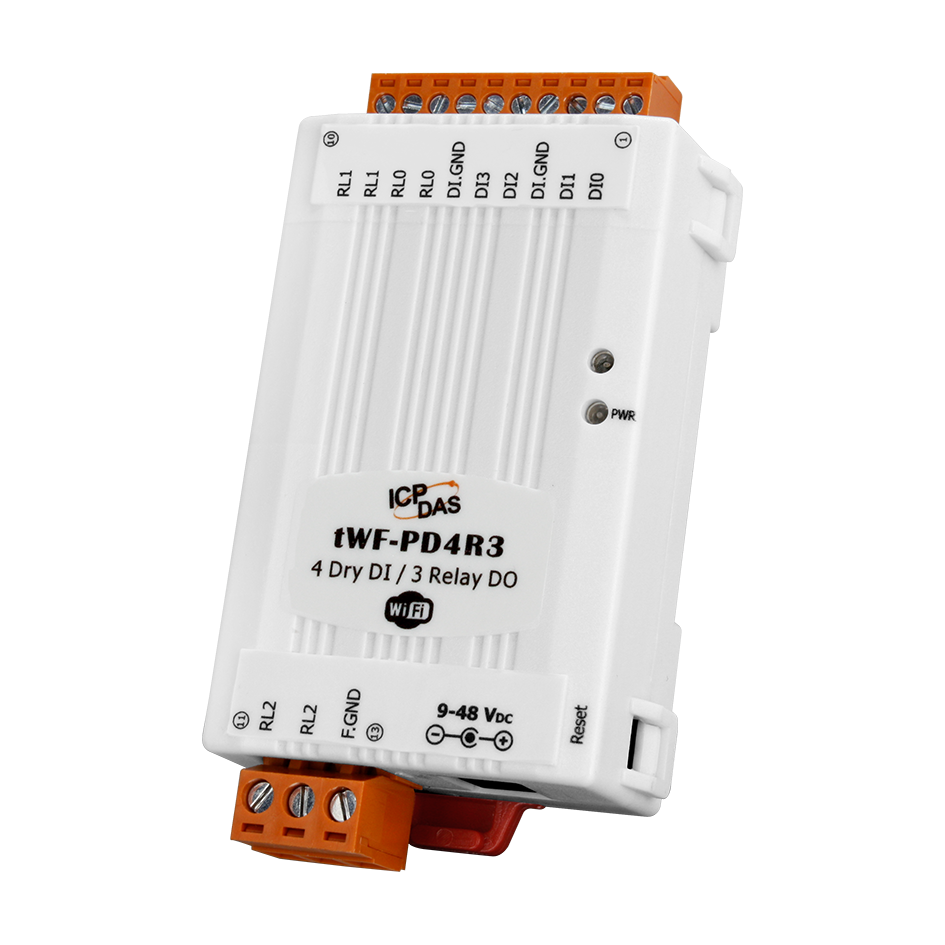

Модуль tWF-PD4R3 CR 4-channel Isolated Digital Input and 3-channel Relay Output Module (RoHS)

Модуль tWF-PD4R3 CR от компании ICP DAS представляет собой компактное устройство с четырьмя изолированными цифровыми входами и тремя релейными выходами, предназначенное для интеграции в системы автоматизации с использованием беспроводной сети Wi-Fi. Этот модуль соответствует стандартам IEEE 802.11 b/g/n и обеспечивает надежную связь на частоте 2,4 ГГц.

**Ключевые технические особенности:**

• Цифровые входы: 4 канала с сухим контактом (тип Sink), максимальная частота входного сигнала — 20 Гц, максимальное разрешение счетчика — 32 бита, изоляция входов — 3750 В.
• Релейные выходы: 3 канала с нормально разомкнутыми контактами (Form A), нагрузочная способность реле — 5 А при 250 В переменного тока и 5 А при 30 В постоянного тока, время переключения реле — 5 мс, время восстановления — 5 мс.
• Беспроводная связь: поддержка режимов точки доступа (AP) и станции (STA), протокол Modbus TCP, защита сети — WEP, WPA и WPA2.
• Питание и защита: рабочее напряжение — 9 ~ 48 В постоянного тока, потребление — 0,7 Вт, защита от неверной полярности, защита от электростатических разрядов (ESD) — ±8 кВ для случайной точки и ±4 кВ для каждого канала, защита от быстрых переходных процессов (EFT) — ±4 кВ для линии питания.
• Условия эксплуатации: рабочая температура — от -20 до +75 °C, температура хранения — от -30 до +80 °C, рабочая влажность — 10 ~ 95% без образования конденсата.
• Габариты и монтаж: размеры — 52 x 97 x 27 мм, монтаж на DIN-рейку, материал корпуса — пластик.

**Области применения и целевая аудитория:**

Модуль tWF-PD4R3 CR предназначен для использования в различных сферах автоматизации, включая:

• Автоматизация зданий
• Системы безопасности
• Машиностроение
• Промышленная автоматизация
• Удаленная диагностика и обслуживание
• Испытательное оборудование

Он идеально подходит для предприятий, требующих надежного и гибкого решения для мониторинга и управления процессами через беспроводную сеть.

**Преимущества и совместимость:**

• Гибкость подключения: возможность работы как в режиме точки доступа, так и в режиме клиента, что упрощает интеграцию в существующие сети.
• Простой интерфейс: поддержка различных программных средств, включая PC Utility, Android-приложение и веб-браузер, что обеспечивает удобство настройки и управления.
• Широкий диапазон рабочих условий: устройство функционирует в широком диапазоне температур и влажности, что делает его подходящим для использования в различных климатических условиях.
• Защищенность: наличие защиты от электростатических разрядов и быстрых переходных процессов повышает надежность работы устройства в промышленных условиях.

Модуль tWF-PD4R3 CR от ICP DAS является эффективным решением для интеграции цифровых входов и релейных выходов в системы автоматизации, обеспечивая надежную и гибкую связь через Wi-Fi и соответствуя современным требованиям промышленной автоматизации.
