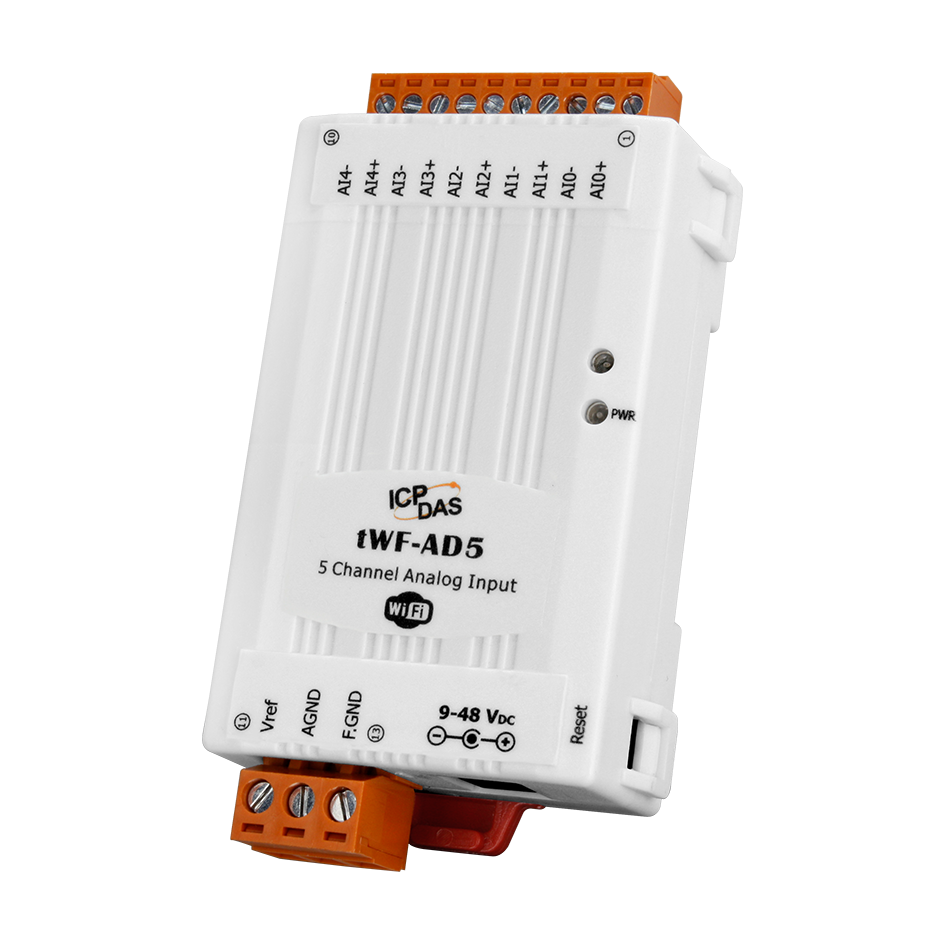

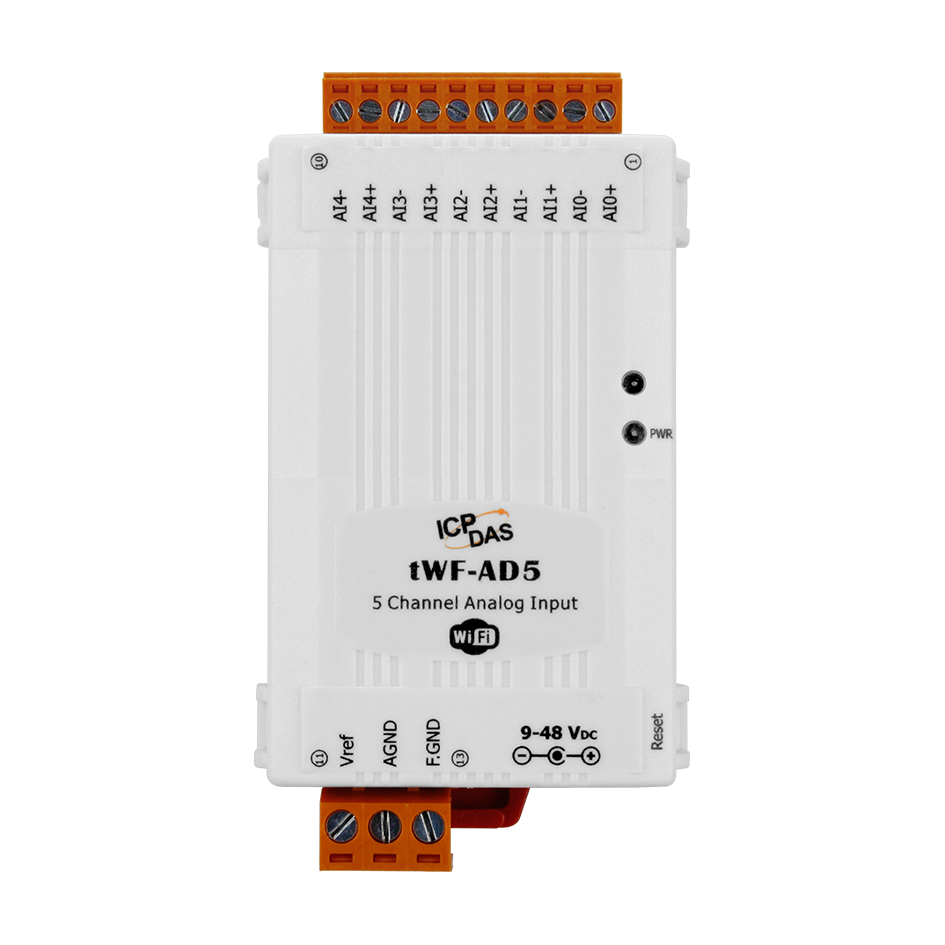

tWF-AD5 CR 5-channel Analog Input Module (RoHS)

Модуль tWF-AD5 CR от компании ICP DAS представляет собой компактное устройство с пятью дифференциальными аналоговыми входами, предназначенное для интеграции в системы мониторинга и управления с использованием беспроводной сети Wi-Fi. Модуль поддерживает стандарты IEEE 802.11 b/g/n и обеспечивает надежную передачу данных на частоте 2,4 ГГц.

Ключевые технические особенности tWF-AD5 CR включают:

• Дифференциальные аналоговые входы: пять каналов с программируемым диапазоном входных сигналов: ±1 В, ±2,5 В, ±5 В, ±10 В.
• Разрешение АЦП: 14 бит в нормальном режиме и 12 бит в ускоренном режиме.
• Частота дискретизации: 14 Гц в нормальном режиме и 180 Гц в ускоренном режиме.
• Защита от перенапряжения: входные каналы защищены от перенапряжения до 120 В постоянного тока.
• Изоляция: внутренняя изоляция между каналами и логикой составляет 2500 В постоянного тока.
• Электропитание: рабочее напряжение от 9 до 48 В постоянного тока с защитой от неверной полярности.
• Температурный диапазон: рабочая температура от -20 до +75°C, что обеспечивает стабильную работу в различных климатических условиях.
• Сетевые протоколы: поддержка Modbus TCP для интеграции с SCADA-системами и HMI-приложениями.
• Режимы работы Wi-Fi: поддержка как точки доступа (AP), так и станции (STA), обеспечивая гибкость в настройке сети.
• Безопасность сети: поддержка протоколов WEP, WPA и WPA2 для защиты данных.

Модуль tWF-AD5 CR предназначен для применения в различных областях, включая:

• Автоматизация зданий: мониторинг и управление системами отопления, вентиляции и кондиционирования воздуха (HVAC), освещением и другими инженерными системами.
• Системы безопасности: интеграция с системами сигнализации, видеонаблюдения и контроля доступа для обеспечения комплексной безопасности объектов.
• Автоматизация машин: сбор и анализ данных с производственного оборудования для повышения эффективности и надежности процессов.
• Фабричная автоматизация: мониторинг и управление процессами на производственных линиях, включая сбор данных с датчиков и исполнительных механизмов.
• Удаленная диагностика и обслуживание: возможность удаленного доступа к данным и настройкам устройства для быстрого реагирования на неисправности и проведения технического обслуживания.
• Испытательное оборудование: использование в качестве интерфейса для подключения различных датчиков и измерительных приборов в лабораторных и полевых условиях.

Преимущества tWF-AD5 CR включают:

• Компактные размеры: габариты 52 x 97 x 27 мм позволяют экономить пространство при монтаже на DIN-рейку.
• Низкое потребление энергии: максимальная потребляемая мощность составляет 0,85 Вт, что снижает эксплуатационные расходы.
• Гибкость подключения: возможность работы как в режиме точки доступа, так и в режиме клиента расширяет возможности интеграции в существующие сети.
• Высокая степень защиты: защита от перенапряжений, электростатических разрядов и импульсных помех обеспечивает надежную работу устройства в промышленных условиях.
• Широкий диапазон рабочих температур: от -20 до +75°C позволяет использовать модуль в различных климатических зонах.

Модуль tWF-AD5 CR совместим с различными системами автоматизации и может быть интегрирован в существующие инфраструктуры с использованием стандартных протоколов связи. Его гибкость, надежность и экономичность делают его оптимальным решением для предприятий, стремящихся повысить эффективность и безопасность своих процессов.

Основные характеристики:
