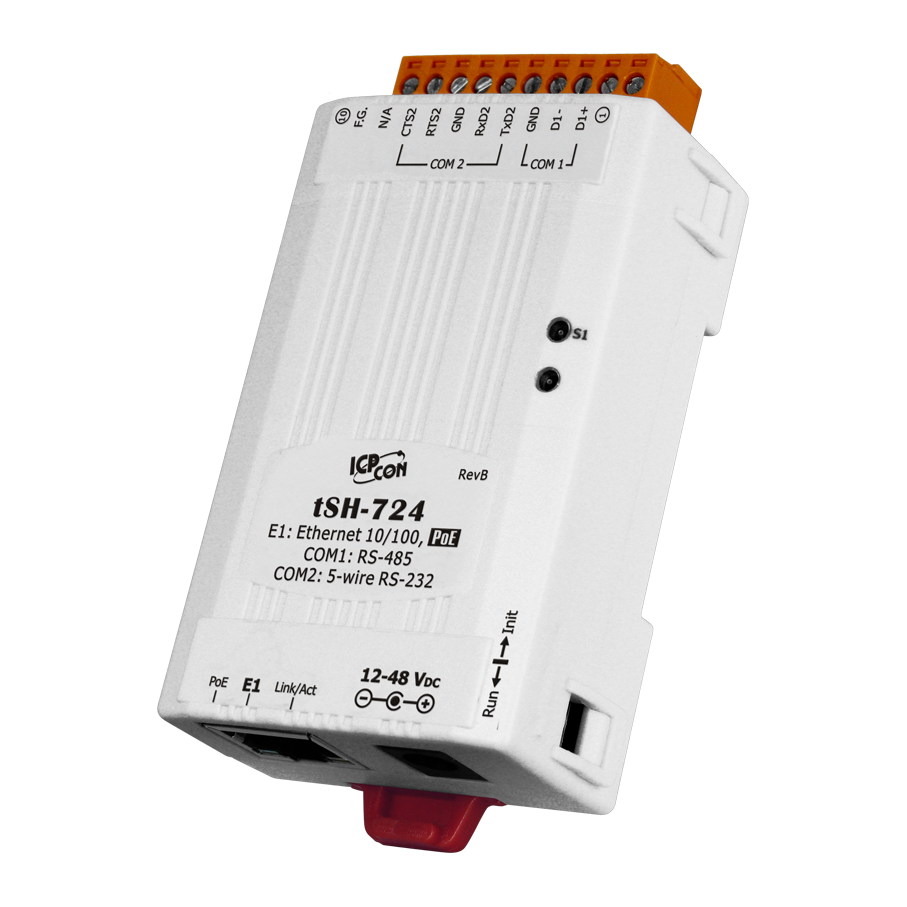

Преобразователь tSH-724 CR от ICP DAS предназначен для эффективного обмена данными между устройствами с интерфейсами RS-232 и RS-485 через Ethernet-сеть. Он оснащён одним портом RS-232 и одним портом RS-485, что обеспечивает гибкость подключения различных промышленных устройств.
Устройство поддерживает скорость передачи данных до 115200 бит/с и предлагает гибкие настройки параметров порта, включая количество бит данных (5, 6, 7, 8), стоповые биты (1 или 2) и варианты четности (нет, чет, нечет, 0, 1). Для порта RS-485 предусмотрена автоматическая настройка скорости и наличие резистора в цепи смещения, что упрощает процесс конфигурации и повышает надёжность передачи данных.
Преобразователь tSH-724 CR поддерживает питание по технологии Power over Ethernet (PoE) согласно стандарту IEEE 802.3af, Class 1, а также может работать от источника постоянного тока с напряжением от 12 до 48 В. Потребление тока составляет 0,07 А при 24 В, что делает устройство энергоэффективным и удобным для установки в местах с ограниченным доступом к электросети.
Устройство функционирует в широком диапазоне температур от -25 до +75°C и может храниться при температуре от -30 до +80°C. Рабочая влажность составляет от 10% до 90% без образования конденсата, что позволяет использовать преобразователь в различных климатических условиях. Корпус устройства выполнен из пластика и предназначен для монтажа на DIN-рейку, что обеспечивает удобство установки и экономию пространства.
Преобразователь tSH-724 CR оснащён 32-битным ARM-процессором, обеспечивающим высокую производительность и надёжность работы. Для защиты от электростатических разрядов (ESD) предусмотрена защита по стандарту IEC 61000-4-2 на уровне 4 кВ, что повышает устойчивость устройства к внешним помехам.
tSH-724 CR идеально подходит для применения в промышленных автоматизированных системах, где требуется интеграция устройств с различными последовательными интерфейсами в единую Ethernet-сеть. Он может быть использован для подключения контроллеров, датчиков, приводов и других устройств, обеспечивая их совместную работу и централизованное управление.
Среди преимуществ tSH-724 CR можно отметить:
- Поддержка различных параметров порта для гибкой настройки связи.
- Возможность питания по PoE, упрощая установку и снижая затраты на электропроводку.
- Широкий диапазон рабочих температур и влажности, обеспечивающий надёжную работу в различных условиях.
- Защита от электростатических разрядов, повышающая устойчивость к внешним помехам.
- Компактные размеры и монтаж на DIN-рейку, удобные для установки в ограниченных пространствах.
tSH-724 CR совместим с различными устройствами и системами, использующими интерфейсы RS-232 и RS-485, и может быть интегрирован в существующие сети Ethernet без необходимости значительных изменений в инфраструктуре. Это делает его универсальным решением для расширения и модернизации промышленных автоматизированных систем.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 52 x 95 x 27 |
| Потребление тока | 0.07 А @ 24 В пост. |
| Количество портов RS-232 | 1 |
| Количество портов RS-485 | 1 |
| Процессор | 32-битный ARM |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Рабочее напряжение | 12 ~ 48 В пост. или 48 В пост. по PoE |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
| Скорость передачи данных, бит/с | 115200 макс. |
| Автоматическая настройка скорости | Есть (RS-485) |
| Стоповые биты | 1, 2 |
| Бит данных | 5, 6, 7, 8 |
| Четность | нет, чет, нечет, 0, 1 |
| Резистор в цепи смещения | Есть |
| Защита ESD (IEC 61000-4-2) | 4 кВ |
| Тип устройства | Преобразователь интерфейсов |
| Серия устройства | tSH-700 |
| Порты Ethernet | 1 x Ethernet 10/100BaseT(X) - 'витая пара' с поддержкой PoE (разъем RJ45) |
