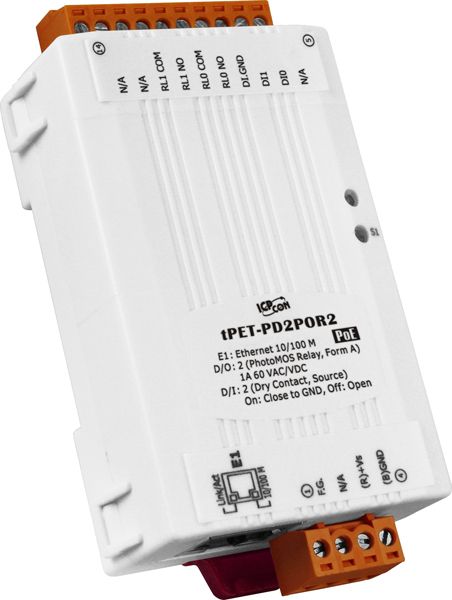

Модуль tPET-PD2POR2 CR от компании ICP DAS представляет собой компактное Ethernet-устройство, предназначенное для интеграции в системы автоматизации и мониторинга. Он оснащён двумя каналами дискретного ввода (сухой контакт) и двумя каналами релейного вывода (Form A, PhotoMOS), что расширяет возможности взаимодействия с различными промышленными устройствами.
Ключевые технические особенности модуля включают:
- Порты Ethernet: один порт 10/100 Base-T(X) с разъёмом RJ45, поддерживающий Auto MDI/MDI-X для автоматического определения типа соединения и упрощения монтажа.
- Питание: поддержка PoE (IEEE 802.3af, Class 1) и возможность питания от источника постоянного тока с диапазоном напряжений от 12 до 48 В, что обеспечивает гибкость в выборе источника питания.
- Дискретные входы: два канала с сухим контактом, поддерживающие напряжение логического уровня 1 от +10 до +50 В и логического уровня 0 до +4 В, с защитой от перенапряжения до 70 В и изоляцией каналов на уровне 3750 В, что повышает надёжность работы в промышленных условиях.
- Релейные выходы: два канала с PhotoMOS реле (Form A), способные коммутировать ток до 1 А при 60 В в диапазоне температур от -25 до +40°C, с временем переключения 1,3 мс и временем восстановления 0,1 мс, что обеспечивает быструю и надёжную коммутацию сигналов.
- Счётчик: поддержка 32-битного счётчика с максимальной частотой 3,5 кГц и минимальной шириной импульса 0,15 мс, что позволяет точно измерять частотные сигналы.
- Монтаж: компактные габариты 52 x 27 x 98 мм и возможность монтажа на DIN-рейку упрощают интеграцию устройства в существующие системы.
- Условия эксплуатации: рабочий диапазон температур от -25 до +75°C и влажность от 10 до 90% без конденсации обеспечивают надёжную работу в различных климатических условиях.
Модуль tPET-PD2POR2 CR предназначен для использования в системах автоматизации, где требуется мониторинг и управление цифровыми сигналами. Он может быть интегрирован в системы управления технологическими процессами, системы сигнализации и оповещения, а также в системы сбора данных с различных датчиков и исполнительных механизмов. Благодаря поддержке PoE и гибким возможностям подключения, модуль легко интегрируется в существующие инфраструктуры, минимизируя затраты на монтаж и обслуживание.
Преимущества использования tPET-PD2POR2 CR включают:
- Гибкость подключения: поддержка различных источников питания и стандартов связи облегчает интеграцию в разнообразные системы.
- Надёжность: высокая степень изоляции и защита от перенапряжений обеспечивают стабильную работу в промышленных условиях.
- Компактность: малые размеры и возможность монтажа на DIN-рейку упрощают установку и экономят пространство в распределительных щитах.
- Быстрая коммутация: короткое время переключения реле и поддержка высокоскоростных счётчиков позволяют эффективно обрабатывать сигналы в реальном времени.
Модуль tPET-PD2POR2 CR является надёжным и эффективным решением для расширения возможностей систем автоматизации и мониторинга, обеспечивая высокую степень интеграции и гибкости при минимальных затратах на установку и обслуживание.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 52 x 27 x 98 |
| Количество каналов релейного вывода | 2 |
| Потребление тока | 0.03 А @ 48 В пост. |
| Процессор | 32-битный MCU |
| Сторожевой таймер | Есть |
| Тип каналов дискретного ввода | Сухой (Source) |
| Напряжение лог. 0 | Открытый |
| Напряжение лог. 1 | Замкнут на GND |
| Количество каналов дискретного ввода | 2 |
| Изоляция каналов | 3750 В |
| Эффективная дистанция | 500 м макс. |
| Монтаж | На DIN-рейку |
| Нагрузочная способность реле | 1 А при 60 В (-25 ~ +40°C), 0.8 А при 60 В (+40 ~ +60°C), 0.7 А при 60 В (+60 ~ +75°C) |
| Время восстановления | 0.1 мс |
| Время переключения реле | 1.3 мс |
| Тип каналов релейного вывода | PhotoMos |
| ШИМ | 100 Гц макс. |
| Напряжение изоляции, В | 3000 |
| Индикаторы питания по PoE | Есть |
| Индикаторы Ethernet-портов | Есть |
| Системные индикаторы | Есть |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X |
| Порты PoE | Есть |
| Минимальная ширина импульса | 0.15 мс |
| Максимальное разрешение счетчика | 32 бита |
