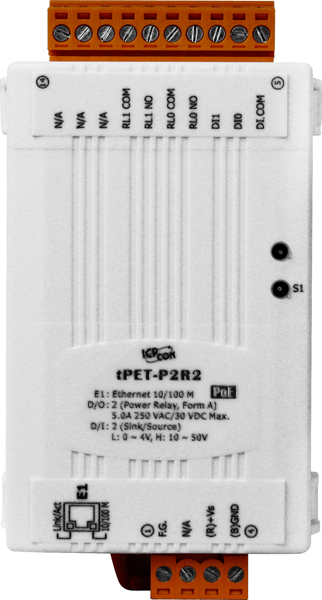

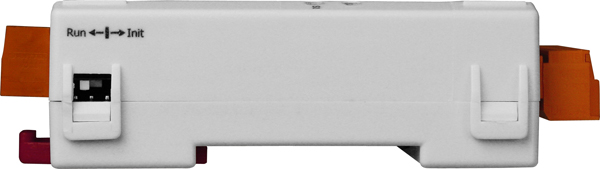

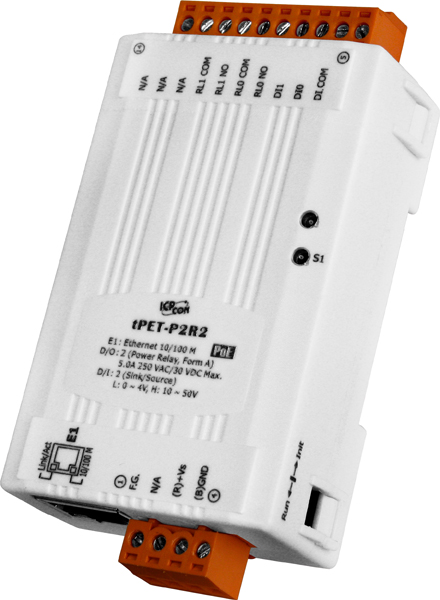

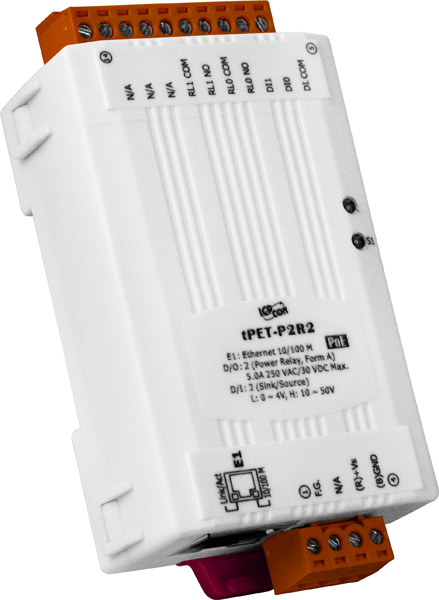

Модуль tPET-P2R2 CR от компании ICP DAS представляет собой компактное устройство с двумя каналами дискретного ввода и двумя релейными выходами типа Form A, оснащённое возможностью питания по технологии Power over Ethernet (PoE). Это решение предназначено для интеграции в системы автоматизации, требующие удалённого мониторинга и управления цифровыми сигналами через Ethernet-сеть.
Ключевые технические особенности модуля tPET-P2R2 CR включают:

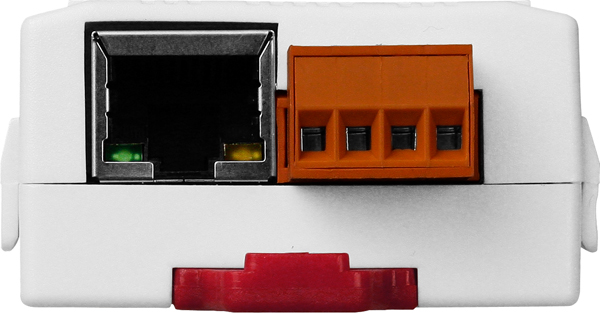

- Порты Ethernet: один порт 10/100 Мбит/с с разъёмом RJ45, поддерживающий Auto MDI/MDI-X для автоматического определения типа соединения.
- Дискретный ввод: два канала с входным сопротивлением 10 кОм, поддерживающие как Sink, так и Source конфигурации. Уровни логических сигналов: логический "0" — до 4 В постоянного тока, логический "1" — от 10 до 50 В постоянного тока. Защита от перенапряжения до 70 В и изоляция каналов на уровне 3750 В обеспечивают надёжную работу в промышленных условиях.
- Релейный вывод: два канала с нормально разомкнутыми контактами (Form A), способные коммутировать ток до 5 А при 250 В переменного тока и 5 А при 30 В постоянного тока. Время переключения реле составляет 6 мс, а механическая износостойкость достигает 20 миллионов переключений.
- Питание: поддержка PoE по стандарту IEEE 802.3af, Class 1, а также возможность питания от источника постоянного тока с диапазоном напряжений от 12 до 48 В.
- Условия эксплуатации: рабочая температура от -25 до +75 °C и влажность от 10 до 90% без конденсации влаги, что делает модуль подходящим для использования в различных промышленных средах.

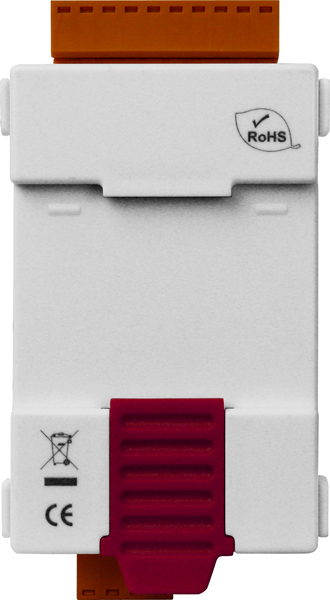

- Монтаж: устройство предназначено для монтажа на DIN-рейку, что упрощает его интеграцию в существующие системы управления.
Модуль tPET-P2R2 CR идеально подходит для применения в системах автоматизации зданий, удалённого мониторинга и управления промышленным оборудованием, а также в решениях для сбора данных и управления процессами. Его возможности по интеграции с различными системами управления, поддерживающими протокол Modbus TCP, обеспечивают гибкость и масштабируемость при проектировании и эксплуатации автоматизированных систем.
Преимущества использования tPET-P2R2 CR включают:
- Компактные размеры: габариты 52 x 27 x 98 мм позволяют экономить пространство в распределительных щитах и шкафах управления.
- Надёжность: защита от перенапряжений, изоляция каналов и высокая механическая износостойкость реле обеспечивают долговечность и стабильную работу устройства в сложных эксплуатационных условиях.
- Гибкость подключения: поддержка PoE и широкие диапазоны входного напряжения позволяют легко интегрировать модуль в существующие инфраструктуры без необходимости дополнительных источников питания.
Совместимость с промышленными протоколами и стандартами, такими как Modbus TCP и IEEE 802.3af, делает tPET-P2R2 CR эффективным решением для реализации проектов в области промышленной автоматизации и управления. Его технические характеристики и функциональные возможности соответствуют современным требованиям к оборудованию для удалённого мониторинга и управления цифровыми сигналами в промышленных приложениях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 52 x 27 x 98 |
| Количество каналов релейного вывода | 2 |
| Потребление тока | 0.03 А @ 48 В пост. |
| Процессор | 32-битный MCU |
| Сторожевой таймер | Есть |
| Входное сопротивление | 10 кОм |
| Защита от перенапряжения | 70 В |
| Тип каналов дискретного ввода | Влажный контакт (Sink, Source) |
| Напряжение лог. 0 | +4 В пост.макс. |
| Напряжение лог. 1 | +10 ~ +50 В пост. |
| Количество каналов дискретного ввода | 2 |
| Изоляция каналов | 3750 В |
| Монтаж | На DIN-рейку |
| Нагрузочная способность реле | 5 А при 250 В перем., 5 А при 30 В пост. |
| Время восстановления | 3 мс |
| Механическая износостойкость | 20000000 переключений |
| Электрическая износостойкость | 100000 переключений |
| Время переключения реле | 6 мс |
| Тип каналов релейного вывода | Силовое реле (Form A) |
| ШИМ | 50 Гц макс. |
| Напряжение изоляции, В | 3000 |
| Индикаторы питания по PoE | Есть |
| Индикаторы Ethernet-портов | Есть |
| Системные индикаторы | Есть |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Питание по PoE | Есть, IEEE 802.3af, Class1 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X |
| Порты PoE | Есть |
| Минимальная ширина импульса | 0.15 мс |
| Максимальное разрешение счетчика | 32 бита |
