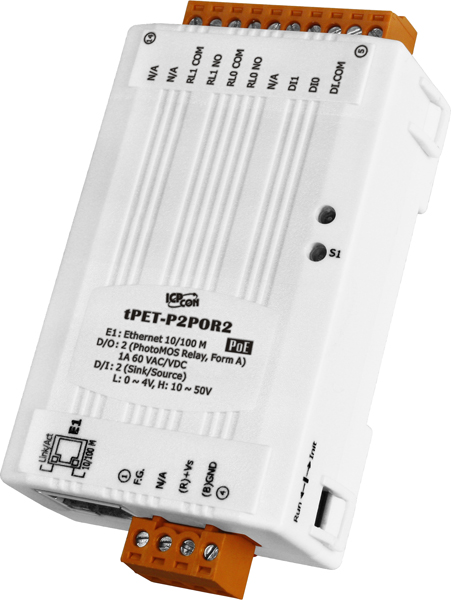

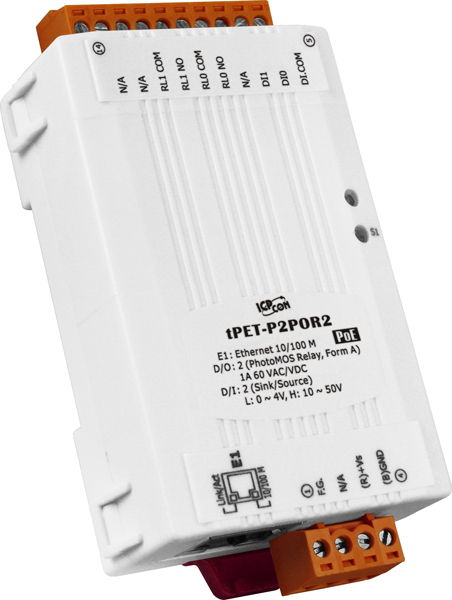

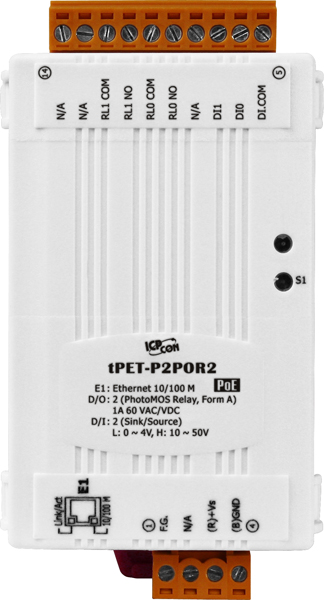

Модуль tPET-P2POR2 от ICP DAS представляет собой компактное Ethernet-устройство, предназначенное для удаленного мониторинга и управления с помощью протокола Modbus TCP. Оснащенный двумя каналами дискретного ввода и двумя каналами релейного вывода, этот модуль обеспечивает эффективную интеграцию в системы автоматизации различных объектов.
**Ключевые технические особенности:**
- Процессор: 32-битный микроконтроллер, обеспечивающий высокую производительность при обработке сетевого трафика.
- Порты Ethernet: Один порт 10/100 Base-TX с разъемом RJ-45, поддерживающий Auto MDI/MDI-X для автоматического определения типа соединения.
- Питание: Возможность питания через PoE (IEEE 802.3af, Class 1) или DC-вход с диапазоном напряжений от 12 до 48 В постоянного тока.
- Дискретный ввод: Два канала с входным сопротивлением 10 кОм, поддерживающие влажный контакт (Sink, Source). Напряжение логического "1" составляет от +10 до +50 В постоянного тока, логического "0" — до +4 В постоянного тока. Защита от перенапряжения достигает 70 В, а изоляция каналов — 3750 В.
- Релейный вывод: Два канала PhotoMOS реле с нагрузочной способностью 1 А при 60 В (диапазон температур от -25 до +40°C), 0,8 А при 60 В (от +40 до +60°C) и 0,7 А при 60 В (от +60 до +75°C). Время переключения реле составляет 1,3 мс, время восстановления — 0,1 мс. Максимальная частота ШИМ — 100 Гц.
- Счетчик: Максимальное разрешение 32 бита, минимальная ширина импульса — 0,15 мс, частота измерения — до 3,5 кГц без фильтрации.
- Условия эксплуатации: Рабочая температура от -25 до +75°C, температура хранения от -30 до +80°C, влажность от 10 до 90% без конденсации.
- Монтаж: Компактные габариты (52 x 27 x 98 мм) и возможность монтажа на DIN-рейку обеспечивают гибкость в установке устройства в ограниченных пространствах.
**Области применения и целевая аудитория:**
Модуль tPET-P2POR2 идеально подходит для использования в системах автоматизации зданий, промышленных объектов и домашних автоматизированных систем. Он обеспечивает надежный мониторинг и управление различными устройствами, такими как датчики, исполнительные механизмы и системы безопасности. Благодаря поддержке протокола Modbus TCP, модуль легко интегрируется с различными контроллерами, SCADA-системами и другими промышленными устройствами, что делает его универсальным решением для широкого спектра приложений.
**Преимущества и совместимость:**
- Эффективность: Высокопроизводительный 32-битный микроконтроллер обеспечивает быструю обработку данных и надежную работу устройства.
- Гибкость питания: Возможность питания через PoE или DC-вход позволяет адаптировать устройство к различным условиям эксплуатации.
- Универсальность ввода/вывода: Поддержка различных типов дискретных входов и релейных выходов расширяет возможности применения модуля в различных системах.
- Простота монтажа: Компактные размеры и монтаж на DIN-рейку упрощают установку и интеграцию устройства в существующие системы.
- Широкий диапазон рабочих температур: Способность работать в температурном диапазоне от -25 до +75°C делает модуль надежным в различных климатических условиях.
Модуль tPET-P2POR2 от ICP DAS представляет собой надежное и эффективное решение для интеграции в системы автоматизации, обеспечивая высокую производительность, гибкость и простоту монтажа, что делает его идеальным выбором для профессионалов в области промышленной автоматизации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 52 x 27 x 98 |
| Количество каналов релейного вывода | 2 |
| Потребление тока | 0.03 А @ 48 В пост. |
| Процессор | 32-битный MCU |
| Сторожевой таймер | Есть |
| Входное сопротивление | 10 кОм |
| Защита от перенапряжения | 70 В |
| Тип каналов дискретного ввода | Влажный контакт (Sink, Source) |
| Напряжение лог. 0 | +4 В пост.макс. |
| Напряжение лог. 1 | +10 ~ +50 В пост. |
| Количество каналов дискретного ввода | 2 |
| Изоляция каналов | 3750 В |
| Монтаж | На DIN-рейку |
| Нагрузочная способность реле | 1 А при 60 В (-25 ~ +40°C), 0.8 А при 60 В (+40 ~ +60°C), 0.7 А при 60 В (+60 ~ +75°C) |
| Время восстановления | 0.1 мс |
| Время переключения реле | 1.3 мс |
| Тип каналов релейного вывода | PhotoMos |
| ШИМ | 100 Гц макс. |
| Напряжение изоляции, В | 3000 |
| Индикаторы питания по PoE | Есть |
| Индикаторы Ethernet-портов | Есть |
| Системные индикаторы | Есть |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X |
| Порты PoE | Есть |
| Минимальная ширина импульса | 0.15 мс |
| Максимальное разрешение счетчика | 32 бита |
