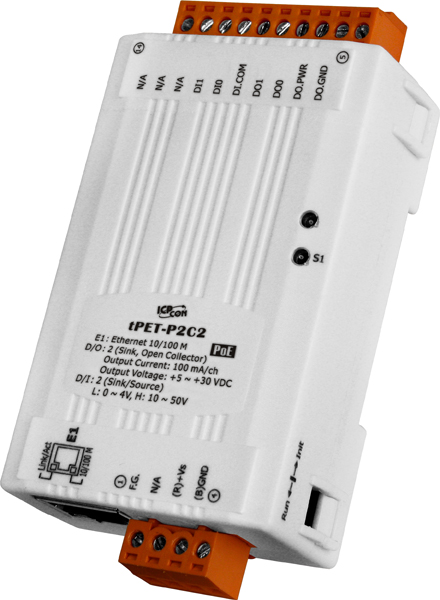

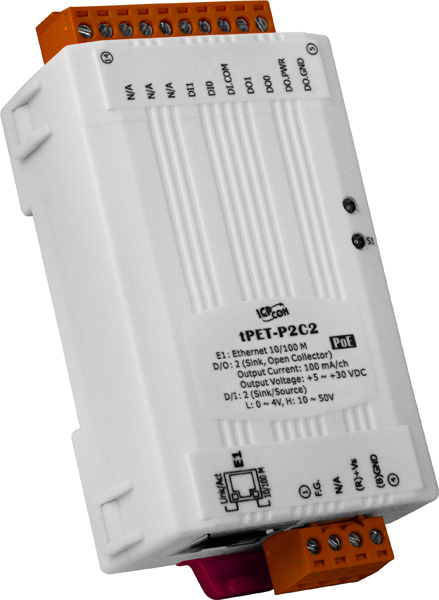

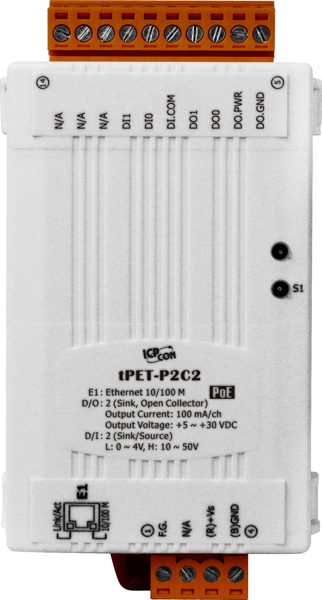

Модуль tPET-P2C2 CR от компании ICP DAS представляет собой компактное Ethernet-устройство, оснащённое двумя каналами дискретного ввода и двумя каналами дискретного вывода (NPN, Sink). Это решение предназначено для интеграции в системы автоматизации, требующие удалённого мониторинга и управления цифровыми сигналами.
**Ключевые технические особенности:**
- Процессор: 32-битный микроконтроллер (MCU), обеспечивающий высокую производительность обработки данных.
- Порты Ethernet: 1 x 10/100 Base T(X) (разъём RJ45), поддерживающий Auto MDI/MDI-X для автоматического определения типа подключения.
- Питание: Возможность питания через PoE (IEEE 802.3af, Class 1) или через терминальные клеммы с рабочим напряжением 12–48 В постоянного тока.
- Дискретный ввод: 2 канала с входным сопротивлением 10 кОм, поддерживающие влажный контакт (Sink, Source). Напряжение логического 0: до +4 В постоянного тока; логического 1: от +10 до +50 В постоянного тока. Изоляция каналов: 3750 В.
- Дискретный вывод: 2 канала с открытым коллектором (Sink), максимальная нагрузка на канал: 100 мА. Напряжение нагрузки: от +5 до +30 В постоянного тока. Изоляция каналов: 3750 В. Частота ШИМ: до 100 Гц; минимальная ширина импульса: 0,15 мс.
- Сторожевой таймер: Наличие аппаратного и программного сторожевого таймера для повышения надёжности работы устройства.
- Условия эксплуатации: Рабочая температура от -25 до +75 °C, температура хранения от -30 до +80 °C. Рабочая влажность: 10–90% без образования конденсата.
- Монтаж: Устройство предназначено для монтажа на DIN-рейку, что упрощает интеграцию в существующие системы управления.
**Области применения и целевая аудитория:**
Модуль tPET-P2C2 CR идеально подходит для использования в промышленных системах автоматизации, где требуется удалённый контроль и управление цифровыми сигналами. Он может быть интегрирован в системы управления технологическими процессами, системы мониторинга и управления зданиями, а также в другие приложения, требующие надёжного и компактного решения для ввода и вывода цифровых сигналов.
**Преимущества и совместимость:**
- Компактные размеры: Габариты 52 x 27 x 98 мм позволяют устанавливать модуль в ограниченных пространствах.
- Гибкость питания: Возможность питания как через PoE, так и через терминальные клеммы обеспечивает гибкость в выборе источника питания.
- Высокая изоляция: Изоляция каналов ввода и вывода на уровне 3750 В повышает надёжность и защищённость устройства от внешних помех.
- Широкий диапазон рабочих температур: Способность работать в диапазоне температур от -25 до +75 °C делает модуль подходящим для эксплуатации в различных климатических условиях.
- Совместимость с промышленными протоколами: Поддержка Modbus TCP/UDP и MQTT позволяет интегрировать модуль в существующие системы автоматизации, использующие эти протоколы.
Модуль tPET-P2C2 CR от ICP DAS представляет собой надёжное и эффективное решение для задач удалённого ввода и вывода цифровых сигналов в промышленных системах автоматизации, обеспечивая высокую гибкость, надёжность и совместимость с современными промышленными стандартами.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 52 x 27 x 98 |
| Процессор | 32-битный MCU |
| Сторожевой таймер | Есть |
| Входное сопротивление | 10 кОм |
| Защита от перенапряжения | 70 В 60 В пост. |
| Тип каналов дискретного ввода | Влажный контакт (Sink, Source) |
| Напряжение лог. 0 | +4 В пост.макс. |
| Напряжение лог. 1 | +10 ~ +50 В пост. |
| Количество каналов дискретного ввода | 2 |
| Изоляция каналов | 3750 В |
| Монтаж | На DIN-рейку |
| Индикаторы питания по PoE | Есть |
| Индикаторы Ethernet-портов | Есть |
| Системные индикаторы | Есть |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Питание по PoE | Есть, IEEE 802.3af, Class1 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X |
| Порты PoE | Есть |
| Напряжение нагрузки | +5 ~ +30 В пост. |
| Количество каналов дискретного вывода | 2 |
| Тип каналов дискретного вывода | Открытый коллектор, Sink |
| Максимальная нагрузка на канал | 100 мА |
| Напряжение изоляции, В | 3750 |
| ШИМ | 100 Гц макс. |
| Минимальная ширина импульса | 0.15 мс |
| Максимальное разрешение счетчика | 32 бита |
