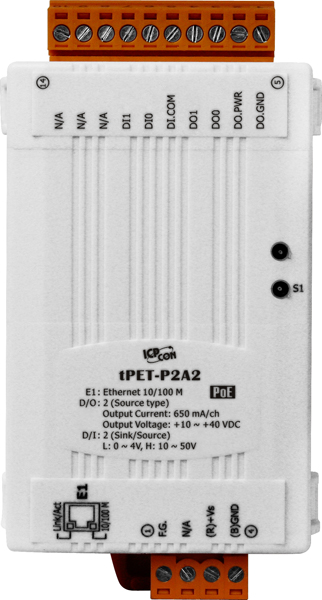

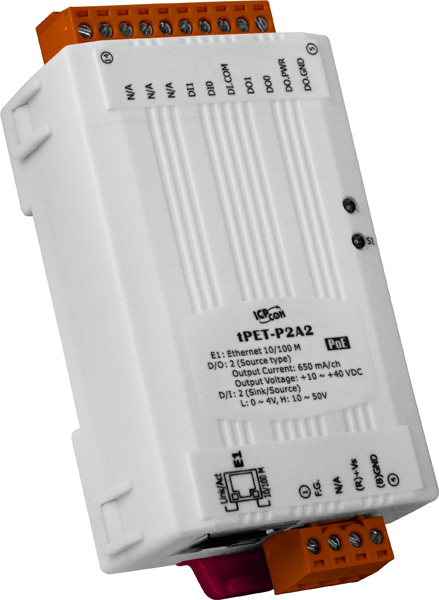

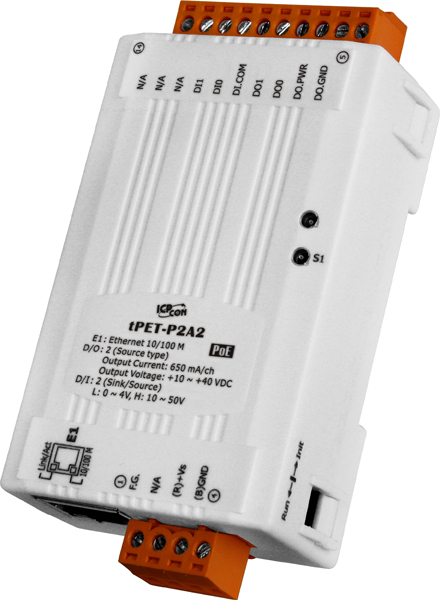

Модуль tPET-P2A2 CR Tiny Ethernet module with PoE, 2-ch DI and 2-ch DO (PNP, Source) (RoHS)

Модуль tPET-P2A2 CR от ICP DAS представляет собой компактное устройство с двумя каналами дискретного ввода и двумя каналами дискретного вывода (PNP, Source), оснащённое функцией питания по технологии Power over Ethernet (PoE). Это решение предназначено для интеграции в системы автоматизации, где требуется эффективное управление цифровыми сигналами при ограниченном пространстве.

**Ключевые технические особенности:**

• Процессор: 32-битный микроконтроллер (MCU), обеспечивающий высокую производительность обработки сигналов.
• Дискретный ввод: 2 канала с входным сопротивлением 10 кОм, поддерживающие влажные контакты (Sink, Source). Уровни логических сигналов: логический "0" — до 4 В, логический "1" — от 10 до 50 В. Изоляция каналов достигает 3750 В, что повышает надёжность работы в промышленных условиях.
• Дискретный вывод: 2 канала с открытым коллектором (Source), максимальная нагрузка на канал — 650 мА. Напряжение нагрузки варьируется от 10 до 40 В. Каналы защищены от короткого замыкания и перенапряжения до 48 В постоянного тока. Частота ШИМ достигает 100 Гц, минимальная ширина импульса — 0,15 мс, что позволяет точно управлять исполнительными механизмами.
• Сетевые интерфейсы: 1 порт Ethernet 10/100 Base-T(X) с разъёмом RJ45, поддерживающий Auto MDI/MDI-X. Питание по PoE стандарта IEEE 802.3af, Class 1, что упрощает установку и снижает потребность в дополнительных источниках питания.
• Электропитание: Рабочее напряжение от 12 до 48 В постоянного тока, что обеспечивает гибкость при подключении к различным источникам питания.
• Условия эксплуатации: Рабочая температура от -25 до +75 °C и влажность от 10 до 90% без конденсации, что делает устройство пригодным для использования в разнообразных промышленных средах.
• Размеры: Компактные габариты 52 x 27 x 98 мм позволяют устанавливать модуль в ограниченных пространствах, например, в распределительных щитах или шкафах управления.

**Области применения и целевая аудитория:**

Модуль tPET-P2A2 CR предназначен для использования в системах автоматизации, где требуется управление цифровыми сигналами при ограниченном пространстве. Он идеально подходит для интеграции в распределительные щиты, шкафы управления и другие промышленные установки, где необходима компактность и надёжность. Целевая аудитория включает инженеров и технических специалистов, занимающихся проектированием и обслуживанием систем автоматизации в различных отраслях промышленности.

**Преимущества и совместимость:**

• Компактность: Малые размеры устройства позволяют экономить пространство при монтаже.
• Надёжность: Высокая степень изоляции и защита от перенапряжений обеспечивают стабильную работу в сложных условиях.
• Гибкость подключения: Поддержка PoE упрощает установку и снижает потребность в дополнительных источниках питания.
• Совместимость: Модуль поддерживает промышленный протокол Modbus TCP, что обеспечивает лёгкую интеграцию с другими устройствами и системами автоматизации.

Модуль tPET-P2A2 CR от ICP DAS является надёжным и эффективным решением для управления цифровыми сигналами в промышленных системах автоматизации, обеспечивая высокую производительность и гибкость при установке и эксплуатации.
