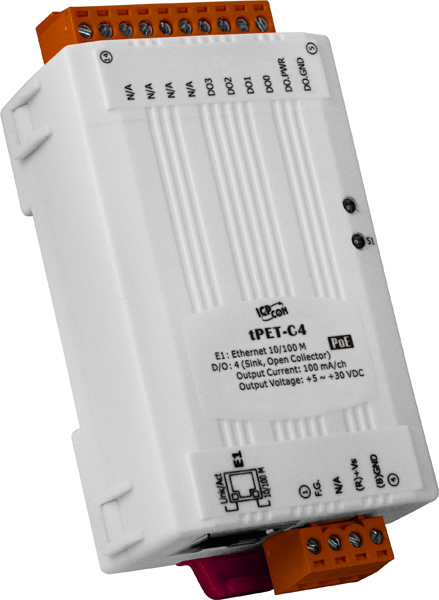

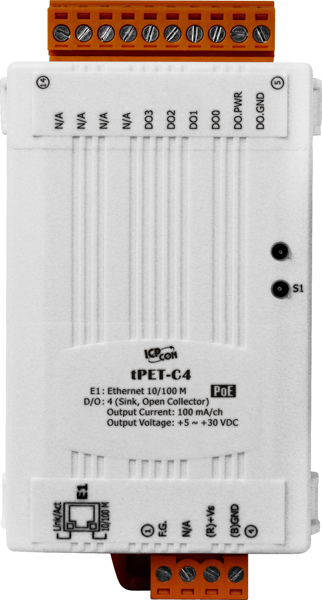

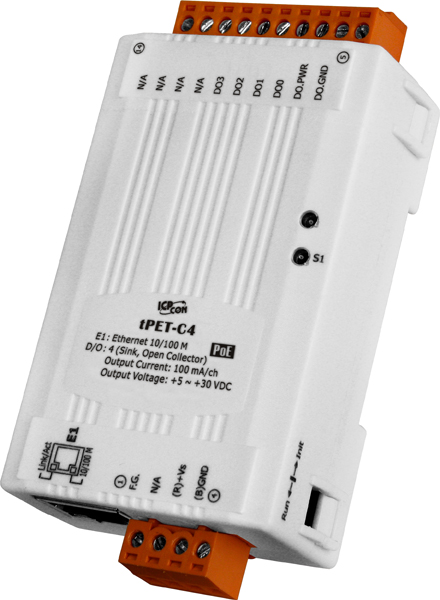

Модуль tPET-C4 от ICP DAS представляет собой компактное устройство для удаленного ввода-вывода, оснащенное четырьмя каналами дискретного вывода с открытым коллектором (NPN, Sink) и поддержкой питания по технологии Power over Ethernet (PoE). Это решение предназначено для интеграции в системы автоматизации, где требуется надежный и экономичный способ управления внешними устройствами через Ethernet-сеть.
Ключевые технические особенности tPET-C4 включают:
- Процессор: 32-битный микроконтроллер, обеспечивающий эффективную обработку сетевого трафика и выполнение логических операций.
- Сетевой интерфейс: один порт Ethernet 10/100 Base-T(X) с разъемом RJ45, поддерживающий автосогласование и функцию Auto MDI/MDI-X для упрощения подключения.
- Питание: возможность питания через PoE (IEEE 802.3af, Class 1) или через внешний источник постоянного тока с диапазоном напряжений от 12 до 48 В.
- Дискретные выходы: четыре канала с открытым коллектором (NPN, Sink), поддерживающие выходное напряжение от 5 до 30 В и максимальный ток нагрузки 100 мА на канал.
- Защита: защита от перенапряжения до 60 В на выходах и изоляция между входами и выходами с напряжением изоляции 3750 В.
- Условия эксплуатации: рабочая температура от -25 до +75 °C и влажность от 10 до 90% без конденсации, что делает устройство пригодным для использования в различных промышленных средах.
- Монтаж: компактные габариты (52 x 27 x 98 мм) и возможность монтажа на DIN-рейку, обеспечивающие удобство установки в распределительных щитах и шкафах управления.
Модуль tPET-C4 идеально подходит для применения в системах автоматизации зданий, промышленных установках и решениях для умного дома, где требуется удаленное управление внешними устройствами через Ethernet-сеть. Благодаря поддержке PoE, устройство может получать питание непосредственно через Ethernet-кабель, что упрощает установку и снижает затраты на прокладку дополнительных проводов.
Преимущества tPET-C4 включают:
- Компактность: малые размеры и возможность монтажа на DIN-рейку позволяют экономить пространство в распределительных щитах и шкафах управления.
- Гибкость подключения: поддержка различных источников питания (PoE и внешний источник) обеспечивает универсальность в различных условиях эксплуатации.
- Надежность: защита от перенапряжений и изоляция входов/выходов повышают устойчивость устройства к внешним воздействиям и обеспечивают долгосрочную эксплуатацию.
- Простота интеграции: поддержка стандартных протоколов Modbus TCP/UDP и возможность веб-конфигурации упрощают процесс настройки и интеграции в существующие системы автоматизации.
Совместимость tPET-C4 с другими устройствами ICP DAS и поддержка стандартных протоколов связи делают его эффективным компонентом в построении распределенных систем управления и мониторинга. Устройство может быть интегрировано с промышленными компьютерами, контроллерами и другими модулями ввода-вывода для создания комплексных решений в области автоматизации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 52 x 27 x 98 |
| Процессор | 32-битный MCU |
| Сторожевой таймер | Есть |
| Монтаж | На DIN-рейку |
| Индикаторы питания по PoE | Есть |
| Индикаторы Ethernet-портов | Есть |
| Системные индикаторы | Есть |
| Рабочее напряжение | 12 ~ 48 В пост. или 48 В пост. по PoE |
| Питание по PoE | Есть, IEEE 802.3af, Class1 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X |
| Порты PoE | Есть |
| Защита от перенапряжения | 60 В пост. |
| Напряжение нагрузки | +5 ~ +30 В пост. |
| Количество каналов дискретного вывода | 4 |
| Тип каналов дискретного вывода | Открытый коллектор, Sink |
| Максимальная нагрузка на канал | 100 мА |
| Напряжение изоляции, В | 3750 |
| ШИМ | 100 Гц макс. |
