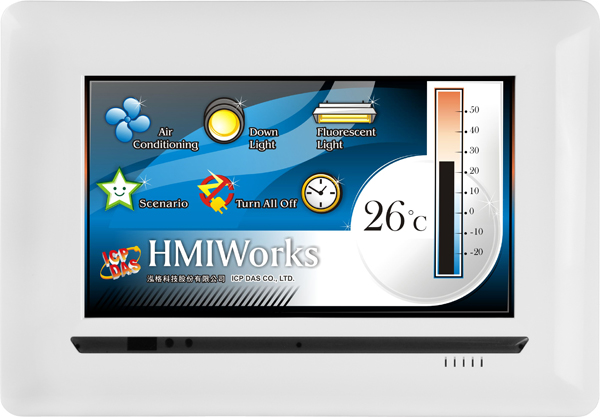

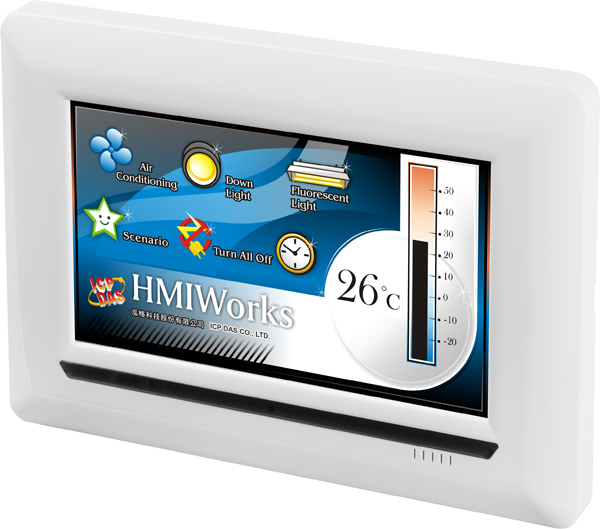

Сенсорная панель TPD-703 CR от ICP DAS представляет собой 7-дюймовое устройство HMI (человек-машина интерфейс) с резистивным сенсорным экраном, предназначенное для эффективного взаимодействия с промышленными системами автоматизации. Панель оснащена процессором 32-битного RISC-архитектуры, обеспечивающим стабильную работу и быструю обработку данных. Встроенная память составляет 16 МБ SDRAM и 16 МБ Flash, что позволяет хранить необходимые данные и программы для управления процессами.
Устройство оснащено двумя последовательными портами: один RS-232 и один RS-485, что обеспечивает гибкость в подключении к различным промышленным устройствам. Порт RS-485 поддерживает скорость передачи данных до 115200 бит/с, что позволяет эффективно передавать данные на большие расстояния. Также имеется порт Ethernet 10/100 Base-TX с разъемом RJ45, поддерживающий питание по технологии PoE (Power over Ethernet) согласно стандарту IEEE 802.3af, Class 1, что упрощает установку и снижает количество необходимых проводов. Рабочее напряжение устройства составляет от 12 до 48 В постоянного тока, что обеспечивает совместимость с различными источниками питания в промышленной среде.
Диагональ экрана составляет 7 дюймов с разрешением 800 x 480 пикселей и яркостью 250 кд/м², что обеспечивает четкое отображение информации в различных условиях освещенности. Сенсорный экран с 4-проводной резистивной технологией обеспечивает точное и надежное взаимодействие с пользователем. Время работы подсветки экрана составляет 20 000 часов, что гарантирует долгосрочную эксплуатацию без необходимости частой замены компонентов. Панель оснащена зуммером для звуковых оповещений и часами реального времени для синхронизации операций.
Устройство предназначено для настенного монтажа и имеет габаритные размеры 217 x 153 x 33 мм. Степень защиты лицевой панели соответствует IP40, что обеспечивает защиту от пыли и механических повреждений. Рабочая температура устройства составляет от -10 до +60°C, а температура хранения — от -20 до +70°C, что позволяет использовать панель в различных климатических условиях. Рабочая влажность составляет от 10 до 90% без образования конденсата, что расширяет возможности применения устройства в различных производственных средах.
Сенсорная панель TPD-703 CR идеально подходит для использования в системах автоматизации, где требуется надежный и интуитивно понятный интерфейс для управления и мониторинга процессов. Благодаря широкому диапазону рабочих температур и влажности, а также возможности питания по PoE, устройство может быть интегрировано в различные промышленные системы, включая системы управления производственными линиями, системы мониторинга и управления энергопотреблением, а также в системы управления зданием. Совместимость с промышленными протоколами Modbus RTU и Modbus TCP позволяет легко интегрировать панель с различными устройствами и системами, обеспечивая гибкость и масштабируемость решений.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 217 x 153 x 33 |
| Потребление тока | 3.6 Вт |
| Количество портов RS-485 | 1 |
| Количество портов RS-232 | 1 |
| Тип матрицы | TFT |
| Разрешение экрана | 800 x 480 |
| Диагональ экрана | 7' |
| Продолжительность работы лампы подсветки, час | 20000 часов |
| Яркость экрана | 250 кд/кв.м |
| Сенсорное управление | 4-проводное, резистивное |
| Рабочее напряжение | 12 ~ 48 В пост. или 48 В пост. по PoE |
| Питание по PoE | Есть, IEEE 802.3af, Class1 |
| Тип устройства | Панель оператора |
| Часы реального времени | Есть |
| Процессор | 32-битный RISC CPU |
| Монтаж | настенный |
| Температура хранения, °C | -20 ~ +70 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -10 ~ +60 |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Защита лицевой панели | IP40 |
| Расширения памяти | 16 Мб SDRAM/16 Мб Flash |
| Зуммер | Есть |
