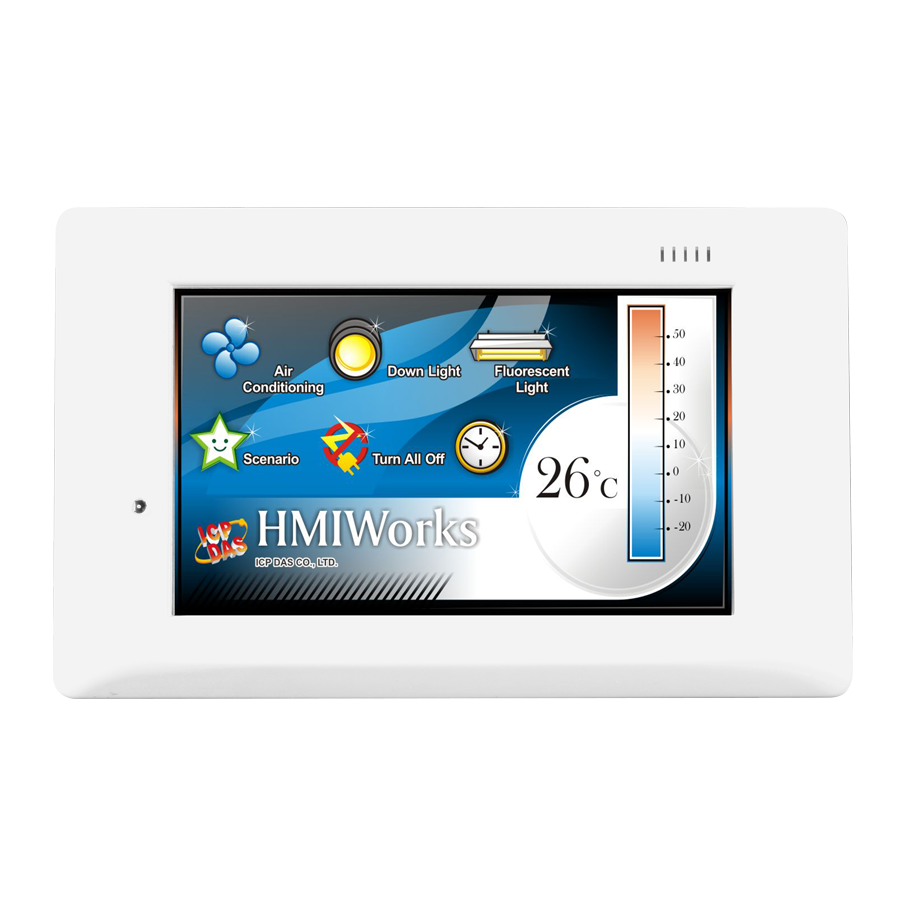

Сенсорная панель TPD-433F-H CR от ICP DAS представляет собой устройство человеко-машинного интерфейса (HMI) с диагональю 4,3 дюйма, предназначенное для интеграции в системы автоматизации зданий и промышленных объектов. Панель оснащена цветным TFT-дисплеем с разрешением 480x272 пикселей, обеспечивающим яркость 400 кд/м² и продолжительность работы подсветки до 20 000 часов, что гарантирует четкость отображения информации в различных условиях освещенности.
Ключевыми техническими характеристиками TPD-433F-H CR являются:
- Процессор: 32-битный RISC CPU, обеспечивающий высокую производительность при низком уровне энергопотребления.
- Память: 16 МБ SDRAM и 16 МБ Flash, достаточные для хранения и быстрого доступа к данным и программам.
- Интерфейсы связи: один порт RS-485, один порт RS-232 (3-pin), один USB-порт (USB 1.1 Client, предназначенный исключительно для обновления прошивки) и один порт Ethernet 10/100 Base T(X) (RJ45), обеспечивающие гибкость подключения к различным устройствам и системам.
- Питание: поддержка диапазона входных напряжений от 12 до 48 В постоянного тока или 48 В постоянного тока по технологии Power over Ethernet (PoE) согласно стандарту IEEE 802.3af, Class 1, с потреблением тока 2,5 Вт, что способствует экономии энергии и упрощает установку.
- Часы реального времени (RTC): наличие встроенных часов реального времени для точного отслеживания времени и синхронизации процессов.
- Условия эксплуатации: рабочая температура от -30 до +50°C и рабочая влажность от 10% до 90% без образования конденсата, что позволяет использовать панель в различных климатических условиях.
- Защита: лицевой панели соответствует стандарту IP40, обеспечивая защиту от твердых объектов диаметром более 1 мм, что повышает надежность устройства в промышленных средах.
TPD-433F-H CR предназначена для использования в качестве интерфейса между операторами и автоматизированными системами управления, такими как системы управления зданием (BMS), системы управления освещением, отоплением, вентиляцией и кондиционированием воздуха (HVAC), а также в промышленных автоматизированных системах. Ее возможности по интеграции с различными модулями ввода-вывода и поддержка промышленных протоколов связи, включая Modbus TCP client, Modbus RTU slave, Modbus RTU master и DCON master, обеспечивают гибкость и совместимость с широким спектром оборудования.
Преимущества TPD-433F-H CR включают:
- Гибкость подключения: разнообразные интерфейсы связи позволяют интегрировать панель в существующие системы без необходимости значительных изменений в инфраструктуре.
- Энергоэффективность: низкое потребление энергии способствует снижению эксплуатационных расходов и повышению общей эффективности системы.
- Устойчивость к внешним воздействиям: широкий диапазон рабочих температур и высокая степень защиты обеспечивают надежную работу устройства в сложных эксплуатационных условиях.
- Простота монтажа: возможность монтажа на стену и поддержка PoE упрощают процесс установки и снижают затраты на дополнительное оборудование.
TPD-433F-H CR является надежным и эффективным решением для реализации человеко-машинных интерфейсов в различных сферах промышленности и автоматизации, обеспечивая высокую производительность, гибкость и долговечность в эксплуатации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 140 x 87 x 42 |
| Потребление тока | 2.5 Вт |
| Количество портов RS-485 | 1 |
| Количество портов RS-232 | 1 |
| Количество USB-портов | 1 |
| Тип матрицы | TFT |
| Разрешение экрана | 480 x 272 |
| Диагональ экрана | 4.3' |
| Продолжительность работы лампы подсветки, час | 20000 часов |
| Яркость экрана | 400 кд/кв.м |
| Сенсорное управление | Есть |
| Рабочее напряжение | 12 ~ 48 В пост. или 48 В пост. по PoE |
| Питание по PoE | Есть, IEEE 802.3af, Class1 |
| Тип устройства | Панель оператора |
| Часы реального времени | Есть |
| Процессор | 32-битный RISC CPU |
| Монтаж | настенный |
| Температура хранения, °C | -30 ~ +80 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -30 ~ +50 |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Защита лицевой панели | IP40 |
| Стандарт USB | USB 1.1 Client (только для обновления прошивки) |
| Расширения памяти | 16 Мб SDRAM/16 Мб Flash |
| Кнопка Reset | Есть |
| Зуммер | Есть |
