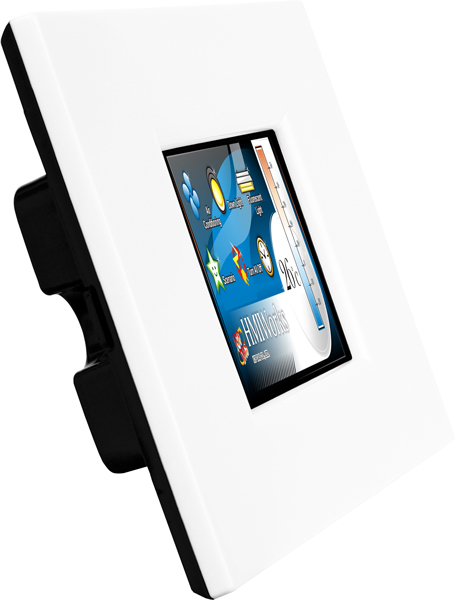

Сенсорная панель TPD-283U-M1 CR от ICP DAS представляет собой компактное устройство человеко-машинного интерфейса (HMI) с диагональю 2,8 дюйма, предназначенное для интеграции в промышленные системы автоматизации. Оснащенная высококачественным TFT-экраном и разнообразными коммуникационными интерфейсами, она обеспечивает эффективное взаимодействие между пользователем и оборудованием.
Ключевые технические особенности TPD-283U-M1 CR включают:
- Процессор: 32-битный RISC CPU, обеспечивающий высокую производительность при низком энергопотреблении.
- Память: 16 МБ SDRAM и 16 МБ Flash для хранения данных и программного обеспечения.

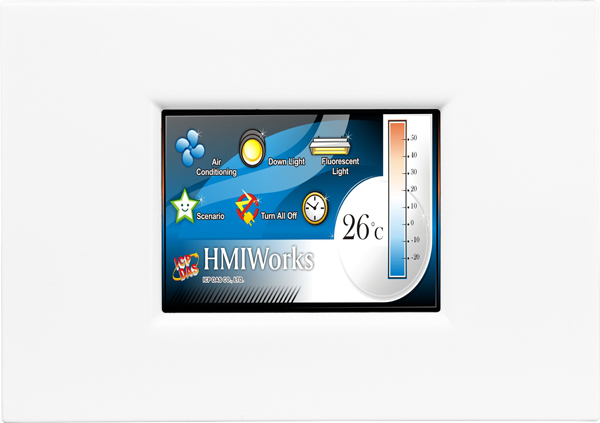

- Дисплей: 2,8-дюймовый TFT-экран с разрешением 240 x 320 пикселей и яркостью 160 кд/м², обеспечивающий четкое отображение информации.
- Сенсорный экран: Резистивный сенсорный экран для интуитивного управления.

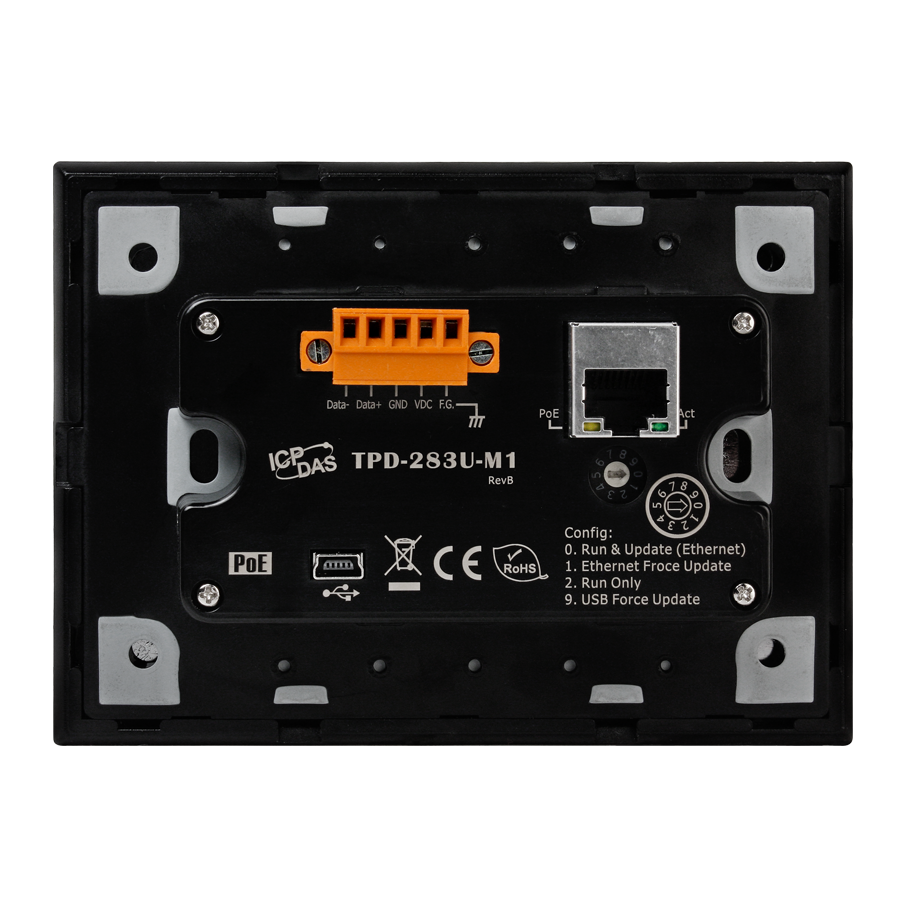

- Коммуникационные интерфейсы: Один порт RS-485 (включая Self-Tuner) для подключения к промышленным устройствам, один порт Ethernet (RJ-45) с поддержкой 10/100 Base-TX для сетевой интеграции и один USB-порт 1.1 Client для обновления прошивки.
- Питание: Возможность питания от источника постоянного тока (12–48 В) или через PoE (IEEE 802.3af, Class1), что упрощает установку и снижает количество проводов.
- Часы реального времени (RTC): Встроенные часы для точного отслеживания времени.
- Зуммер: Встроенный зуммер для аудиоподтверждения действий пользователя.
- Размеры: Компактные габариты 127 x 92 x 31 мм и монтаж на стену для удобства установки в ограниченных пространствах.
- Условия эксплуатации: Рабочая температура от -20°C до +70°C и влажность от 10% до 90% без конденсации, что делает устройство пригодным для использования в различных промышленных средах.
TPD-283U-M1 CR предназначена для применения в различных областях промышленной автоматизации, включая управление технологическими процессами, мониторинг оборудования и сбор данных. Ее компактные размеры и разнообразные интерфейсы позволяют интегрировать панель в системы с ограниченным пространством и требованиями к надежности.
Преимущества TPD-283U-M1 CR включают:
- Гибкость установки: Возможность питания как от источника постоянного тока, так и через PoE, что упрощает процесс монтажа и снижает количество проводов.
- Надежность: Широкий диапазон рабочих температур и защита от влаги обеспечивают стабильную работу устройства в различных промышленных условиях.
- Интуитивное управление: Резистивный сенсорный экран и встроенный зуммер обеспечивают удобство взаимодействия с пользователем.
- Совместимость: Поддержка протоколов Modbus RTU и Modbus TCP позволяет интегрировать панель с широким спектром промышленного оборудования.
TPD-283U-M1 CR является надежным и эффективным решением для реализации человеко-машинного интерфейса в промышленных системах, обеспечивая высокую производительность, гибкость и удобство эксплуатации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 127 x 92 x 31 |
| Потребление тока | 1.5 Вт |
| Количество портов RS-485 | 1 |
| Количество USB-портов | 1 |
| Тип матрицы | TFT |
| Разрешение экрана | 240 x 320 |
| Диагональ экрана | 2.8' |
| Продолжительность работы лампы подсветки, час | 20000 часов |
| Яркость экрана | 160 кд/кв.м |
| Сенсорное управление | Есть |
| Рабочее напряжение | 12 ~ 48 В пост. или 48 В пост. по PoE |
| Питание по PoE | Есть, IEEE 802.3af, Class1 |
| Тип устройства | Панель оператора |
| Часы реального времени | Есть |
| Процессор | 32-битный RISC CPU |
| Монтаж | настенный |
| Температура хранения, °C | -30 ~ +80 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -20 ~ +70 |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Защита лицевой панели | IP40 |
| Стандарт USB | USB 1.1 Client (только для обновления прошивки) |
| Расширения памяти | 16 Мб SDRAM/16 Мб Flash |
| Кнопка Reset | Есть |
| Зуммер | Есть |
