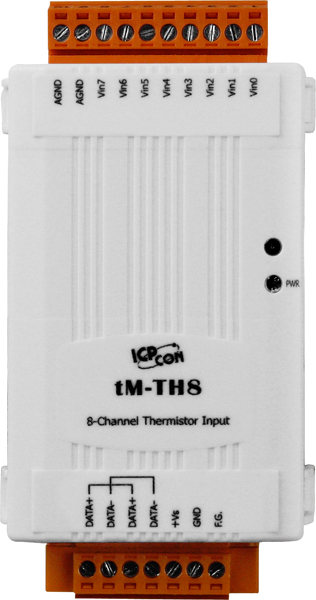

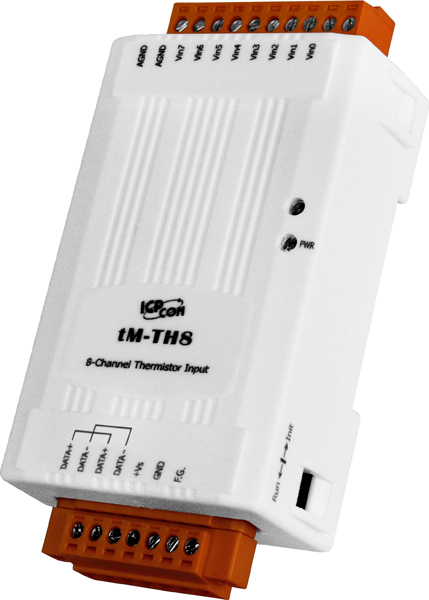

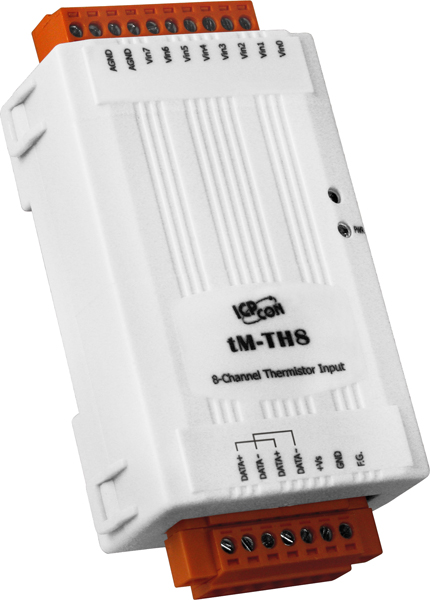

Модуль tM-TH8 CR от компании ICP DAS представляет собой устройство с 8 каналами изолированного ввода, предназначенное для работы с термисторами. Он обеспечивает высокую точность измерений и надежную защиту от перенапряжений, что делает его идеальным для применения в промышленных системах автоматизации и мониторинга.
**Ключевые технические особенности:**
- Количество каналов АЦП: 8
- Тип подключаемых датчиков: термисторы различных типов, включая Precon ST-A3, Fenwell U, YSI L100, YSI L300, YSI L1000, YSI B2252, YSI B3000, YSI B5000, SI B6000, YSI B10000, YSI H10000, YSI H30000 и пользовательские датчики
- Разрешение АЦП: 16 бит
- Точность АЦП: ±1%
- Частота дискретизации: 8 Гц (общая)
- Протоколы последовательной связи: Modbus RTU, Modbus ASCII, DCON
- Интерфейс: RS-485
- Скорость передачи данных: от 1200 до 115200 бит/с
- Рабочее напряжение: 10 ~ 30 В постоянного тока
- Потребляемая мощность: 1.0 Вт
- Габаритные размеры: 52 x 98 x 27 мм
- Рабочая температура: от -25 до +75 °C
- Материал корпуса: пластик
- Монтаж: на DIN-рейку
- Защита от перенапряжения: ±120 В постоянного тока
- Защита ESD (IEC 61000-4-2): ±4 кВ для линии питания, ±8 кВ для случайной точки
- Защита EFT (IEC 61000-4-4): ±4 кВ для линии питания
- Изоляция каналов внутренней логики: 2500 В постоянного тока
- Обнаружение обрыва кабеля: есть
- Индивидуальная настройка каналов: есть
- Защита от неверной полярности: есть
**Области применения и целевая аудитория:**
Модуль tM-TH8 CR предназначен для использования в промышленных системах, где требуется точное измерение температуры с помощью термисторов. Он идеально подходит для следующих областей:
- Системы мониторинга температуры в производственных процессах
- Автоматизация зданий и сооружений
- Энергетические системы и оборудование
- Системы управления климатом
- Оборудование для контроля окружающей среды
Целевая аудитория включает инженеров, занимающихся проектированием и обслуживанием систем автоматизации, а также специалистов по мониторингу и контролю температуры в различных отраслях промышленности.
**Преимущества и совместимость:**
- Высокая точность измерений: благодаря 16-битному АЦП и точности ±1% обеспечивается надежность данных.
- Широкий диапазон рабочих температур: от -25 до +75 °C позволяет использовать модуль в различных климатических условиях.
- Защита от перенапряжений: защита от перенапряжения ±120 В постоянного тока и соответствие стандартам IEC 61000-4-2 и IEC 61000-4-4 обеспечивают надежную работу в промышленных средах.
- Гибкость подключения: поддержка различных типов термисторов и возможность индивидуальной настройки каналов расширяют область применения модуля.
- Совместимость с промышленными протоколами: поддержка Modbus RTU, Modbus ASCII и DCON обеспечивает легкую интеграцию в существующие системы автоматизации.
- Компактные размеры: габариты 52 x 98 x 27 мм и монтаж на DIN-рейку упрощают установку в ограниченных пространствах.
Модуль tM-TH8 CR от ICP DAS является надежным и гибким решением для точного измерения температуры в промышленных приложениях, обеспечивая высокую производительность и защиту в различных условиях эксплуатации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 52 x 98 x 27 |
| Тип подключаемых датчиков | Precon ST-A3, Fenwell U, YSI L100, YSI L300, YSI L1000, YSI B2252, YSI B3000, YSI B5000, SI B6000, YSI B10000, YSI H10000, YSI H30000, User-defined |
| Частота дискретизации | 8 Гц (общая) |
| Светодиодные индикаторы | 1 индикатор Питание/Передача данных |
| Потребление тока | 1.0 Вт |
| Протоколы последовательной связи | Modbus ASCII DCON Modbus RTU |
| Сторожевой таймер | Есть |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +75 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Изоляция каналов внутренней логики | 2500 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для линии питания ±8 кВ для случайной точки |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Обнаружение обрыва кабеля | Есть |
| Индивидуальная настройка каналов | Есть |
| Защита от перенапряжения | ±120 В пост. |
| Тип входного датчика | Термистор |
| Количество каналов АЦП | 8 |
| Разрешение АЦП | 16 бит |
| Точность АЦП | ±1% |
| Тип устройства | Модуль аналогового ввода |
| Тип каналов | Аналоговый ввод |
