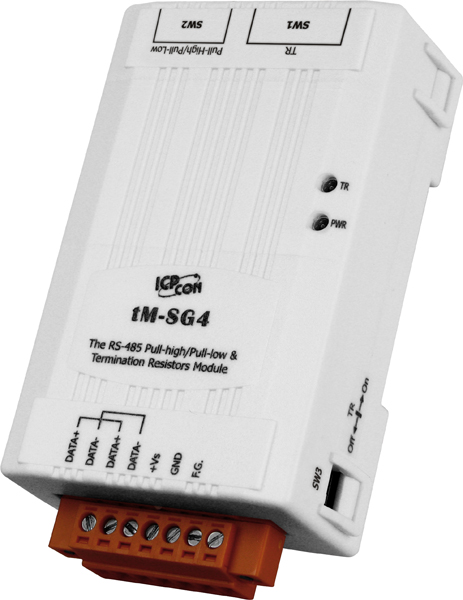

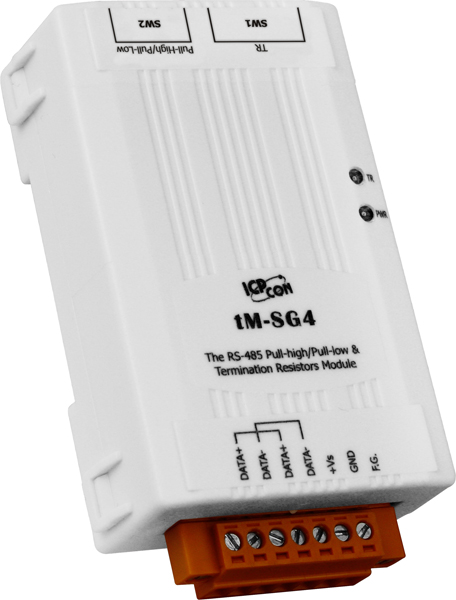

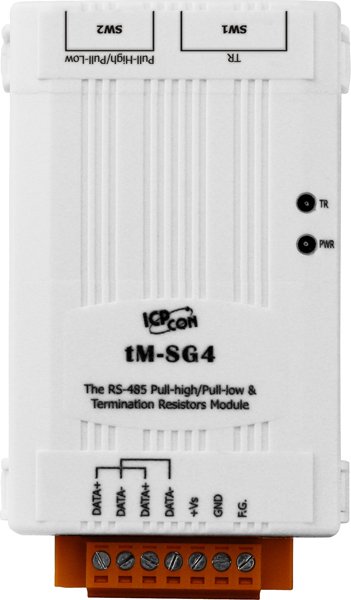

Модуль tM-SG4 CR от компании ICP DAS предназначен для оптимизации коммуникации в сети RS-485. Он оснащён переключаемыми резисторами Pull-high и Pull-low, а также 15-ступенчатым переключателем для выбора терминального сопротивления, что позволяет легко адаптировать параметры сети под конкретные условия эксплуатации. Если длина сети RS-485 превышает 100 метров, рекомендуется установить два терминальных резистора на обоих концах линии для обеспечения надёжной передачи данных. Для точной настройки сопротивления терминатора рекомендуется использовать осциллограф для анализа сигнала RS-485.
Ключевые технические особенности модуля tM-SG4 CR включают:
- Переключаемые резисторы Pull-high/Pull-low: доступны значения 1 кОм, 10 кОм и 100 кОм, что позволяет точно настраивать параметры сети.

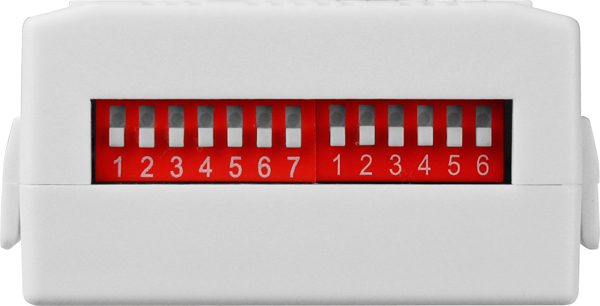

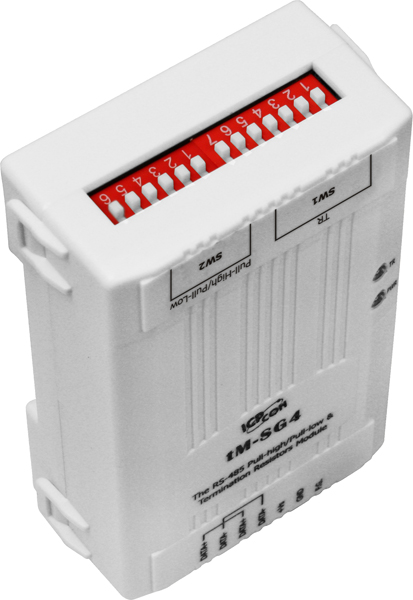

- 15-ступенчатый переключатель терминального сопротивления: диапазон сопротивлений от 65 до 560 Ом для оптимизации согласования импеданса.
- Светодиодные индикаторы: индикаторы питания и состояния терминатора обеспечивают визуальный контроль за работой устройства.
- Монтаж на DIN-рейку: стандартный способ монтажа для удобства установки в распределительных щитах.
- Широкий диапазон рабочих температур: от -25°C до +75°C, что делает модуль подходящим для эксплуатации в различных климатических условиях.
- Защита от электростатического разряда (ESD): до ±4 кВ для каждого канала, обеспечивая дополнительную надёжность в промышленных средах.
- Защита от неверной полярности: предотвращает повреждение устройства при неправильном подключении питания.
- Питание через терминальную клемму: поддерживает диапазон напряжений от 10 до 30 В постоянного тока.
Модуль tM-SG4 CR предназначен для использования в промышленных системах автоматизации, где требуется надёжная и эффективная передача данных по сети RS-485. Он идеально подходит для интеграции в системы управления, мониторинга и сбора данных, обеспечивая гибкость в настройке параметров сети и повышая общую надёжность системы. Совместимость с другими устройствами ICP DAS и стандартами RS-485 гарантирует лёгкую интеграцию в существующие инфраструктуры.
Преимущества использования модуля tM-SG4 CR включают:
- Упрощение настройки сети RS-485: возможность точной настройки параметров сети без необходимости использования дополнительных компонентов.
- Повышение надёжности передачи данных: оптимизация согласования импеданса и защита от электростатических разрядов снижают вероятность ошибок передачи.
- Универсальность применения: широкий диапазон рабочих температур и защита от неверной полярности делают модуль подходящим для различных промышленных условий.
- Лёгкость интеграции: стандартный монтаж на DIN-рейку и совместимость с другими устройствами ICP DAS обеспечивают простоту установки и эксплуатации.
Модуль tM-SG4 CR является эффективным решением для оптимизации сети RS-485, обеспечивая гибкость в настройке и повышая общую надёжность системы передачи данных в промышленных приложениях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Резистор Pull High/Low для RS-485 | 1 кОм, 10 кОм, 100 кОм, выбирается переключателем |
| Светодиодные индикаторы | Питание; Индикатор терминального резистора |
| Габаритные размеры, мм | 52 x 87 x 27 |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Сопротивление терминального резистора | 15 шагов, 65 ~ 560 Ом |
| Защита от неверной полярности | Есть |
| Питание через терминальную клемму | Есть, 10 ~ 30 В пост.тока |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
