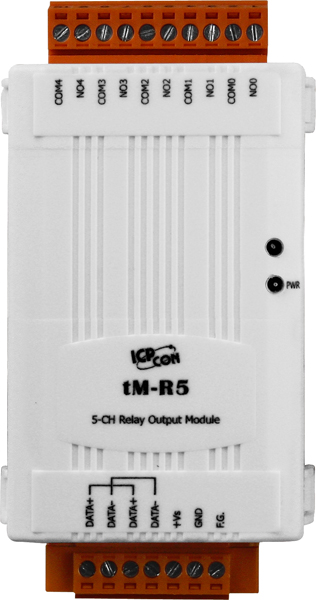

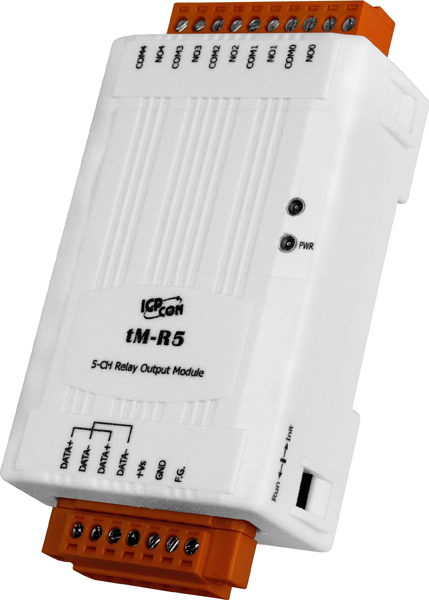

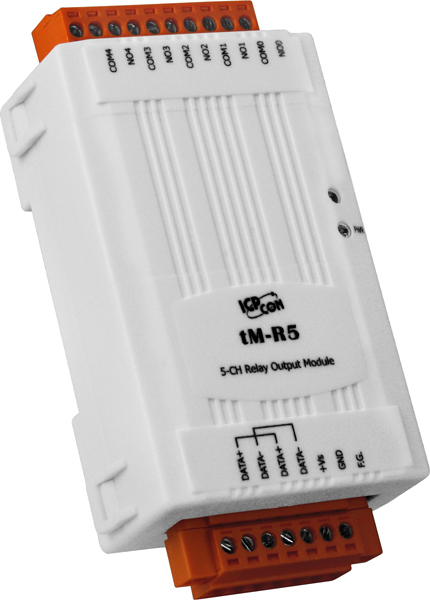

Модуль tM-R5 CR 5-channel Relay Output Module (RoHS)

Артикул: tM-R5 CR
Характеристики
Полное наименование:
—
Модуль tM-R5 CR 5-channel Relay Output Module (RoHS)
Срок гарантии
—
12 мес.
47 278 тенге/шт
Варианты цен
47 278 тенге/шт
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

Модуль tM-R5 CR от компании ICP DAS представляет собой устройство с пятью каналами релейного вывода, предназначенное для интеграции в системы автоматизации и управления. Каждый канал оснащён силовым реле типа Form A (SPST N.O.), обеспечивая надёжное переключение цепей с нагрузочной способностью до 5 А при 250 В переменного тока и 5 А при 30 В постоянного тока. Время переключения реле составляет 6 мс, а время восстановления — 3 мс, что гарантирует быструю реакцию системы на изменения.

Модуль поддерживает протоколы Modbus RTU, Modbus ASCII и DCON, обеспечивая гибкость в интеграции с различными промышленными системами. Он оснащён одним портом RS-485, поддерживающим скорость передачи данных от 1200 до 115200 бит/с. Для повышения надёжности и защиты от внешних воздействий предусмотрены функции защиты от неверной полярности, а также защита от электростатических разрядов (ESD) до ±4 кВ для каждого канала и от быстрых транзиентных помех (EFT) до ±4 кВ для линии питания. Внутренняя изоляция между каналами логики составляет 3750 В постоянного тока, что обеспечивает дополнительную защиту от помех и коротких замыканий.

Устройство предназначено для монтажа на DIN-рейку, что упрощает его установку в распределительные щиты и шкафы управления. Рабочий диапазон температур составляет от -25 до +75°C, а влажность — от 10 до 95% без конденсации, что позволяет использовать модуль в различных климатических условиях. Пластиковый корпус обеспечивает лёгкость и устойчивость к внешним воздействиям, соответствуя стандарту UL94-V0 по горючести материалов.

Модуль tM-R5 CR идеально подходит для применения в системах автоматизации зданий, управления промышленным оборудованием, а также в распределительных щитах для управления различными устройствами, такими как насосы, вентиляторы и освещение. Его надёжность и гибкость в настройке делают его ценным компонентом для интеграторов и инженеров, занимающихся проектированием и обслуживанием промышленных систем управления.

Основные характеристики:

ХарактеристикаЗначение
Габаритные размеры, мм 52 x 98 x 27
Количество каналов релейного вывода 5
Светодиодные индикаторы 1 индикатор Питание/Передача данных
Потребление тока 1.0 Вт
Протоколы последовательной связи Modbus ASCII
DCON
Modbus RTU
Сторожевой таймер Есть
Материал корпуса Пластик
Монтаж На DIN-рейку
Установка значения при подаче питания Есть, настраивается программно
Механическая износостойкость 20000000 переключений
Время восстановления 3 мс
Установка безопасного значения Есть, настраивается программно
Нагрузочная способность реле 5 А при 250 В перем., 5 А при 30 В пост.
Тип каналов релейного вывода Силовое реле (Form A)
Время переключения реле 6 мс
Системные индикаторы 1 индикатор Питание/Передача данных
Рабочее напряжение 10 ~ 30 В пост.тока
Защита от неверной полярности Есть
Рабочая температура, °C -25 ~ +75
Температура хранения, °C -30 ~ +75
Рабочая влажность, % 10 ~ 95, без образования конденсата
Скорость передачи данных, бит/с 1200 ~ 115200
Интерфейс RS-485
Изоляция каналов внутренней логики 3750 В пост.тока
Защита ESD (IEC 61000-4-2) ±4 кВ для каждого канала
±8 кВ для случайной точки
Защита EFT (IEC 61000-4-4) ±4 кВ для линии питания
Тип устройства Модуль дискретного вывода
Тип каналов Релейный вывод
