Модуль tM-PDW8 CR EtherCAT Slave to Modbus RTU Slave Gateway (RoHS)

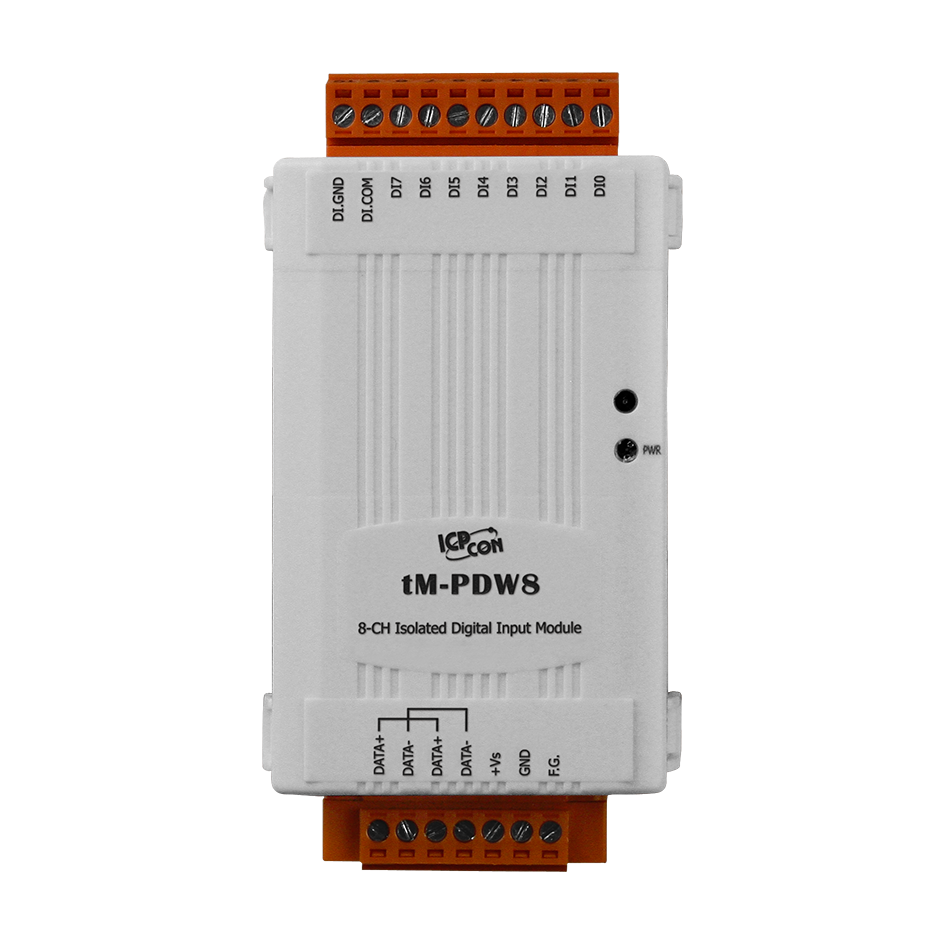

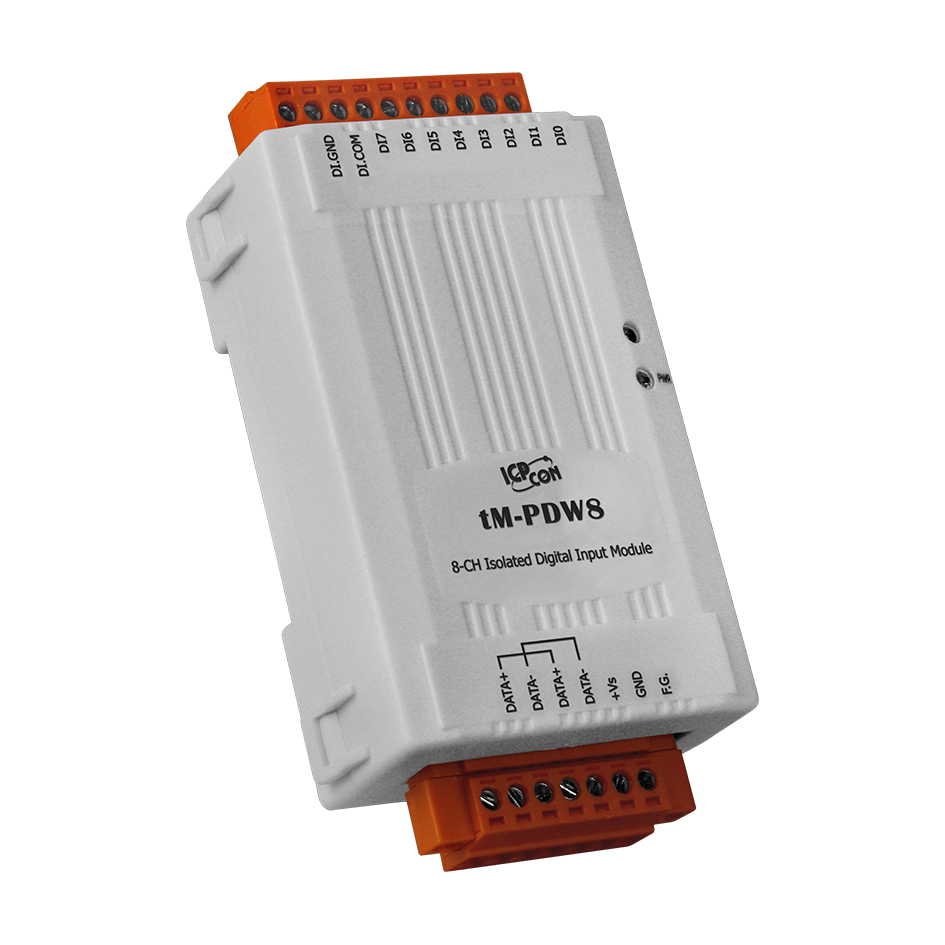

Модуль tM-PDW8 CR от компании ICP DAS представляет собой устройство с 8 каналами изолированного дискретного ввода, предназначенное для интеграции в системы автоматизации, использующие протоколы Modbus RTU и DCON. Этот модуль обеспечивает надежный и эффективный сбор данных с различных устройств, поддерживая как сухие, так и мокрые контакты.

Ключевые технические особенности tM-PDW8 CR включают:

• 8 каналов дискретного ввода, поддерживающих как сухие (source), так и мокрые (sink/source) контакты, что обеспечивает гибкость при подключении различных типов датчиков и устройств.
• Фотопараллельная изоляция каждого канала, обеспечивающая защиту от электромагнитных помех и повышающая надежность работы системы.
• Возможность использования каждого канала в качестве 16-битного счетчика, что позволяет точно измерять частоту входных сигналов до 100 Гц с минимальной шириной импульса 5 мс.
• Два сторожевых таймера (аппаратный и программный), которые обеспечивают дополнительную защиту системы от сбоев и повышают ее устойчивость.
• Защита от перенапряжения до ±70 В постоянного тока, что предотвращает повреждение устройства при скачках напряжения.
• Изоляция каналов внутренней логики на уровне 3750 В постоянного тока, обеспечивающая дополнительную защиту от внешних воздействий.
• Защита от электростатических разрядов (ESD) по стандарту IEC 61000-4-2 до ±4 кВ для каждого канала и ±8 кВ для случайной точки, а также защита от быстрых транзиентных помех (EFT) по IEC 61000-4-4 до ±4 кВ для линии питания.
• Рабочий диапазон температур от -25 до +75°C и рабочая влажность от 10% до 95% без образования конденсата, что позволяет использовать модуль в различных климатических условиях.
• Питание от источника постоянного тока с напряжением от 10 до 30 В и потреблением 0,43 Вт, что делает устройство энергоэффективным и совместимым с различными источниками питания.

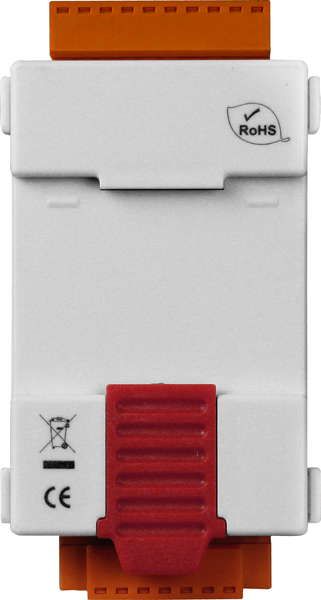

• Монтаж на DIN-рейку, что упрощает установку и интеграцию в существующие системы управления.

Области применения tM-PDW8 CR включают:

• Системы управления "включение/выключение", где требуется надежный сбор сигналов от различных устройств.
• Промышленная автоматизация, включая мониторинг и управление оборудованием на производственных линиях.
• Системы управления зданиями, такие как системы освещения, отопления и вентиляции.
• Производственные процессы в пищевой и напитковой промышленности, где необходим контроль за состоянием оборудования и процессов.
• Производственные процессы в полупроводниковой промышленности, где требуется точный сбор данных с различных датчиков и устройств.
• Общие системы управления, требующие интеграции различных типов входных сигналов.

Преимущества tM-PDW8 CR включают:

• Гибкость подключения благодаря поддержке различных типов контактов и возможности использования каналов в качестве счетчиков.
• Высокая степень защиты от внешних воздействий, обеспечивающая надежную работу в сложных промышленных условиях.
• Энергоэффективность и совместимость с различными источниками питания, что снижает эксплуатационные расходы.
• Простота монтажа на DIN-рейку, что ускоряет процесс установки и интеграции в существующие системы.

Модуль tM-PDW8 CR является надежным и эффективным решением для интеграции в системы автоматизации, требующие сбора данных с различных типов дискретных входов. Его технические характеристики и возможности обеспечивают высокую гибкость и надежность при эксплуатации в различных отраслях промышленности.

Основные характеристики:
