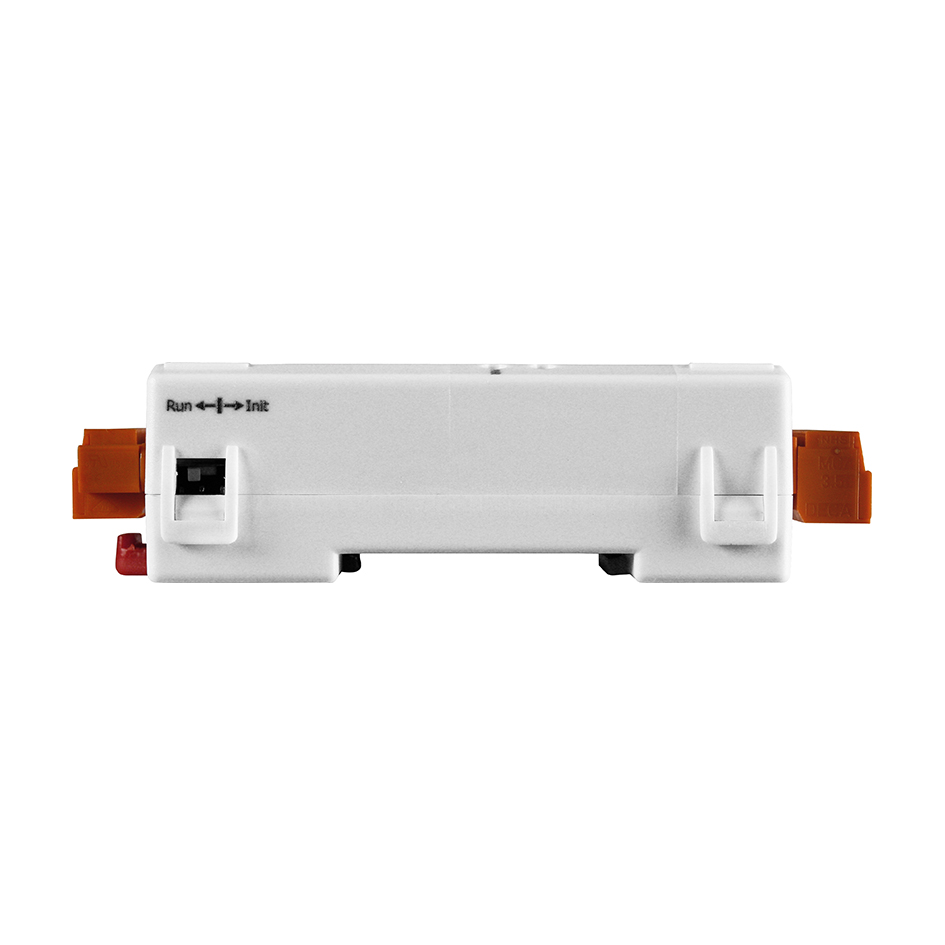

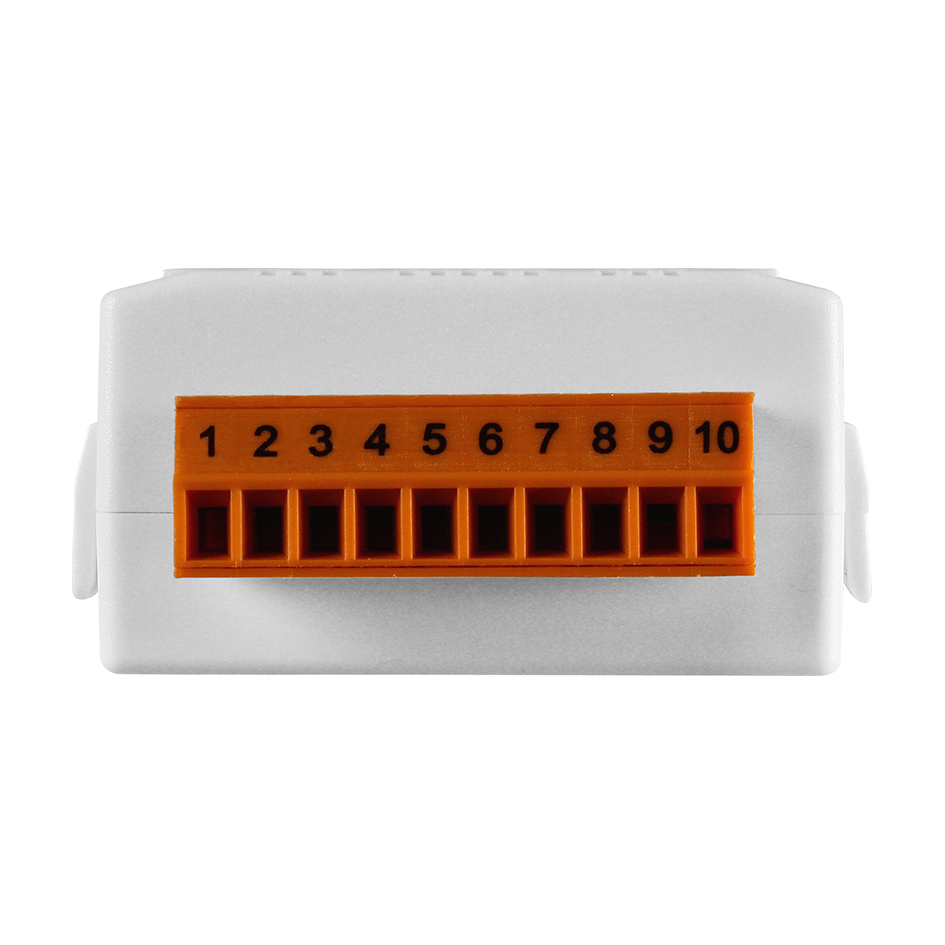

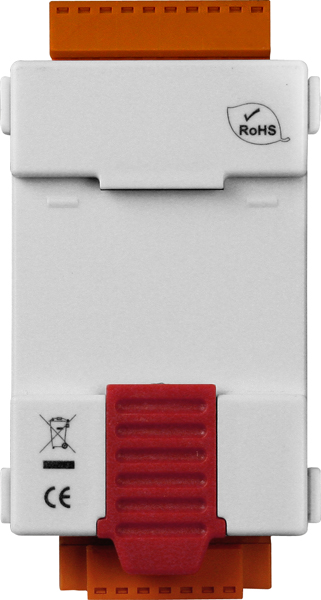

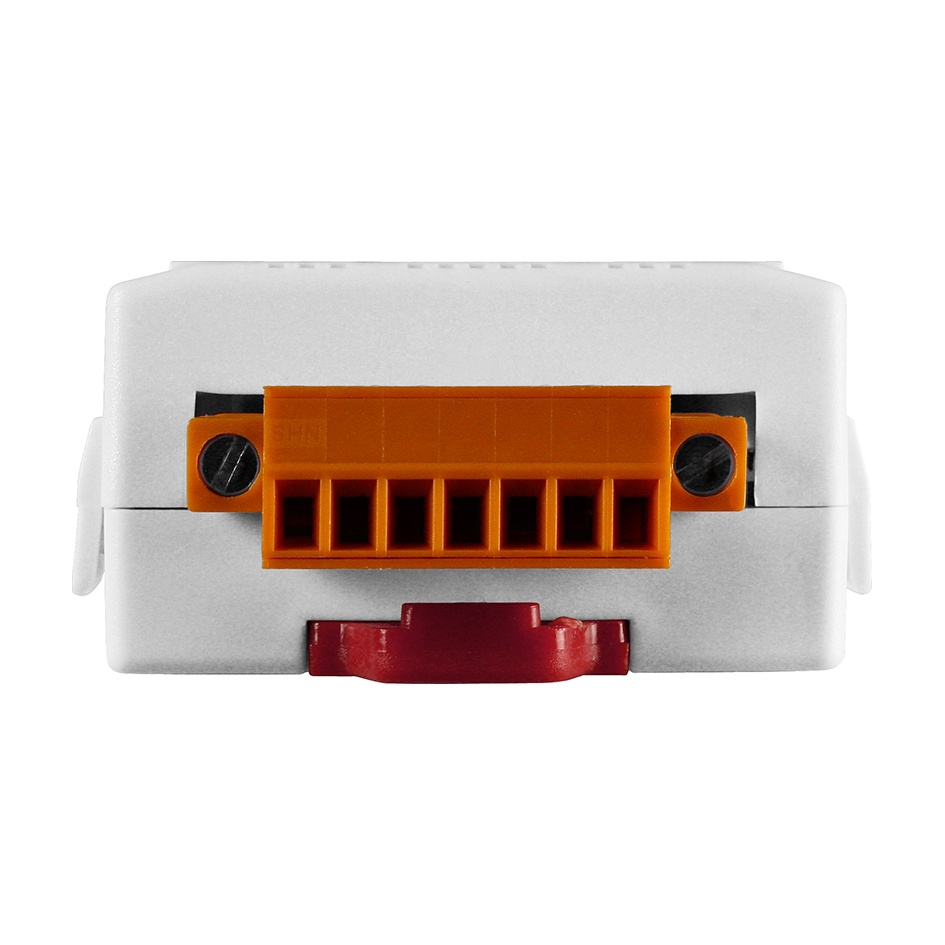

Модуль tM-PD3R3 CR от ICP DAS предназначен для преобразования сигналов между протоколами Modbus/TCP и Modbus RTU/ASCII, обеспечивая эффективную интеграцию устройств с различными интерфейсами в промышленных системах автоматизации. Устройство оснащено функцией PoE (Power over Ethernet), что позволяет передавать питание и данные по одному Ethernet-кабелю, упрощая монтаж и снижая затраты на проводку.
Ключевые технические особенности модуля tM-PD3R3 CR включают:
- Габаритные размеры: 52 x 98 x 27 мм, что обеспечивает компактность и удобство монтажа на DIN-рейку.
- Количество каналов релейного вывода: 3 канала с силовыми реле (Form A), способные коммутировать ток до 5 А при 250 В переменного тока и 5 А при 30 В постоянного тока.
- Количество каналов дискретного ввода: 3 канала с сухим контактом, поддерживающие частоту до 100 Гц и разрешение счетчика 16 бит.
- Протоколы последовательной связи: Modbus RTU, Modbus ASCII и DCON, обеспечивающие гибкость при интеграции с различными устройствами.
- Сторожевой таймер: Аппаратный и программный, повышающие надежность системы.
- Электропитание: Рабочее напряжение 10–30 В постоянного тока с защитой от неверной полярности и потреблением тока 0,9 Вт.
- Условия эксплуатации: Рабочая температура от –25 до +75 °C и влажность от 10 до 95% без конденсации, что делает устройство пригодным для использования в различных климатических условиях.
- Защита от перенапряжений: Изоляция каналов внутренней логики 3750 В постоянного тока и защита ESD (IEC 61000-4-2) ±4 кВ для каждого канала, ±8 кВ для случайной точки, обеспечивающие устойчивость к электромагнитным помехам.
Модуль tM-PD3R3 CR находит применение в различных областях промышленной автоматизации, включая системы управления технологическими процессами, мониторинг и управление оборудованием, а также в решениях для сбора и передачи данных. Его способность интегрировать устройства с различными интерфейсами и протоколами делает его универсальным решением для построения гибких и надежных автоматизированных систем.
Преимущества использования модуля tM-PD3R3 CR включают:
- Компактные размеры: Устройство легко монтируется на DIN-рейку, экономя пространство в распределительных щитах.
- Гибкость подключения: Поддержка нескольких протоколов связи позволяет интегрировать различные устройства в единую систему.
- Надежность: Высокая степень защиты от перенапряжений и электромагнитных помех обеспечивает стабильную работу в сложных промышленных условиях.
- Удобство монтажа: Функция PoE упрощает установку, позволяя передавать питание и данные по одному кабелю Ethernet.
Модуль tM-PD3R3 CR совместим с различными устройствами, поддерживающими протоколы Modbus RTU, Modbus ASCII и DCON, что обеспечивает его интеграцию в существующие системы автоматизации без необходимости значительных изменений в инфраструктуре. Это делает его эффективным решением для модернизации и расширения функциональности промышленных систем.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 52 x 98 x 27 |
| Количество каналов релейного вывода | 3 |
| Светодиодные индикаторы | 1 индикатор Питание/Передача данных |
| Потребление тока | 0.9 Вт |
| Протоколы последовательной связи | Modbus ASCII DCON Modbus RTU |
| Сторожевой таймер | Есть |
| Тип каналов дискретного ввода | Сухой контакт |
| Количество каналов дискретного ввода | 3 |
| Напряжение в закрытом состоянии | Сухой контакт: Открытый |
| Тип подключения каналов дискретного ввода | Source |
| Напряжение в открытом состоянии | Сухой контакт: Замкнут на GND |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Установка значения при подаче питания | Есть, настраивается программно |
| Механическая износостойкость | 20000000 переключений |
| Время восстановления | 3 мс |
| Установка безопасного значения | Есть, настраивается программно |
| Нагрузочная способность реле | 5 А при 250 В перем., 5 А при 30 В пост. |
| Тип каналов релейного вывода | Силовое реле (Form A) |
| Время переключения реле | 6 мс |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +75 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Изоляция каналов внутренней логики | 3750 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Максимальная частота входного сигнала | 100 Гц |
| Минимальная ширина импульса | 5 мс |
| Максимальное разрешение счетчика | 16 бит |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода |
| Тип каналов | Дискретный ввод Релейный вывод |
