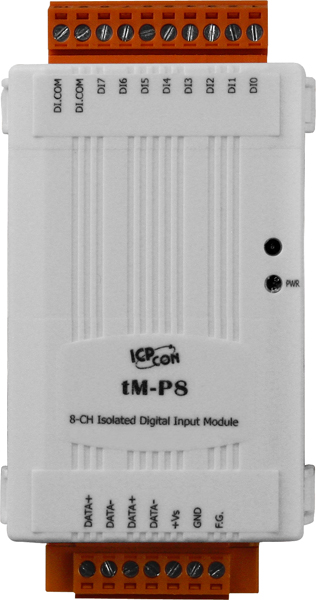

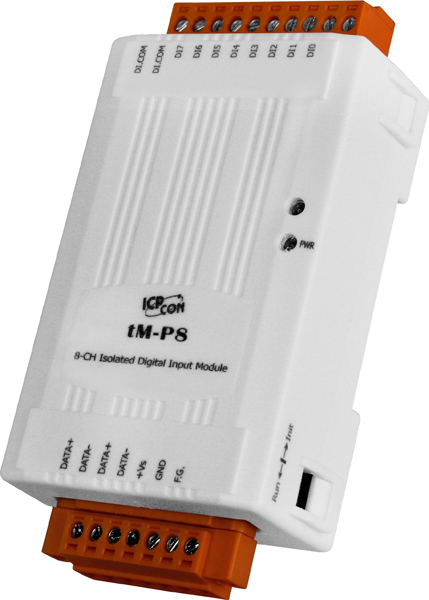

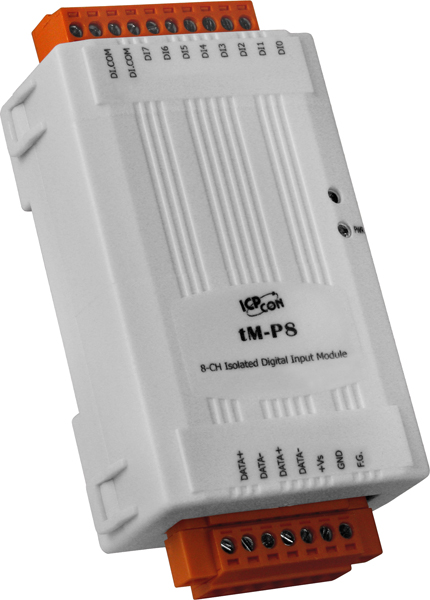

Модуль tM-P8 CR 8-channel Isolation Digital Input Module (RoHS)

Модуль tM-P8 CR от компании ICP DAS представляет собой устройство с 8 каналами изолированного цифрового входа, предназначенное для применения в промышленных системах автоматизации. Каждый канал оснащён фотопараллельной изоляцией, обеспечивая защиту от электромагнитных помех и повышая надёжность работы системы.

Ключевые технические особенности модуля tM-P8 CR включают:

• Типы входов: Мокрый контакт с возможностью выбора между режимами Sink и Source через соединения проводов.
• Счётчик: Каждый канал может функционировать как 16-битный счётчик, поддерживая максимальную частоту входного сигнала до 100 Гц и минимальную ширину импульса 5 мс.
• Защита: Встроенная защита от перенапряжений до ±70 В, защита от электростатических разрядов (ESD) по стандарту IEC 61000-4-2 до ±4 кВ для каждого канала и до ±8 кВ для случайной точки, а также защита от быстрых транзиентов (EFT) по IEC 61000-4-4 до ±4 кВ для линии питания.
• Изоляция: Внутренняя изоляция каналов логики составляет 3750 В постоянного тока, обеспечивая дополнительную защиту от помех.
• Интерфейс связи: RS-485 с поддержкой протоколов Modbus RTU и Modbus ASCII, обеспечивая гибкость в интеграции с различными системами управления.
• Электропитание: Рабочее напряжение от 10 до 30 В постоянного тока с потреблением тока до 0,2 Вт, что способствует энергоэффективности устройства.
• Условия эксплуатации: Рабочая температура от -25 до +75°C и влажность от 10 до 95% без конденсации, что позволяет использовать модуль в различных климатических условиях.
• Монтаж: Компактные габариты 52 x 98 x 27 мм и возможность монтажа на DIN-рейку упрощают установку и интеграцию в существующие системы.

Модуль tM-P8 CR предназначен для использования в различных областях промышленной автоматизации, включая:

• Системы управления промышленным оборудованием.
• Автоматизация зданий и сооружений.
• Системы управления в пищевой и напитковой промышленности.
• Производственные линии в полупроводниковой отрасли.
• Общие системы управления и мониторинга.

Преимущества использования модуля tM-P8 CR включают:

• Гибкость подключения: Возможность выбора между режимами Sink и Source для цифровых входов, что упрощает интеграцию с различными типами датчиков и устройств.
• Надёжность: Высокий уровень защиты от электромагнитных помех и перенапряжений, обеспечивающий стабильную работу в промышленных условиях.
• Энергоэффективность: Низкое потребление энергии способствует снижению эксплуатационных расходов.
• Универсальность: Поддержка стандартных протоколов Modbus RTU и Modbus ASCII облегчает интеграцию с различными системами управления и мониторинга.

Модуль tM-P8 CR является надёжным и эффективным решением для расширения возможностей систем автоматизации, обеспечивая высокую степень изоляции и защиты при сохранении гибкости и простоты интеграции.
