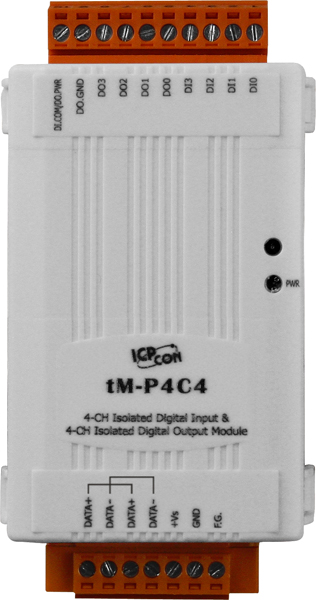

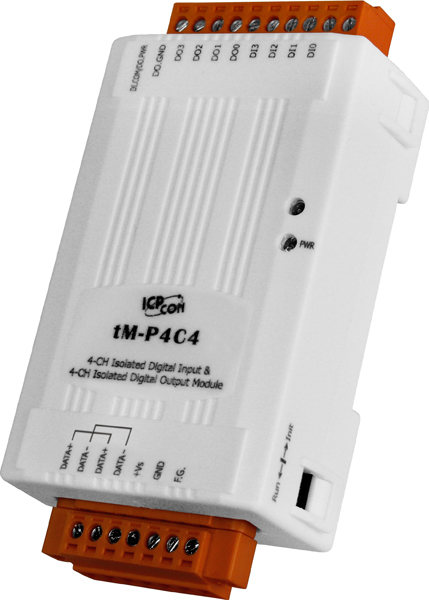

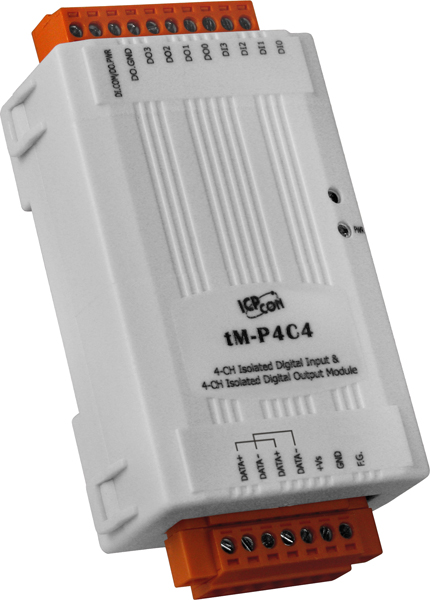

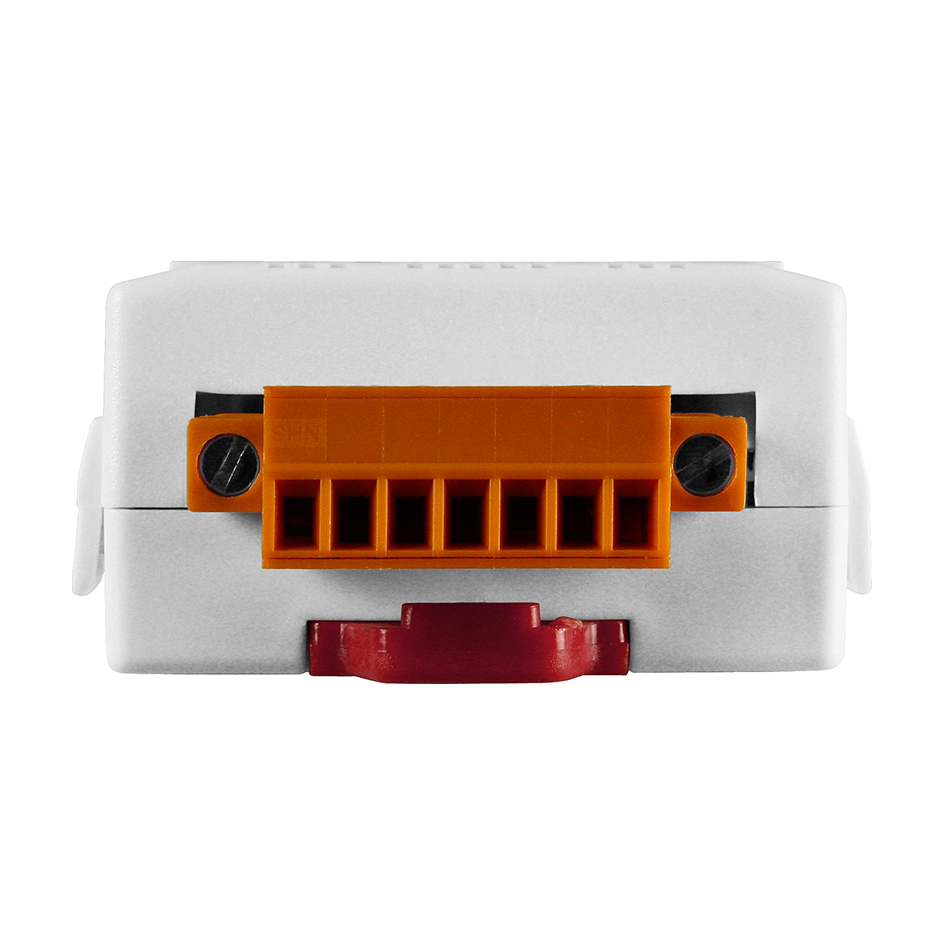

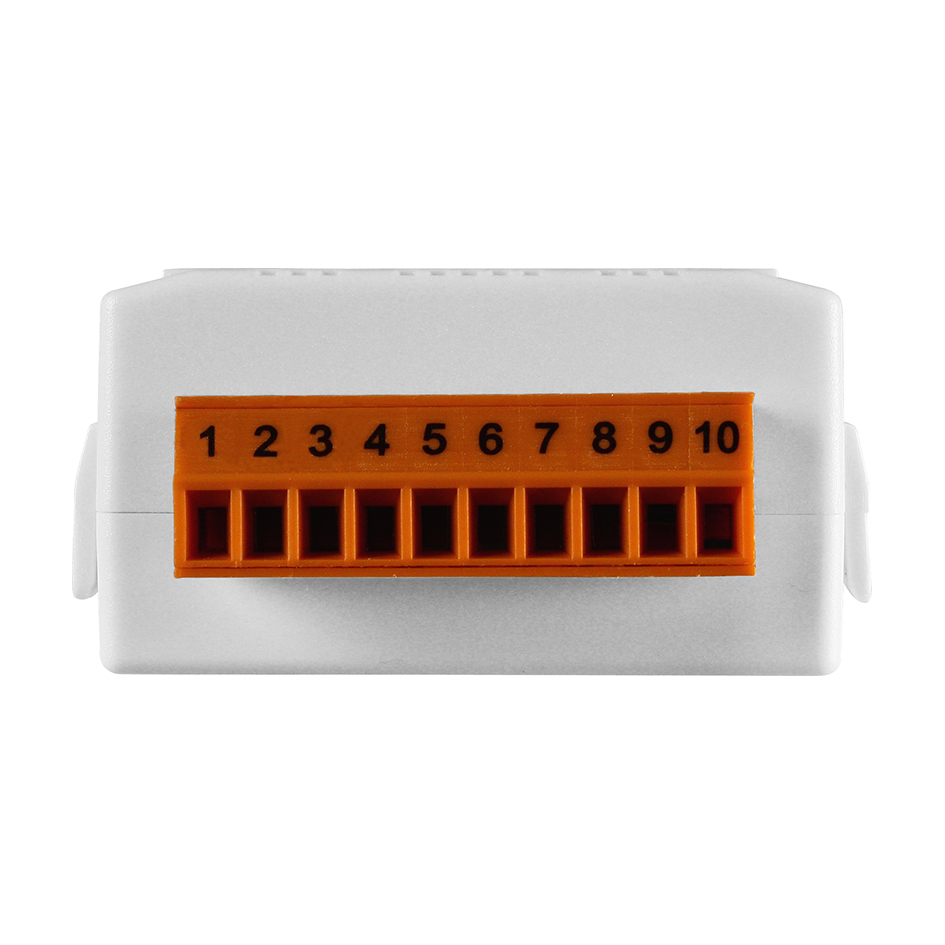

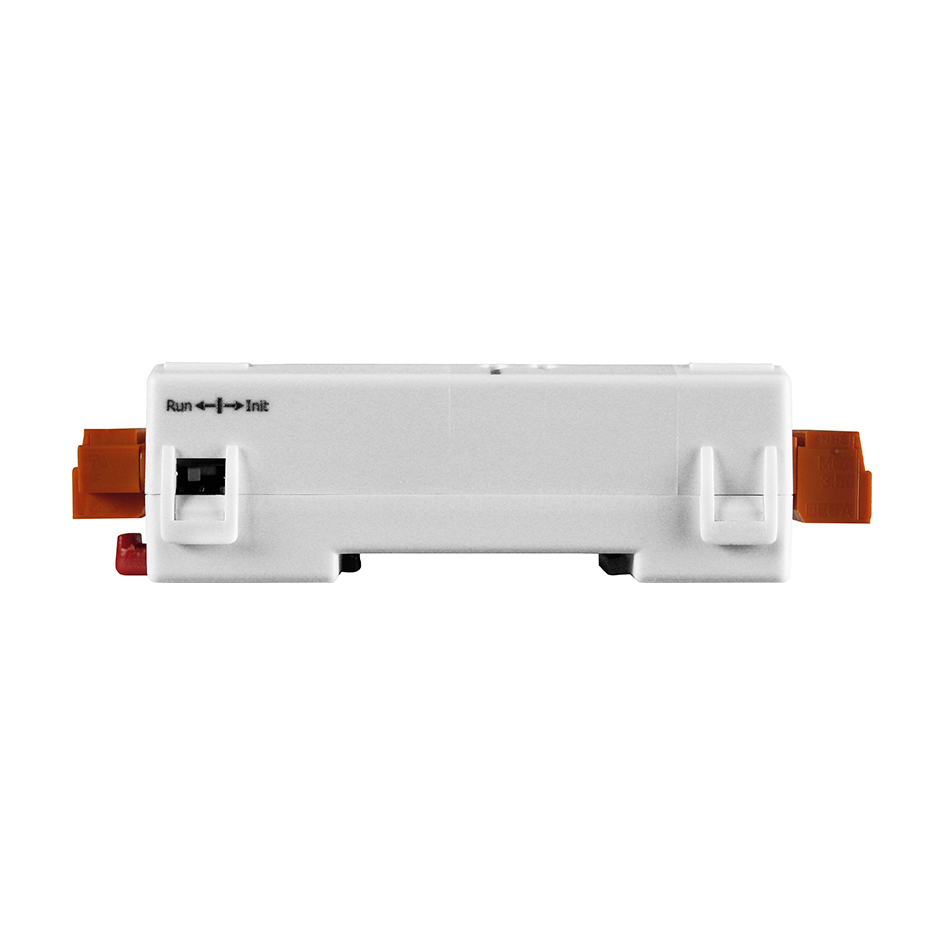

Модуль tM-P4C4 CR 4-channel Isolation Digital Input, 4-channel Isolation Digital Output Module (ROHS

Модуль tM-P4C4 CR от ICP DAS предназначен для интеграции в системы промышленной автоматизации, обеспечивая надежный и изолированный обмен цифровыми сигналами. Он оснащен четырьмя каналами дискретного ввода и четырьмя каналами дискретного вывода, каждый из которых имеет фотопараллельную изоляцию, что повышает устойчивость к электромагнитным помехам и защищает оборудование от перенапряжений.

Ключевые технические особенности модуля включают:

• Дискретный ввод: 4 канала с типом "мокрый контакт" (Source). Напряжение логического "1" составляет от +3.5 В до +50 В, а логического "0" — до +1 В. Входное сопротивление — 10 кОм при мощности 0.66 Вт. Каждый канал может функционировать как 16-битный счетчик с максимальной частотой входного сигнала до 100 Гц и минимальной шириной импульса 5 мс.
• Дискретный вывод: 4 канала с типом "открытый коллектор" (Sink, NPN). Напряжение нагрузки варьируется от +3.5 В до +50 В, с максимальным током нагрузки 700 мА на канал. Модуль оснащен защитой от короткого замыкания и перегрузки, а также возможностью программной настройки значений при подаче питания и безопасных значений.
• Изоляция и защита: Внутренняя изоляция между каналами достигает 3750 В постоянного тока. Модуль защищен от перенапряжений до ±70 В для входных каналов и ±60 В для выходных, а также от электростатических разрядов (ESD) до ±4 кВ для каждого канала и ±8 кВ для случайной точки. Защита от быстрых переходных процессов (EFT) составляет ±4 кВ для линии питания.
• Коммуникация: Интерфейс RS-485 поддерживает протоколы Modbus RTU, Modbus ASCII и DCON. Скорость передачи данных варьируется от 1200 до 115200 бит/с. Модуль оснащен двумя сторожевыми таймерами: аппаратным (2.3 секунды) и программным для передачи данных.
• Электропитание: Рабочее напряжение составляет от 10 до 30 В постоянного тока, с потреблением тока до 0.5 Вт. Модуль защищен от неверной полярности.
• Условия эксплуатации: Рабочая температура — от -25°C до +75°C, температура хранения — от -30°C до +75°C. Рабочая влажность — от 10% до 95% без образования конденсата.

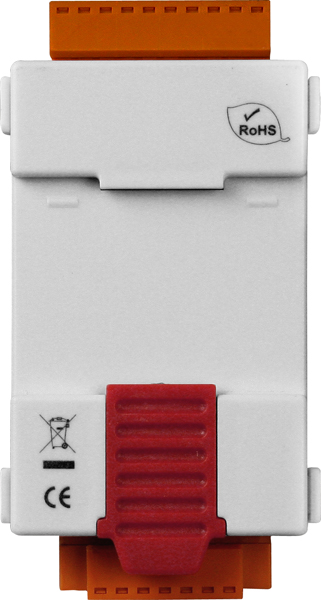

• Габариты и монтаж: Размеры модуля — 52 мм в ширину, 98 мм в длину и 27 мм в высоту. Устройство предназначено для монтажа на DIN-рейку.

Модуль tM-P4C4 CR находит применение в различных областях промышленной автоматизации, включая:

• Управление технологическими процессами;
• Мониторинг и управление промышленным оборудованием;
• Системы управления зданием;
• Производственные линии в пищевой и напитковой промышленности;
• Системы управления в полупроводниковой промышленности;
• Общие системы управления и мониторинга.

Преимущества модуля tM-P4C4 CR включают:

• Высокая степень изоляции, обеспечивающая защиту от электромагнитных помех;
• Гибкость в настройке значений при подаче питания и безопасных значений;
• Широкий диапазон рабочих температур, подходящий для различных промышленных условий;
• Компактные размеры и возможность монтажа на DIN-рейку, что упрощает интеграцию в существующие системы;
• Надежная защита от перенапряжений и коротких замыканий, повышающая долговечность устройства.

Модуль tM-P4C4 CR совместим с различными системами автоматизации, поддерживающими протоколы Modbus RTU, Modbus ASCII и DCON, что обеспечивает его интеграцию в широкий спектр промышленных приложений. Его надежность и функциональность делают его эффективным решением для задач, связанных с цифровым вводом и выводом в условиях промышленной эксплуатации.
