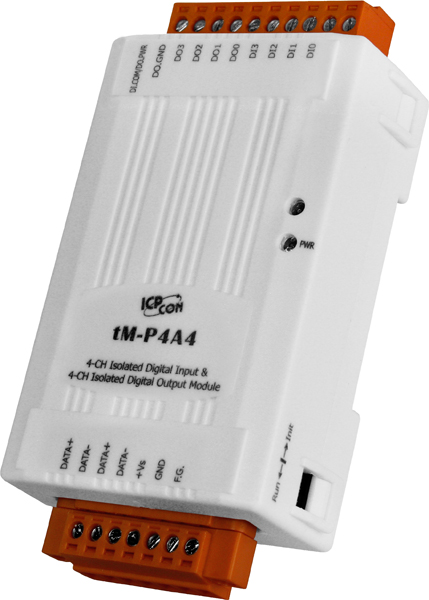

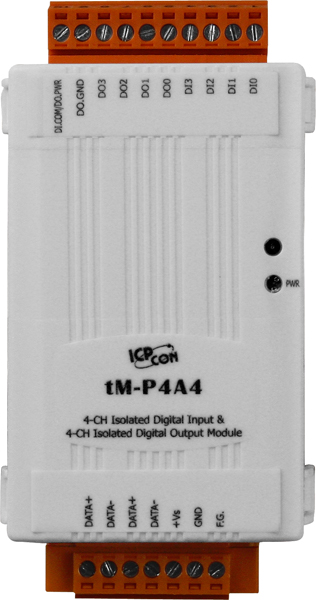

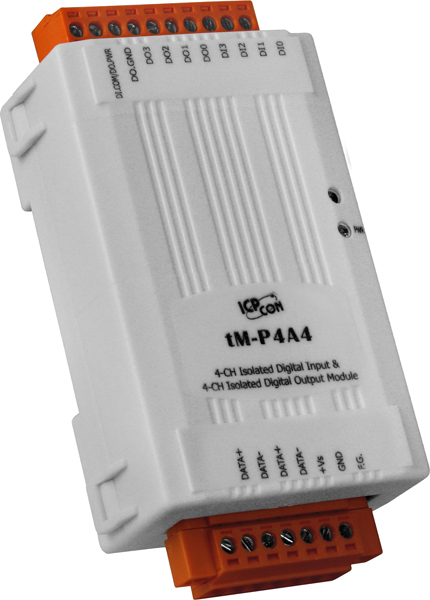

Модуль tM-P4A4 CR от компании ICP DAS представляет собой компактное устройство с четырьмя изолированными цифровыми входами и четырьмя изолированными цифровыми выходами, предназначенное для расширения возможностей промышленных систем автоматизации. Устройство обеспечивает надежную изоляцию сигналов, что повышает устойчивость системы к помехам и защищает оборудование от перенапряжений.
Ключевые технические особенности модуля tM-P4A4 CR включают:
- Цифровые входы: 4 канала с типом "мокрый контакт" (Sink). Уровень логического "0" составляет 0–1 В, а логического "1" — 3,5–50 В. Входное сопротивление — 10 кОм при потребляемой мощности 0,66 Вт. Каждый канал может функционировать как 16-битный счетчик с максимальной частотой 100 Гц.
- Цифровые выходы: 4 канала с типом "открытый эмиттер" (Source). Выходное напряжение — 10–40 В, максимальный ток на канал — 700 мА. Выходы могут работать в режиме источника (PNP).
- Протоколы связи: Поддержка Modbus RTU, Modbus ASCII и DCON, что обеспечивает широкую совместимость с различными промышленными контроллерами и системами автоматизации.
- Изоляция: Внутренняя изоляция каналов логики составляет 3750 В постоянного тока, что повышает надежность работы устройства в условиях электромагнитных помех.
- Защита: Модуль оснащен защитой от перенапряжений (70 В, 47 В постоянного тока), защитой от короткого замыкания и перегрузки (1,4 А), а также защитой от электростатического разряда (ESD) по стандарту IEC 61000-4-2: ±4 кВ для каждого канала и ±8 кВ для случайной точки.
- Питание: Рабочее напряжение — 10–30 В постоянного тока, с защитой от неверной полярности. Потребляемая мощность — 0,5 Вт.
- Условия эксплуатации: Рабочая температура — от -25 до +75 °C, рабочая влажность — 10–95% без конденсации влаги, что позволяет использовать модуль в различных климатических условиях.
- Монтаж: Компактные габариты (52 x 98 x 27 мм) и возможность монтажа на DIN-рейку обеспечивают удобство установки в распределительных щитах и шкафах управления.
Модуль tM-P4A4 CR идеально подходит для применения в системах автоматизации, где требуется надежный и изолированный ввод и вывод цифровых сигналов. Он может быть использован в различных отраслях, включая энергетику, нефтехимию, водоснабжение и водоотведение, а также в системах мониторинга и управления технологическими процессами. Благодаря поддержке стандартных протоколов связи и изоляции сигналов, модуль обеспечивает высокую степень защиты и совместимость с существующими промышленными системами.
Преимущества использования модуля tM-P4A4 CR:
- Надежность: Высокая степень изоляции и защита от перенапряжений обеспечивают стабильную работу системы в условиях электромагнитных помех.
- Гибкость: Поддержка нескольких протоколов связи позволяет интегрировать модуль в различные системы автоматизации.
- Удобство монтажа: Компактные размеры и возможность монтажа на DIN-рейку упрощают установку и экономят пространство в распределительных щитах.
- Широкий диапазон рабочих температур: Возможность эксплуатации в температурном диапазоне от -25 до +75 °C расширяет области применения модуля.
Модуль tM-P4A4 CR от ICP DAS является эффективным решением для расширения функциональности промышленных систем автоматизации, обеспечивая надежный и изолированный ввод и вывод цифровых сигналов в различных отраслях промышленности.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 52 x 98 x 27 |
| Потребление тока | 0.5 Вт |
| Светодиодные индикаторы | 1 индикатор Питание/Передача данных |
| Протоколы последовательной связи | Modbus ASCII DCON Modbus RTU |
| Сторожевой таймер | Есть |
| Тип каналов дискретного ввода | Мокрый контакт |
| Защита от перенапряжения | 70 В 47 В пост. |
| Входное сопротивление | 10 кОм, 0.66 Вт |
| Количество каналов дискретного ввода | 4 |
| Напряжение в закрытом состоянии | Мокрый контакт: +1 В пост. макс. |
| Тип подключения каналов дискретного ввода | Sink |
| Напряжение в открытом состоянии | Мокрый контакт: +4 ~ 50 В пост. |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +75 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Изоляция каналов внутренней логики | 3750 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Тип подключения каналов дискретного вывода | Source |
| Установка безопасного значения | Есть, настраивается программно |
| Напряжение нагрузки | +10 ~ 40 В пост. |
| Защита от короткого замыкания | Есть |
| Защита от перегрузки | 1.4 A |
| Количество каналов дискретного вывода | 4 |
| Тип каналов дискретного вывода | Открытый коллектор Тип 'открытый коллектор' |
| Максимальная нагрузка на канал | 650 мА |
| Установка значения при подаче питания | Есть, настраивается программно |
| Максимальная частота входного сигнала | 100 Гц |
| Минимальная ширина импульса | 5 мс |
| Максимальное разрешение счетчика | 16 бит |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода |
| Тип каналов | Дискретный ввод Дискретный вывод |
