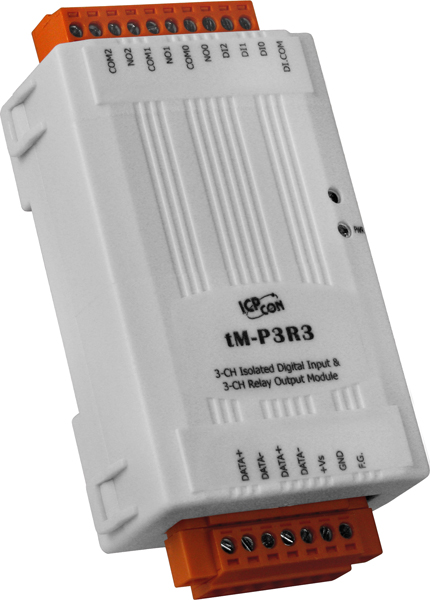

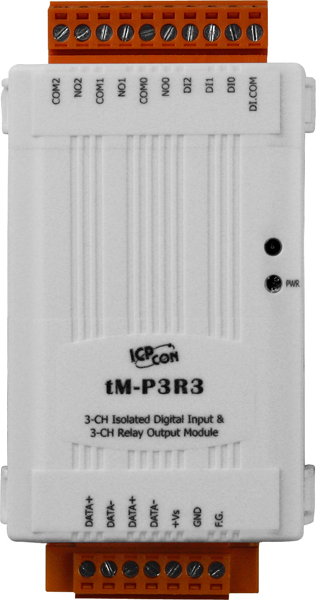

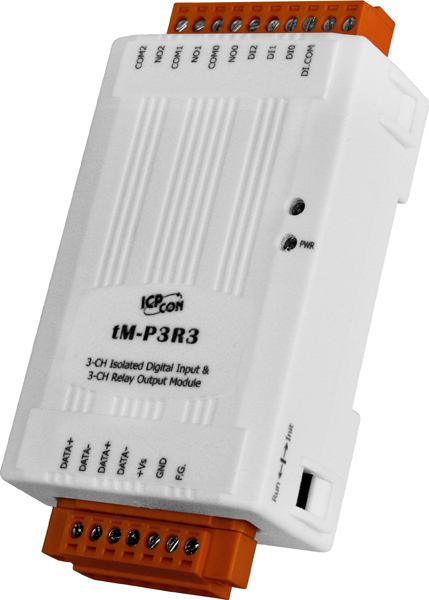

Модуль tM-P3R3 CR от компании ICP DAS предназначен для интеграции в системы автоматизации, требующие надежного ввода и вывода сигналов с изоляцией. Он оснащен тремя каналами изолированного дискретного ввода и тремя каналами силового релейного вывода, что делает его подходящим для различных промышленных приложений.
Ключевые технические особенности модуля включают:
- Дискретный ввод: три канала с типом подключения Sink/Source, поддерживающие мокрый контакт с диапазоном напряжений от +3.5 В до +50 В в открытом состоянии и до +1 В в закрытом. Входное сопротивление составляет 10 кОм при мощности 0.5 Вт. Защита от перенапряжения достигает 70 В.
- Релейный вывод: три канала с силовыми реле (Form A), способные коммутировать ток до 5 А при 250 В переменного тока и 5 А при 30 В постоянного тока. Время переключения реле — 6 мс, время восстановления — 3 мс. Механическая износостойкость реле составляет 20 миллионов переключений.
- Интерфейсы связи: один порт RS-485, поддерживающий протоколы Modbus RTU, Modbus ASCII и DCON. Скорость передачи данных варьируется от 1200 до 115200 бит/с.
- Электропитание: рабочее напряжение от 10 до 30 В постоянного тока, с потреблением 0.8 Вт. Модуль оснащен защитой от неверной полярности.
- Условия эксплуатации: рабочая температура от -25 до +75 °C, температура хранения от -30 до +75 °C. Рабочая влажность — от 10% до 95% без образования конденсата.
- Защита: защита от электростатических разрядов (ESD) по стандарту IEC 61000-4-2: ±4 кВ для каждого канала и ±8 кВ для случайной точки. Защита от быстрых транзиентных помех (EFT) по IEC 61000-4-4: ±4 кВ для линии питания. Изоляция каналов внутренней логики — 3750 В постоянного тока.
- Конструктивные особенности: пластиковый корпус с габаритами 52 x 98 x 27 мм, предназначен для монтажа на DIN-рейку.
Модуль tM-P3R3 CR находит применение в различных областях промышленной автоматизации, включая системы управления оборудованием, мониторинг состояния устройств, а также в качестве интерфейса между различными компонентами автоматизированных систем. Его изолированные входы и релейные выходы обеспечивают надежную защиту от помех и перенапряжений, что повышает общую устойчивость системы.
Преимущества модуля включают:
- Гибкость подключения: поддержка различных протоколов связи позволяет интегрировать модуль в существующие системы с минимальными усилиями.
- Надежность: изолированные входы и релейные выходы обеспечивают защиту от внешних помех и перенапряжений, увеличивая срок службы оборудования.
- Простота монтажа: компактные размеры и возможность монтажа на DIN-рейку упрощают установку и обслуживание устройства.
Модуль tM-P3R3 CR совместим с различными системами автоматизации, поддерживающими протоколы Modbus RTU, Modbus ASCII и DCON. Его можно интегрировать в системы управления, SCADA-системы, а также использовать в качестве интерфейса между различными компонентами автоматизированных процессов. Благодаря своим техническим характеристикам и конструктивным особенностям, модуль обеспечивает надежную и эффективную работу в широком спектре промышленных приложений.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 52 x 98 x 27 |
| Количество каналов релейного вывода | 3 |
| Светодиодные индикаторы | 1 индикатор Питание/Передача данных |
| Потребление тока | 0.8 Вт |
| Протоколы последовательной связи | Modbus ASCII DCON Modbus RTU |
| Сторожевой таймер | Есть |
| Тип каналов дискретного ввода | Мокрый контакт |
| Защита от перенапряжения | 70 В |
| Входное сопротивление | 10 кОм, 0.5 Вт |
| Количество каналов дискретного ввода | 3 |
| Напряжение в закрытом состоянии | Мокрый контакт: +1 В пост. макс. |
| Тип подключения каналов дискретного ввода | Sink/Source |
| Напряжение в открытом состоянии | Мокрый контакт: +3.5 ~ +50 В пост. |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Установка значения при подаче питания | Есть, настраивается программно |
| Механическая износостойкость | 20000000 переключений |
| Время восстановления | 3 мс |
| Установка безопасного значения | Есть, настраивается программно |
| Нагрузочная способность реле | 5 А при 250 В перем., 5 А при 30 В пост. |
| Тип каналов релейного вывода | Силовое реле (Form A) |
| Время переключения реле | 6 мс |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +75 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Изоляция каналов внутренней логики | 3750 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Максимальная частота входного сигнала | 100 Гц |
| Минимальная ширина импульса | 5 мс |
| Максимальное разрешение счетчика | 16 бит |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода |
| Тип каналов | Дискретный ввод Релейный вывод |
