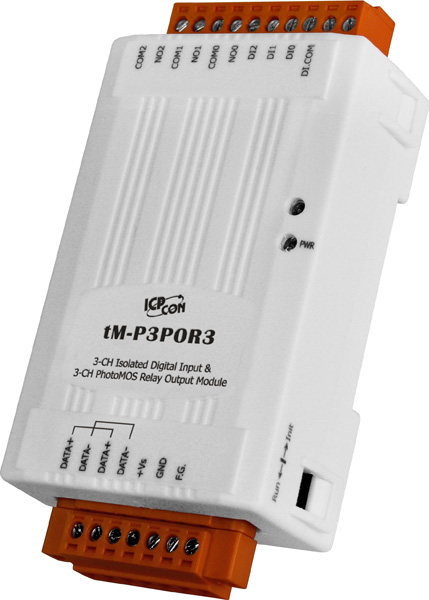

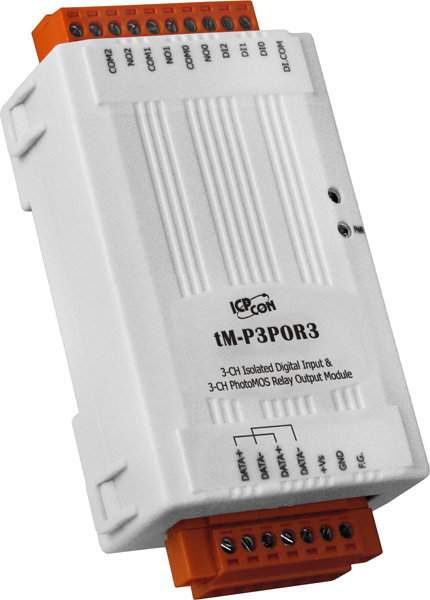

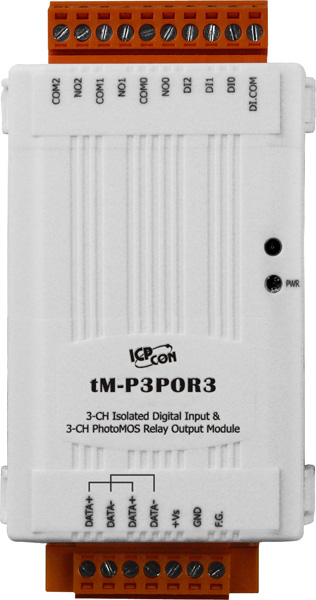

Модуль tM-P3POR3 CR от компании ICP DAS предназначен для интеграции в системы автоматизации, требующие надежного и изолированного ввода и вывода сигналов. Устройство оснащено тремя каналами дискретного ввода и тремя каналами опторелейного вывода, обеспечивая эффективное взаимодействие с различными промышленными компонентами.
Ключевые технические особенности модуля включают:
- Дискретный ввод: три канала с типом подключения Sink/Source, поддерживающие входное напряжение от 3,5 до 50 В постоянного тока. Входное сопротивление составляет 10 кОм при мощности 0,66 Вт.
- Релейный вывод: три канала с опторелейными выходами, обеспечивающими быструю реакцию (время переключения 5 мс) и высокую износостойкость (до 20 миллионов переключений). Нагрузочная способность реле — 5 А при 250 В переменного тока и 5 А при 30 В постоянного тока.
- Протоколы связи: поддержка Modbus RTU и Modbus ASCII, обеспечивающая совместимость с широким спектром промышленного оборудования.
- Защита: изоляция каналов внутренней логики на уровне 3750 В постоянного тока для дискретного ввода и 2000 В постоянного тока для опторелейного вывода. Защита от перенапряжения до 70 В и от электростатического разряда (ESD) согласно IEC 61000-4-2: ±4 кВ для каждого канала и ±8 кВ для случайной точки.
- Условия эксплуатации: широкий диапазон рабочих температур от -25 до +75°C и влажности от 10% до 95% без конденсации, что делает модуль подходящим для использования в различных климатических условиях.
Модуль tM-P3POR3 CR идеально подходит для применения в системах автоматизации, где требуется надежный и изолированный ввод и вывод сигналов. Его можно интегрировать в системы управления технологическими процессами, системы мониторинга и управления оборудованием, а также в системы сигнализации и оповещения. Благодаря поддержке стандартных протоколов связи и широкому диапазону рабочих условий, модуль обеспечивает гибкость и надежность в различных промышленных приложениях.
Преимущества использования tM-P3POR3 CR включают:
- Высокая изоляция: защита от перенапряжений и электростатических разрядов повышает надежность системы.
- Гибкость подключения: поддержка различных типов подключения для дискретных входов (Sink/Source) расширяет возможности интеграции.
- Простота монтажа: компактные размеры (52 x 98 x 27 мм) и возможность монтажа на DIN-рейку облегчают установку и обслуживание.
Совместимость с другими устройствами и системами гарантируется благодаря поддержке стандартных протоколов Modbus RTU и Modbus ASCII, что обеспечивает легкую интеграцию в существующие инфраструктуры автоматизации. Модуль tM-P3POR3 CR от ICP DAS является надежным и эффективным решением для задач ввода-вывода в промышленных системах автоматизации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 52 x 98 x 27 |
| Количество каналов релейного вывода | 3 |
| Потребление тока | 0.4 Вт |
| Протоколы последовательной связи | Modbus ASCII DCON Modbus RTU |
| Светодиодные индикаторы | 1 индикатор Питание/Передача данных |
| Сторожевой таймер | Есть |
| Тип каналов дискретного ввода | Мокрый контакт |
| Защита от перенапряжения | 70 В |
| Входное сопротивление | 10 кОм, 0.66 Вт |
| Количество каналов дискретного ввода | 3 |
| Напряжение в закрытом состоянии | Мокрый контакт: +1 В пост. макс. |
| Тип подключения каналов дискретного ввода | Sink/Source |
| Напряжение в открытом состоянии | Мокрый контакт: +3.5 ~ +50 В пост. |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Установка значения при подаче питания | Есть, настраивается программно |
| Время восстановления | 0.5 мс |
| Установка безопасного значения | Есть, настраивается программно |
| Тип каналов релейного вывода | Оптореле |
| Время переключения реле | 5 мс |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +75 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Изоляция каналов внутренней логики | 3750 В пост.тока для дискретного ввода, 2000 В пост. тока для опторелейного вывода |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Максимальная частота входного сигнала | 100 Гц |
| Минимальная ширина импульса | 5 мс |
| Максимальное разрешение счетчика | 16 бит |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода |
| Тип каналов | Дискретный ввод Релейный вывод |
