Модуль tM-DA1P1R1 CR 1-channel Isolated Analog Output, 1-channel Isolated Digital Input and 1-channe

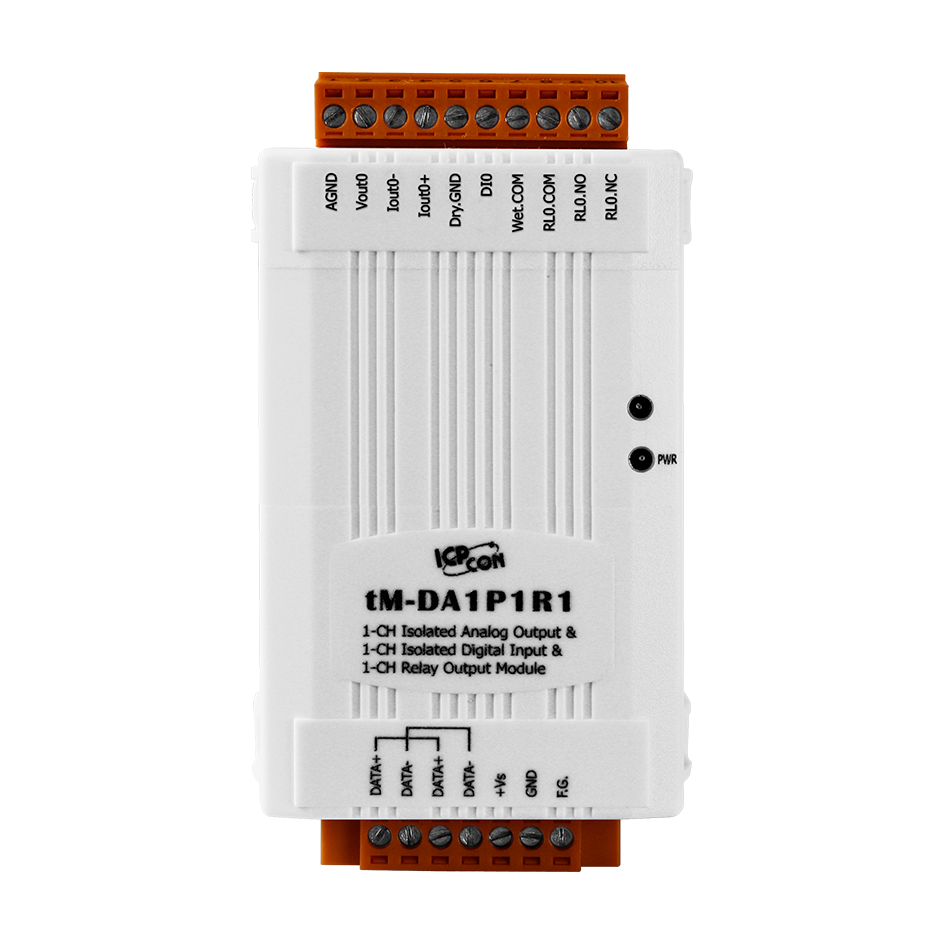

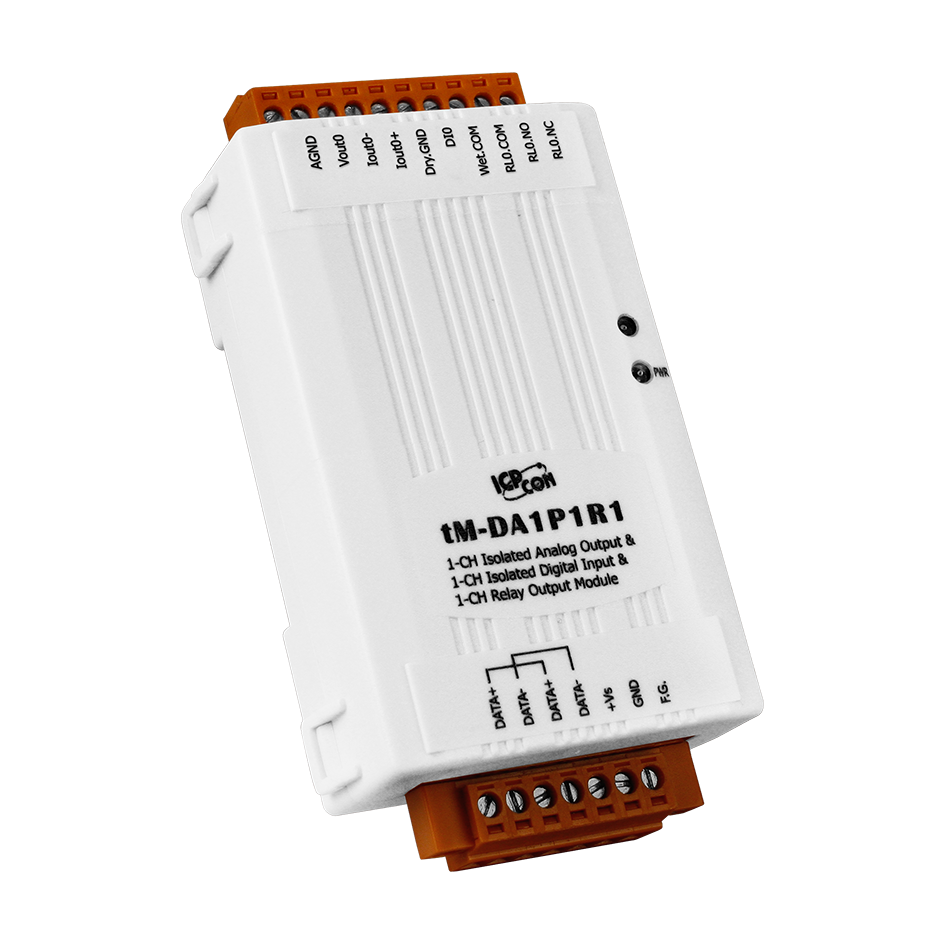

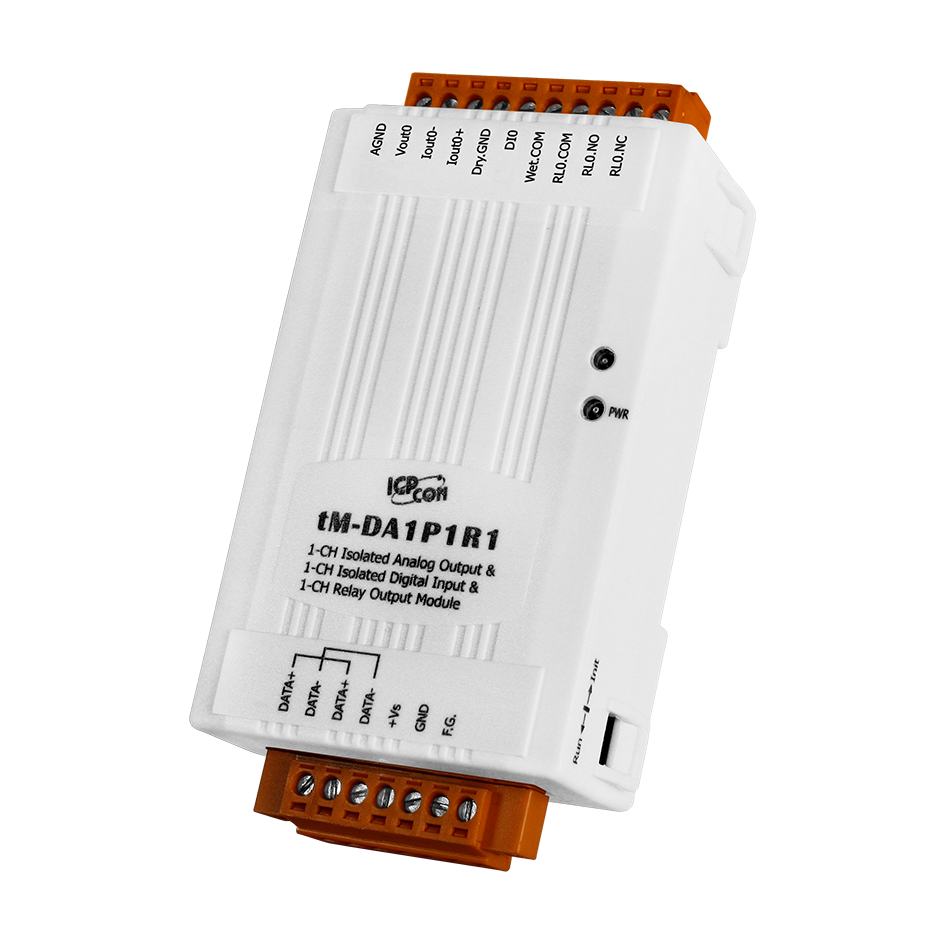

Модуль tM-DA1P1R1 CR от компании ICP DAS представляет собой компактное устройство с одним изолированным аналоговым выходом, одним изолированным дискретным входом и одним релейным выходом. Он предназначен для интеграции в системы автоматизации, требующие надежного и точного ввода-вывода сигналов в промышленных условиях.

**Ключевые технические особенности:**

• Аналоговый выход: 12-битный ЦАП с диапазоном выходных сигналов по току 0–20 мА и 4–20 мА, а также по напряжению 0–10 В. Это обеспечивает высокую точность и гибкость при подключении к различным устройствам.
• Дискретный вход: Один канал сухого контакта с входным сопротивлением 10 кОм и максимальной частотой входного сигнала 100 Гц. Поддерживает как сухой, так и мокрый контакт, что расширяет возможности применения.
• Релейный выход: Силовое реле Form C с нагрузочной способностью 10 А при 250 В переменного тока и 6 А при 250 В постоянного тока. Время переключения реле составляет не более 15 мс, что обеспечивает быструю реакцию системы.
• Коммуникация: Интерфейс RS-485 с поддержкой протоколов Modbus RTU и DCON, что обеспечивает совместимость с широким спектром промышленного оборудования.
• Защита: Изоляция каналов внутренней логики 2500 В постоянного тока, защита от перенапряжения ±70 В, защита от электростатических разрядов (ESD) ±4 кВ для каждого канала и ±8 кВ для случайной точки, защита от быстрых переходных процессов (EFT) ±4 кВ для линии питания.
• Условия эксплуатации: Рабочая температура от –25 до +75°C, рабочая влажность 10–95% без образования конденсата, что позволяет использовать модуль в различных климатических условиях.
• Энергопотребление: Потребление тока 1 Вт при рабочем напряжении 10–30 В постоянного тока, что способствует энергоэффективности системы.

**Области применения и целевая аудитория:**

Модуль tM-DA1P1R1 CR предназначен для использования в системах автоматизации, где требуется надежный и точный ввод-вывод сигналов. Он идеально подходит для применения в следующих областях:

• Промышленная автоматизация: Управление технологическими процессами, мониторинг и управление оборудованием на производственных предприятиях.
• Энергетика: Системы управления и мониторинга энергетических объектов, включая электростанции и подстанции.
• Системы безопасности: Интеграция в системы сигнализации и контроля доступа для обеспечения безопасности объектов.
• Умные здания: Управление освещением, отоплением и вентиляцией в коммерческих и жилых зданиях.

**Преимущества и совместимость:**

• Компактные размеры: Габариты 52 x 98 x 27 мм и монтаж на DIN-рейку позволяют экономить пространство в распределительных щитах и шкафах управления.
• Гибкость подключения: Поддержка различных типов входов и выходов (аналоговых, дискретных, релейных) обеспечивает универсальность применения в различных системах.
• Высокая износостойкость: Механическая износостойкость реле составляет 10 000 000 переключений, а электрическая — 50 000 переключений, что гарантирует долгосрочную эксплуатацию устройства.
• Защищенность: Высокий уровень защиты от перенапряжений и электростатических разрядов повышает надежность работы в промышленных условиях.
• Совместимость: Поддержка протоколов Modbus RTU и DCON обеспечивает интеграцию с широким спектром промышленного оборудования и систем управления.

Модуль tM-DA1P1R1 CR от ICP DAS является надежным и эффективным решением для задач ввода-вывода в системах автоматизации, обеспечивая высокую точность, гибкость и долговечность при эксплуатации в различных промышленных сферах.

Основные характеристики:
