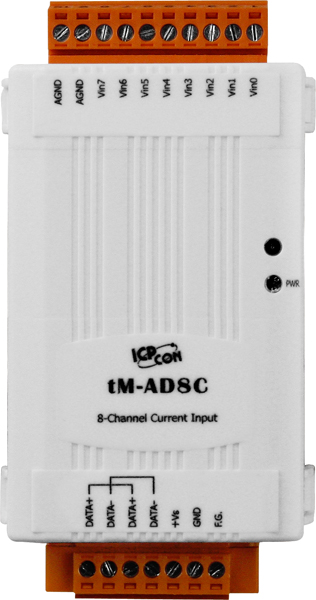

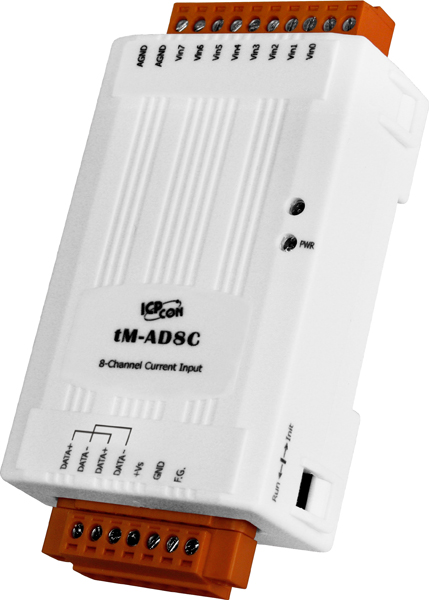

Модуль tM-AD8C CR 8-channel Isolation Current Input Module (RoHS)

Модуль tM-AD8C CR от компании ICP DAS представляет собой 8-канальный изолированный модуль аналогового тока, предназначенный для промышленного использования. Он обеспечивает надежный и точный сбор данных с различных датчиков и устройств, работающих в диапазоне токов 0–20 мА и 4–20 мА.

Ключевые технические особенности модуля tM-AD8C CR включают:

• 8 однонаправленных аналоговых входных каналов, поддерживающих диапазоны токов 0–20 мА и 4–20 мА.
• Разрешение АЦП: 14 бит в нормальном режиме (10 Гц) и 12 бит в ускоренном режиме (200 Гц).
• Точность измерений: ±0,1% в нормальном режиме и ±0,5% в ускоренном режиме.
• Входное сопротивление: 125 Ом, обеспечивающее совместимость с различными источниками сигнала.
• Протоколы связи: поддержка Modbus RTU, Modbus ASCII и DCON, что обеспечивает гибкость интеграции в различные системы управления.
• Защита от электромагнитных помех: защита от ESD (IEC 61000-4-2) до ±4 кВ для каждого канала и от EFT (IEC 61000-4-4) до ±4 кВ для линии питания.
• Внутренняя изоляция: 2500 В постоянного тока между полем и логикой, обеспечивающая защиту от перенапряжений.
• Широкий диапазон рабочих температур: от -25°C до +75°C, что позволяет использовать модуль в различных климатических условиях.
• Монтаж: установка на DIN-рейку, обеспечивающая удобство монтажа в распределительных щитах и шкафах управления.

Модуль tM-AD8C CR предназначен для применения в различных областях промышленности, включая:

• Промышленную автоматизацию: интеграция с системами SCADA для мониторинга и управления технологическими процессами.
• Промышленное оборудование: сбор данных с датчиков тока для контроля работы машин и механизмов.
• Системы автоматизации зданий: мониторинг потребления энергии и управление освещением и отоплением.
• Системы питания и распределения: контроль токов в распределительных щитах и трансформаторных подстанциях.
• Системы управления водоснабжением: мониторинг работы насосных станций и водоочистных сооружений.

Преимущества модуля tM-AD8C CR включают:

• Высокая надежность: защита от перенапряжений и электромагнитных помех обеспечивает стабильную работу в сложных промышленных условиях.
• Гибкость интеграции: поддержка различных протоколов связи и диапазонов входных сигналов позволяет легко интегрировать модуль в существующие системы.
• Экономичность: оптимальное соотношение цены и качества делает модуль доступным для широкого круга пользователей.
• Простота монтажа: компактные размеры и возможность установки на DIN-рейку упрощают процесс монтажа и обслуживания.

Модуль tM-AD8C CR является надежным и эффективным решением для сбора и передачи данных с аналоговых датчиков тока в промышленных приложениях, обеспечивая высокую точность измерений и устойчивость к внешним воздействиям.
