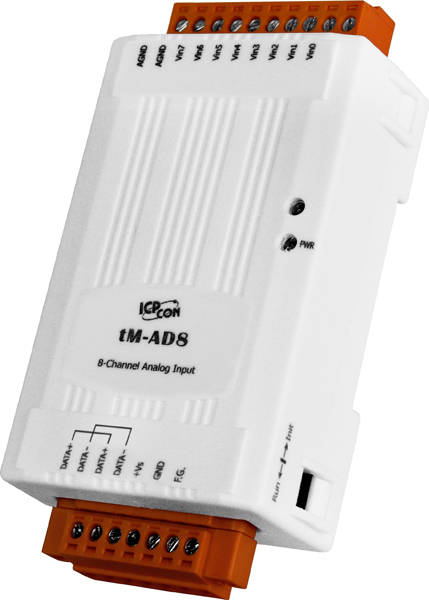

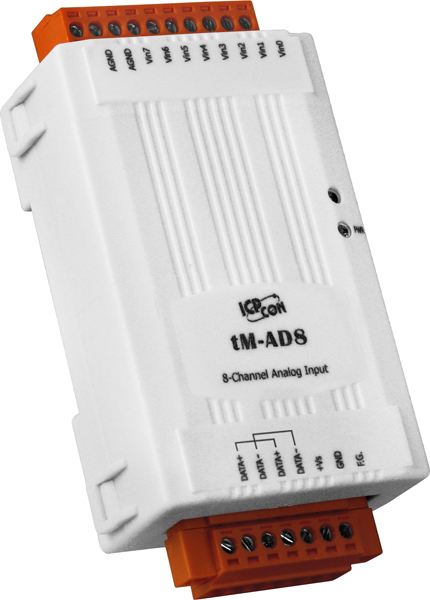

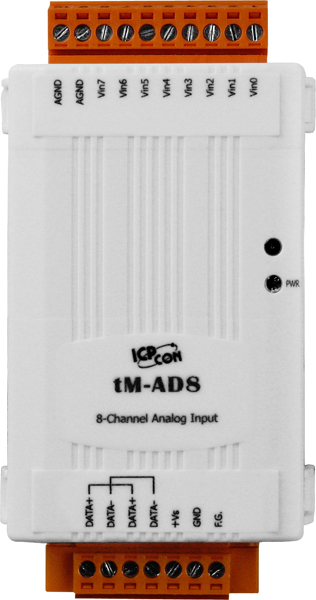

Модуль tM-AD8 CR 8-channel Isolation Analog Input Module with High Voltage Protection (RoHS)

Модуль tM-AD8 CR от компании ICP DAS представляет собой устройство с 8 каналами изолированного аналогового ввода, предназначенное для интеграции в системы автоматизации и мониторинга. Он обеспечивает высокую точность измерений и надежную защиту от внешних помех, что делает его идеальным выбором для промышленных приложений, требующих надежного сбора данных с аналоговых датчиков.

**Ключевые технические особенности:**

• Количество каналов: 8 изолированных каналов аналогового ввода, поддерживающих различные диапазоны входных сигналов: 0–1 В, 0–2,5 В, 0–5 В, 0–10 В и 0–500 мВ.
• Разрешение АЦП: 12 бит в обычном режиме и 14 бит в ускоренном режиме, обеспечивая высокую точность измерений.
• Частота дискретизации: 10 Гц в обычном режиме и 200 Гц в ускоренном режиме, позволяя адаптировать модуль под различные требования к скорости сбора данных.
• Протоколы связи: Поддержка Modbus RTU, Modbus ASCII и DCON, обеспечивая гибкость в интеграции с различными системами управления.
• Защита от перенапряжения: Встроенная защита от перенапряжения до 120 В постоянного тока, повышающая надежность работы в условиях электромагнитных помех.
• Изоляция каналов: Внутренняя изоляция каналов логики до 2500 В постоянного тока, обеспечивающая защиту от высоковольтных импульсов.
• Защита от ESD и EFT: Защита от электростатических разрядов (ESD) до ±4 кВ для каждого канала и от быстрых переходных процессов (EFT) до ±4 кВ для линии питания, соответствующая стандартам IEC 61000-4-2 и IEC 61000-4-4.
• Рабочие условия: Широкий диапазон рабочих температур от -25°C до +75°C и рабочая влажность от 10% до 95% без конденсации, что позволяет использовать модуль в различных климатических условиях.
• Питание: Напряжение питания от 10 до 30 В постоянного тока, с защитой от неверной полярности, обеспечивая гибкость в выборе источника питания.
• Монтаж: Компактные габариты (52 x 98 x 27 мм) и возможность монтажа на DIN-рейку упрощают интеграцию в существующие системы.

**Области применения и целевая аудитория:**

Модуль tM-AD8 CR предназначен для использования в промышленных системах автоматизации, где требуется надежный сбор и передача данных с аналоговых датчиков. Он идеально подходит для следующих областей:

• Энергетика: Мониторинг параметров электрических сетей, включая напряжение и ток, для обеспечения эффективного управления и предотвращения аварийных ситуаций.
• Промышленное оборудование: Сбор данных с различных датчиков для контроля технологических процессов и повышения их эффективности.
• Системы безопасности: Интеграция с системами сигнализации и контроля доступа для обеспечения комплексной безопасности объектов.
• Умные здания: Управление климатическими системами, освещением и другими инженерными системами на основе данных с аналоговых датчиков.

**Преимущества и совместимость:**

• Высокая точность и надежность: Высокое разрешение АЦП и защита от перенапряжений обеспечивают точные и надежные измерения в различных условиях эксплуатации.
• Гибкость интеграции: Поддержка нескольких протоколов связи и возможность индивидуальной настройки каналов позволяют легко интегрировать модуль в существующие системы управления.
• Устойчивость к внешним воздействиям: Защита от электростатических разрядов и быстрых переходных процессов повышает надежность работы в промышленных условиях с высоким уровнем электромагнитных помех.
• Простота монтажа: Компактные размеры и возможность монтажа на DIN-рейку упрощают установку и экономят пространство в распределительных щитах.

Модуль tM-AD8 CR от ICP DAS является надежным и высокоточным решением для сбора аналоговых данных в промышленных системах, обеспечивая гибкость, защиту и простоту интеграции в различные приложения.
