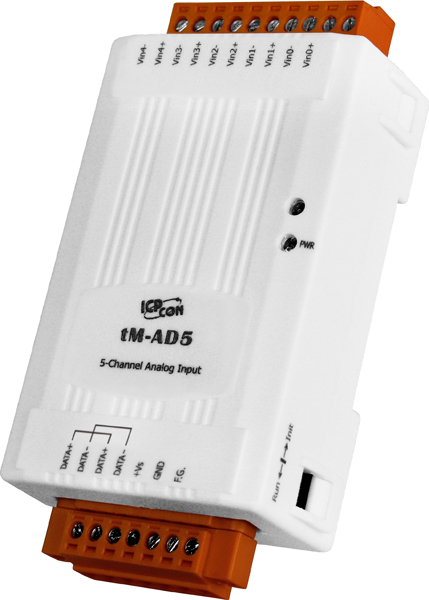

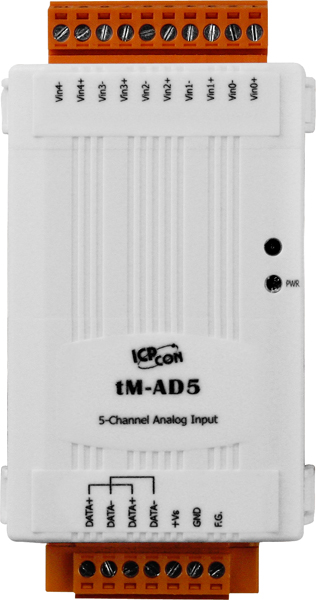

Модуль tM-AD5 CR 5-channel Isolation Analog Input Module with High Voltage Protection (RoHS)

Модуль tM-AD5 CR от компании ICP DAS представляет собой устройство с пятью дифференциальными каналами аналогового ввода, предназначенное для промышленного применения. Он обеспечивает изоляцию входных сигналов и защиту от перенапряжений, что делает его надежным компонентом в системах автоматизации.

**Ключевые технические особенности:**

• Дифференциальные каналы аналогового ввода: 5 каналов с диапазоном входных сигналов по напряжению ±5 В, ±10 В, ±2,5 В и ±1 В, что позволяет подключать различные датчики и устройства.
• Разрешение и точность АЦП: 12-битное разрешение с точностью ±0,1% в обычном режиме (10 Гц) и 14-битное разрешение с точностью ±0,5% в ускоренном режиме (200 Гц), обеспечивая высокую точность измерений.
• Защита от перенапряжений: защита от перенапряжений до 120 В постоянного тока, что повышает надежность работы устройства в условиях электрических помех.
• Изоляция каналов внутренней логики: 2500 В постоянного тока, обеспечивая защиту от высоковольтных импульсов и предотвращая повреждение внутренней электроники.
• Защита от электростатического разряда (ESD): ±4 кВ для каждого канала и ±8 кВ для случайной точки, соответствующая стандарту IEC 61000-4-2, что повышает устойчивость устройства к внешним электростатическим воздействиям.
• Защита от быстрых транзиентных помех (EFT): ±4 кВ для линии питания, соответствующая стандарту IEC 61000-4-4, обеспечивая защиту от коротких импульсов напряжения.
• Сторожевой таймер: наличие аппаратного сторожевого таймера (2,3 секунды) и программного таймера для передачи данных, что повышает надежность работы устройства.
• Интерфейс связи: один порт RS-485 с поддержкой протоколов Modbus RTU, Modbus ASCII и DCON, обеспечивая гибкость в интеграции с различными системами управления.
• Электропитание: рабочее напряжение 10–30 В постоянного тока с защитой от неверной полярности и потреблением тока 1,0 Вт, что делает устройство энергоэффективным.
• Условия эксплуатации: рабочая температура от -25 до +75 °C, температура хранения от -30 до +75 °C, рабочая влажность 10–95% без конденсации, что позволяет использовать модуль в различных климатических условиях.
• Монтаж: установка на DIN-рейку, что упрощает интеграцию в существующие системы и обеспечивает удобство монтажа.

**Области применения и целевая аудитория:**

Модуль tM-AD5 CR предназначен для использования в системах промышленной автоматизации, включая управление технологическими процессами, мониторинг оборудования и сбор данных с различных датчиков. Он будет полезен для инженеров и технических специалистов, занимающихся проектированием и обслуживанием автоматизированных систем, требующих надежного и точного сбора аналоговых данных.

**Преимущества и совместимость:**

• Высокая точность измерений: благодаря 12- и 14-битному разрешению и низкой погрешности, модуль обеспечивает достоверные данные для анализа и принятия решений.
• Устойчивость к внешним воздействиям: защита от перенапряжений, электростатических разрядов и быстрых транзиентных помех повышает надежность работы устройства в сложных условиях.
• Гибкость в интеграции: поддержка стандартных протоколов Modbus RTU, Modbus ASCII и DCON позволяет легко интегрировать модуль в различные системы управления и мониторинга.
• Энергоэффективность: низкое потребление тока и защита от неверной полярности способствуют экономии энергии и увеличению срока службы устройства.
• Простота монтажа: компактные размеры и возможность установки на DIN-рейку облегчают процесс монтажа и экономят пространство в распределительных щитах.

Модуль tM-AD5 CR от ICP DAS является надежным и эффективным решением для сбора и изоляции аналоговых сигналов в промышленных системах, обеспечивая высокую точность измерений и защиту от внешних воздействий.
