Модуль tM-AD4P2C2 CR 4-Channel Isolated Analog Input and 2-channel Isolated Digital Input and 2-chan

Артикул: tM-AD4P2C2 CR
Характеристики
Полное наименование:
—
Модуль tM-AD4P2C2 CR 4-Channel Isolated Analog Input and 2-channel Isolated Digital Input and 2-channel Digital Output Module
Срок гарантии
—
12 мес.
77 885 тенге/шт
Варианты цен
77 885 тенге/шт
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

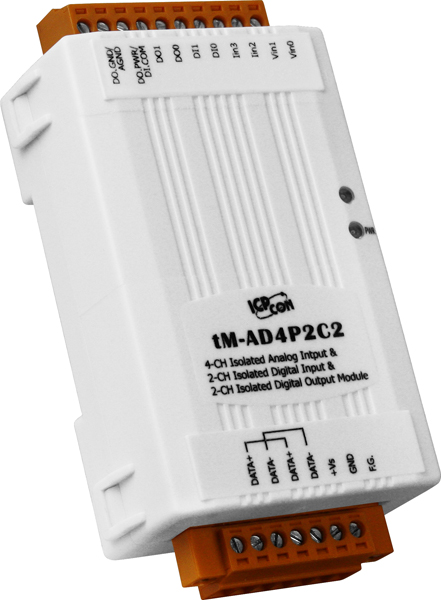

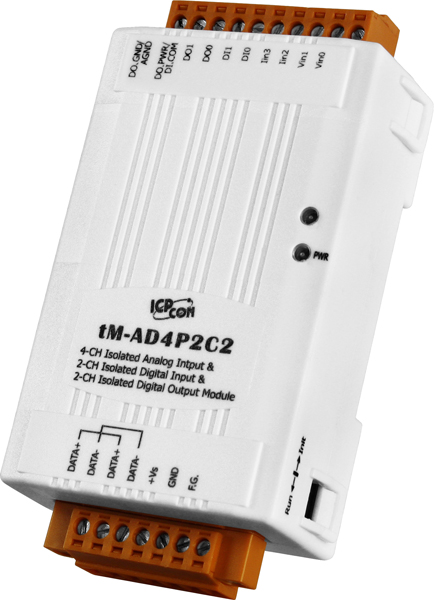

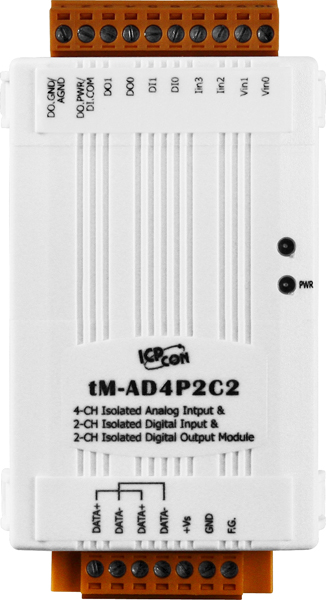

Модуль tM-AD4P2C2 CR от компании ICP DAS представляет собой компактное устройство ввода-вывода, предназначенное для интеграции в системы автоматизации и мониторинга. Он оснащён четырьмя каналами аналогового ввода, двумя каналами дискретного ввода и двумя каналами дискретного вывода, что обеспечивает гибкость при подключении различных типов сигналов.

Ключевые технические особенности модуля включают:

  • Аналоговый ввод: два канала с 14-битным АЦП, поддерживающие диапазоны входных сигналов по напряжению (±1 В, ±2,5 В, ±5 В, ±10 В) и по току (0–20 мА, 4–20 мА, ±20 мА). Частота дискретизации составляет 10 Гц в обычном режиме и 200 Гц в ускоренном.
  • Дискретный ввод: два канала с типом "мокрый контакт" (source), способные функционировать как 16-битные счётчики с максимальной частотой 100 Гц.
  • Дискретный вывод: два канала с открытым эмиттером (sink), обеспечивающие выходное напряжение 3,5–50 В и максимальный ток 700 мА.
  • Протоколы связи: поддержка Modbus RTU, Modbus ASCII и DCON, что обеспечивает совместимость с широким спектром промышленного оборудования.
  • Защита: защита от перенапряжения до 120 В постоянного тока, защита ESD (IEC 61000-4-2) ±4 кВ для каждого канала и EFT (IEC 61000-4-4) ±4 кВ для линии питания.
  • Изоляция: внутренняя изоляция каналов логики 2500 В постоянного тока, защита по току 50 мА при 110 В постоянного тока.
  • Условия эксплуатации: рабочая температура от -25 до +75°C, рабочая влажность 10–95% без конденсации.
  • Питание: входное напряжение 10–30 В постоянного тока, потребляемая мощность 1,0 Вт.
  • Монтаж: установка на DIN-рейку, габаритные размеры 52 x 98 x 27 мм.

Модуль tM-AD4P2C2 CR предназначен для использования в различных областях промышленной автоматизации, включая системы мониторинга и управления технологическими процессами, системы сбора данных, а также в качестве интерфейса между различными типами датчиков и управляющими системами. Его возможности по обработке аналоговых и дискретных сигналов делают его универсальным решением для интеграции в сложные системы автоматизации.

Преимущества модуля включают:

  • Компактные размеры, позволяющие экономить пространство при монтаже.
  • Гибкость в настройке входных и выходных сигналов, что упрощает интеграцию с различными типами оборудования.
  • Высокий уровень защиты от внешних воздействий, обеспечивающий надёжную работу в промышленных условиях.
  • Поддержка стандартных промышленных протоколов связи, что облегчает интеграцию в существующие системы автоматизации.

Модуль tM-AD4P2C2 CR является надёжным и эффективным решением для задач ввода-вывода в системах автоматизации, обеспечивая высокую степень защиты и гибкость при интеграции с различным промышленным оборудованием.

Основные характеристики:

ХарактеристикаЗначение
Габаритные размеры, мм 52 x 98 x 27
Частота дискретизации Обычный режим: 10 Гц Ускоренный режим: 200 Гц
Светодиодные индикаторы 1 индикатор Питание/Передача данных
Потребление тока 1.0 Вт
Протоколы последовательной связи Modbus ASCII
DCON
Modbus RTU
Сторожевой таймер Есть
Тип каналов дискретного ввода Мокрый контакт
Защита от перенапряжения 70 В
120 В пост.
60 В пост.
Входное сопротивление 10 кОм, 0.5 Вт
По напряжению: 10 МОм (ассиметричные)
По току: 136 Ом
Количество каналов дискретного ввода 2
Напряжение в закрытом состоянии +1 В пост. макс.
Тип подключения каналов дискретного ввода Source
Напряжение в открытом состоянии +3.5 ~ 50 В пост.
Материал корпуса Пластик
Монтаж На DIN-рейку
Системные индикаторы 1 индикатор Питание/Передача данных
Рабочее напряжение 10 ~ 30 В пост.тока
Защита от неверной полярности Есть
Рабочая температура, °C -25 ~ +75
Температура хранения, °C -30 ~ +75
Рабочая влажность, % 10 ~ 95, без образования конденсата
Скорость передачи данных, бит/с 1200 ~ 115200
Интерфейс RS-485
Изоляция каналов внутренней логики 2500 В пост.тока
Защита ESD (IEC 61000-4-2) ±4 кВ для каждого канала
±8 кВ для случайной точки
Защита EFT (IEC 61000-4-4) ±4 кВ для линии питания
Индивидуальная настройка каналов Есть
Тип каналов аналогового ввода Потенциальные
Количество каналов АЦП 2
Защита по току Есть, 50 мА при 110 В пост.
Диапазон входных сигналов по току ±20 мА
0 ~ 20 мА
4 ~ 20 мА
Диапазон входных сигналов по напряжению ±5 В
±10 В
±2.5 В
±1 В
Разрешение АЦП 12 бит
14 бит
Точность АЦП Ускоренный режим: ±0.5% от полного диапазона
Обычный режим: ±0.1% от полного диапазона
Тип подключения каналов дискретного вывода Sink
Установка безопасного значения Есть, настраивается программно
Напряжение нагрузки +3.5 ~ +50 В пост.
Защита от короткого замыкания Есть
Защита от перегрузки 1.4 A
Количество каналов дискретного вывода 2
Тип каналов дискретного вывода Открытый коллектор
Тип 'открытый коллектор'
Максимальная нагрузка на канал 700 мА
Установка значения при подаче питания Есть, настраивается программно
Максимальная частота входного сигнала 50 Гц
Минимальная ширина импульса 10 мс
Максимальное разрешение счетчика 16 бит
Тип устройства Модуль дискретного ввода
Модуль дискретного вывода
Модуль аналогового ввода
Тип каналов Аналоговый ввод
Дискретный ввод
Дискретный вывод
