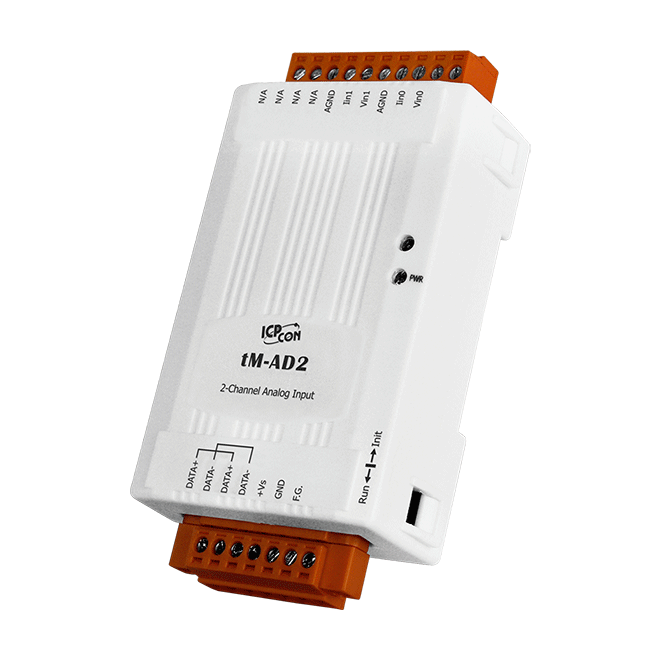

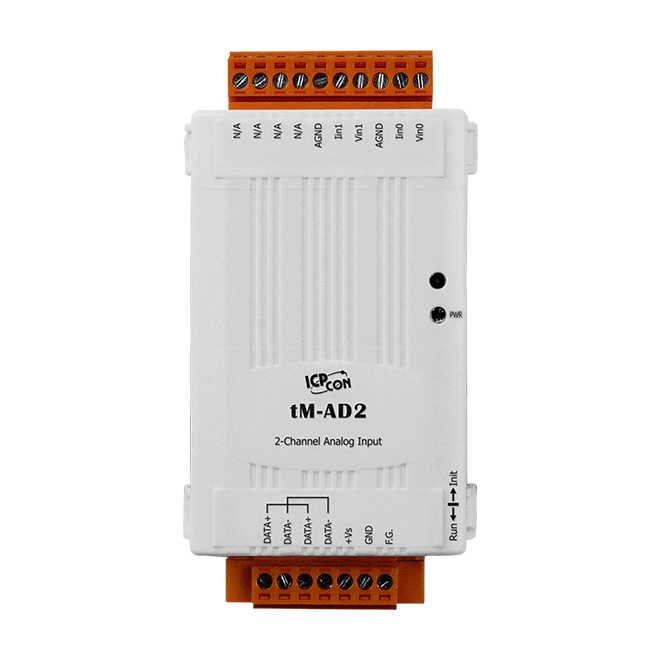

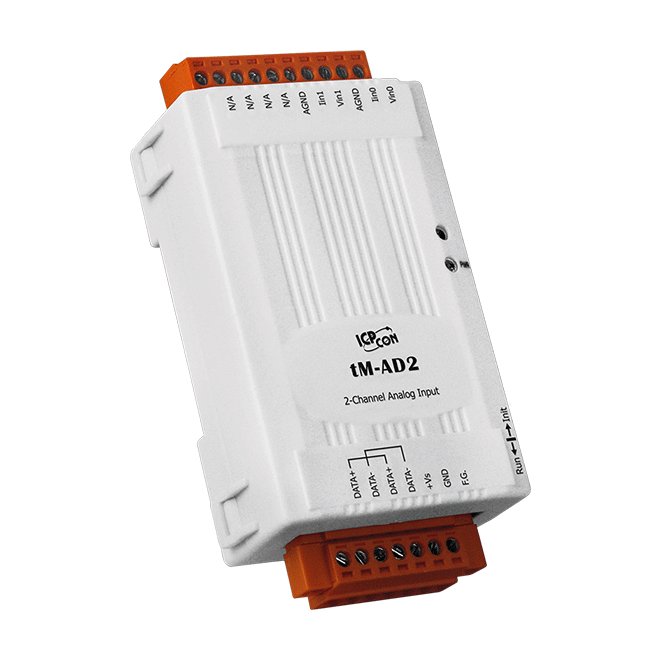

Модуль tM-AD2 от ICP DAS представляет собой двухканальный изолированный модуль аналогового ввода, предназначенный для интеграции в системы автоматизации и мониторинга. Он обеспечивает высокую защиту от перенапряжений и совместим с промышленными протоколами Modbus RTU, Modbus ASCII и DCON, что делает его универсальным решением для различных приложений.
**Ключевые технические особенности:**
- Количество каналов: 2 канала с одиночным входом.
- Диапазоны входных сигналов: Напряжение: 0–500 мВ, 0–1 В, 0–2,5 В, 0–5 В, 0–10 В; Ток: 0–20 мА, 4–20 мА.
- Разрешение АЦП: 14 бит в нормальном режиме, с точностью ±0,1%; 12 бит в ускоренном режиме, с точностью ±0,5%.
- Частота дискретизации: 10 Гц в нормальном режиме; 200 Гц в ускоренном режиме.
- Защита от перенапряжений: 120 В постоянного тока на каждый канал.
- Изоляция: Внутримодульная изоляция 2500 В постоянного тока; защита от электростатических разрядов (ESD) ±4 кВ для каждого канала и ±8 кВ для случайной точки; защита от быстрых переходных процессов (EFT) ±4 кВ для линии питания.
- Интерфейс связи: RS-485 с поддержкой скорости передачи данных от 1200 до 115200 бит/с.
- Питание: Напряжение 10–30 В постоянного тока; потребление до 0,7 Вт.
- Условия эксплуатации: Рабочая температура от -25°C до +75°C; влажность 10–95% без конденсации.
- Габаритные размеры: 52 мм (ширина) x 98 мм (длина) x 27 мм (высота); монтаж на DIN-рейку.
**Области применения и целевая аудитория:**
Модуль tM-AD2 предназначен для использования в системах автоматизации, где требуется надежный сбор и передача аналоговых данных. Он идеально подходит для интеграции в системы мониторинга и управления, такие как SCADA, PLC и HMI, обеспечивая точный и защищенный ввод аналоговых сигналов. Благодаря поддержке стандартных промышленных протоколов, tM-AD2 легко интегрируется в существующие системы автоматизации, обеспечивая гибкость и расширяемость решений.
**Преимущества и совместимость:**
- Высокая защита: Защита от перенапряжений, электростатических разрядов и быстрых переходных процессов обеспечивает надежную работу в сложных промышленных условиях.
- Гибкость настройки: Возможность выбора диапазона входных сигналов и режима дискретизации позволяет адаптировать модуль под конкретные требования приложения.
- Простота интеграции: Поддержка стандартных протоколов Modbus RTU, Modbus ASCII и DCON обеспечивает совместимость с широким спектром промышленного оборудования и систем управления.
- Компактные размеры: Компактный корпус и монтаж на DIN-рейку упрощают установку и экономят пространство в распределительных щитах и шкафах управления.
Модуль tM-AD2 от ICP DAS является надежным и гибким решением для сбора аналоговых данных в промышленных системах, обеспечивая высокую защиту, точность измерений и простоту интеграции в существующие системы автоматизации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 52 x 98 x 27 |
| Частота дискретизации | Обычный режим: 10 Гц, Ускоренный редим: 200 Гц |
| Протоколы последовательной связи | Modbus ASCII DCON Modbus RTU |
| Светодиодные индикаторы | 1 индикатор Питание/Передача данных |
| Потребление тока | 0.7 Вт |
| Сторожевой таймер | Есть |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +75 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Изоляция каналов внутренней логики | 2500 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Обнаружение обрыва кабеля | Есть |
| Индивидуальная настройка каналов | Есть |
| Защита от перенапряжения | 120 В пост. |
| Тип каналов аналогового ввода | Потенциальные |
| Количество каналов АЦП | 2 |
| Защита по току | Есть, 50 мА при 110 В пост. |
| Входное сопротивление | По току: 125 Ом По напряжению: 10 МОм (ассиметричные) |
| Диапазон входных сигналов по току | 0 ~ 20 мА 4 ~ 20 мА |
| Диапазон входных сигналов по напряжению | 0 ~ 10 В 0 ~ 2.5 В 0 ~ 500 мВ 0 ~ 5 В 0 ~ 1 В |
| Разрешение АЦП | 12 бит 14 бит |
| Точность АЦП | Обычный режим: ±0.1%, Ускоренный режим: ±0.5 % |
| Тип устройства | Модуль аналогового ввода |
| Тип каналов | Аналоговый ввод |
