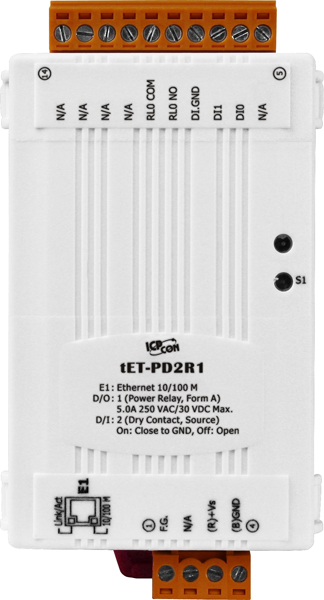

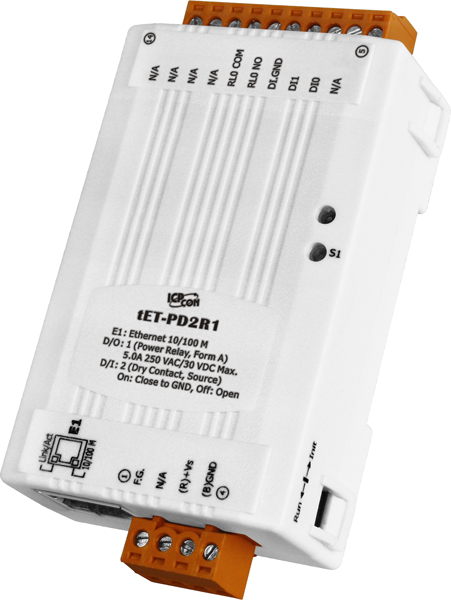

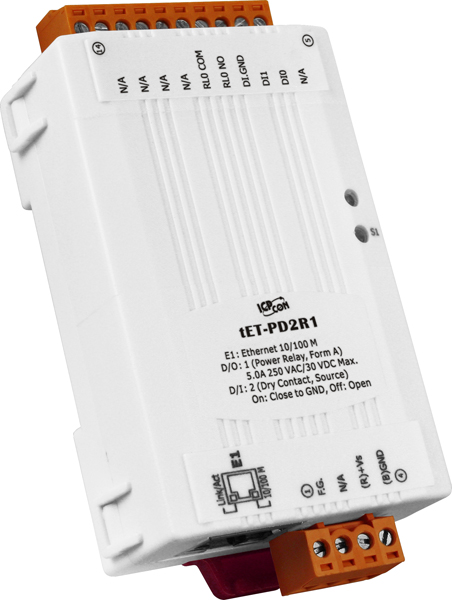

Модуль tET-PD2R1 CR от компании ICP DAS представляет собой компактное Ethernet-устройство, оснащённое двумя каналами дискретного ввода (сухой контакт) и одним каналом релейного вывода (Form A). Это решение предназначено для интеграции в системы автоматизации, требующие надёжного сбора и управления цифровыми сигналами.
Ключевые технические особенности модуля включают:
- Дискретные входы: два канала с типом "сухой контакт" (Source). Напряжение логического уровня 0 — открытый контакт, логического уровня 1 — замкнут на GND. Максимальная частота считывания — 3,5 кГц без фильтрации, с максимальным разрешением счётчика 32 бита. Эффективная дистанция передачи сигнала достигает 500 метров при изоляции каналов 3750 В.
- Релейный выход: один канал с нормально разомкнутым контактом (Form A). Нагрузочная способность реле составляет 5 А при 250 В переменного тока и 5 А при 30 В постоянного тока. Время срабатывания реле — 6 мс, время восстановления — 3 мс. Механический ресурс реле — 20 миллионов циклов переключения без нагрузки.
- Сетевой интерфейс: один порт Ethernet 10/100 Base-T(X) с разъёмом RJ45, поддерживающий Auto MDI/MDI-X. Модуль совместим с протоколами Modbus TCP, Modbus UDP и MQTT, что обеспечивает гибкость в интеграции с различными системами управления.
- Питание: диапазон входного напряжения от 12 до 48 В постоянного тока, с потреблением тока 0,04 А при 24 В. Модуль оснащён защитой от обратной полярности.
- Условия эксплуатации: рабочая температура от -25 до +75°C, температура хранения от -30 до +80°C. Рабочая влажность — от 10 до 90% без конденсации.
- Габариты: 52 мм в ширину, 27 мм в глубину и 98 мм в высоту, что позволяет интегрировать модуль в ограниченные пространства. Монтаж осуществляется на DIN-рейку.
Модуль tET-PD2R1 CR предназначен для применения в различных областях, включая автоматизацию зданий, промышленное оборудование и системы удалённого мониторинга. Он обеспечивает эффективный сбор и обработку цифровых сигналов, что делает его идеальным выбором для задач, связанных с контролем и управлением в реальном времени.
Среди преимуществ использования tET-PD2R1 CR можно отметить:
- Компактные размеры: позволяют интегрировать модуль в системы с ограниченным пространством.
- Надёжность: высокая износостойкость реле и защита от перенапряжений обеспечивают долговечность устройства в различных эксплуатационных условиях.
- Гибкость интеграции: поддержка стандартных протоколов связи и возможность работы с различными системами управления.
Модуль tET-PD2R1 CR является надёжным и эффективным решением для задач сбора и управления цифровыми сигналами в системах автоматизации, обеспечивая высокую производительность и долговечность при эксплуатации в различных условиях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 52 x 27 x 98 |
| Количество каналов релейного вывода | 1 |
| Потребление тока | 0.04 А @ 24 В пост. |
| Процессор | 32-битный MCU |
| Сторожевой таймер | Есть |
| Тип каналов дискретного ввода | Сухой (Source) |
| Напряжение лог. 0 | Открытый |
| Напряжение лог. 1 | Замкнут на GND |
| Количество каналов дискретного ввода | 2 |
| Изоляция каналов | 3750 В |
| Эффективная дистанция | 500 м макс. |
| Монтаж | В контроллер |
| Нагрузочная способность реле | 5 А при 250 В перем., 5 А при 30 В пост. |
| Время восстановления | 3 мс |
| Механическая износостойкость | 20000000 переключений |
| Электрическая износостойкость | 100000 переключений |
| Время переключения реле | 6 мс |
| Тип каналов релейного вывода | Силовое реле (Form A) |
| ШИМ | 50 Гц макс. |
| Напряжение изоляции, В | 3000 |
| Индикаторы Ethernet-портов | Есть |
| Системные индикаторы | Есть |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X |
| Порты PoE | Нет |
| Минимальная ширина импульса | 0.15 мс |
| Максимальное разрешение счетчика | 32 бита |
