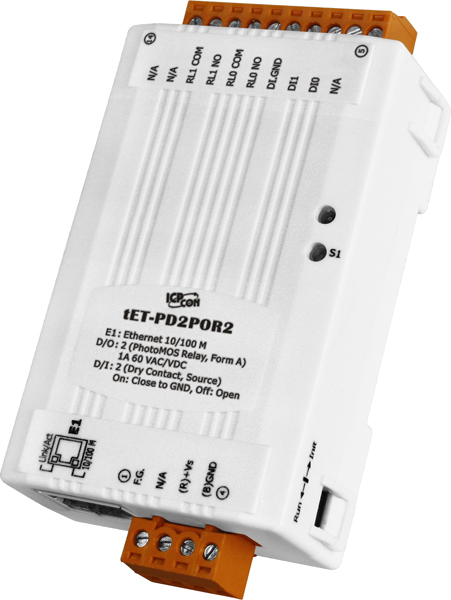

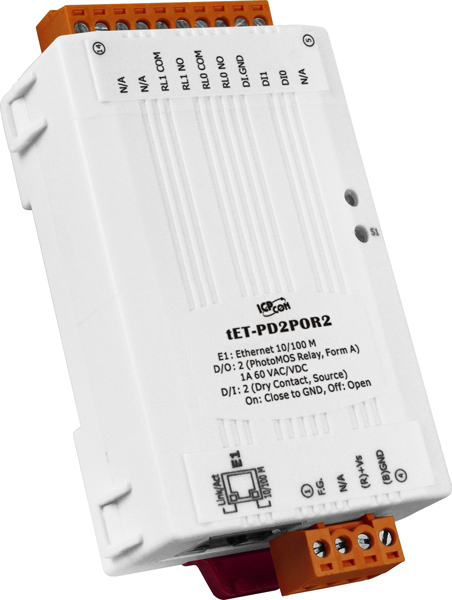

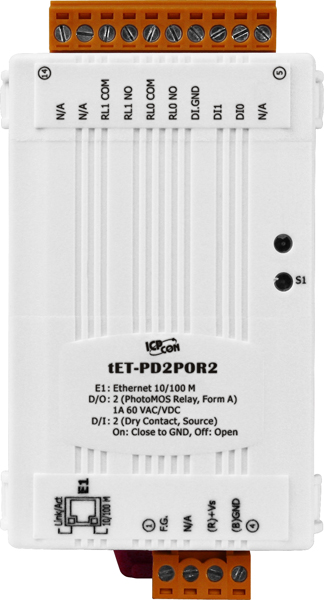

Модуль tET-PD2POR2 CR от компании ICP DAS представляет собой компактное Ethernet-устройство, предназначенное для интеграции в системы автоматизации и мониторинга. Он оснащён двумя каналами дискретного ввода (сухой контакт) и двумя каналами релейного вывода (PhotoMOS), что расширяет возможности взаимодействия с различными промышленными компонентами.
Ключевые технические особенности модуля включают:
- Порты Ethernet: один порт 10/100 Base-T(X) с разъёмом RJ45, поддерживающий Auto MDI/MDI-X для упрощения подключения.
- Дискретный ввод: два канала с сухим контактом, обеспечивающие изоляцию 3750 В и эффективную дистанцию до 500 метров, что позволяет подключать удалённые устройства без потери сигнала.
- Релейный вывод: два канала PhotoMOS с нормально разомкнутыми контактами, выдерживающие нагрузку до 1 А при 60 В DC. Время переключения реле составляет 1,3 мс, а время восстановления — 0,1 мс, что обеспечивает быструю реакцию системы.
- Питание: поддержка диапазона входного напряжения от 12 до 48 В DC, а также возможность питания по технологии PoE (Power over Ethernet), что упрощает установку и снижает потребность в дополнительных источниках питания.
- Условия эксплуатации: рабочая температура от -25 до +75°C и рабочая влажность от 10 до 90% без образования конденсата, что делает модуль надёжным в различных промышленных средах.
- Размеры: габариты 52 x 27 x 98 мм и монтаж на DIN-рейку обеспечивают компактность и удобство установки в распределительных щитах и шкафах управления.
Модуль tET-PD2POR2 CR предназначен для использования в системах автоматизации, где требуется мониторинг и управление цифровыми сигналами. Он идеально подходит для интеграции в системы управления освещением, сигнализацией, а также в устройствах контроля доступа и других приложениях, где необходима изоляция и быстрая реакция на изменения состояния.
Преимущества модуля включают:
- Гибкость подключения: возможность использования как стандартного питания, так и PoE, что упрощает процесс установки и снижает затраты на инфраструктуру.
- Надёжность: высокая степень изоляции и устойчивость к внешним воздействиям обеспечивают долговечность и стабильную работу устройства в сложных условиях эксплуатации.
- Совместимость: поддержка протокола Modbus TCP позволяет интегрировать модуль в существующие системы автоматизации, обеспечивая совместимость с широким спектром промышленного оборудования.
Модуль tET-PD2POR2 CR от ICP DAS является надёжным и эффективным решением для расширения возможностей систем автоматизации, обеспечивая высокую степень изоляции, гибкость подключения и совместимость с различными промышленными протоколами.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 52 x 27 x 98 |
| Количество каналов релейного вывода | 2 |
| Потребление тока | 0.04 A @ 24 В пост. |
| Процессор | 32-битный MCU |
| Сторожевой таймер | Есть |
| Тип каналов дискретного ввода | Сухой (Source) |
| Напряжение лог. 0 | Открытый |
| Напряжение лог. 1 | Замкнут на GND |
| Количество каналов дискретного ввода | 2 |
| Изоляция каналов | 3750 В |
| Эффективная дистанция | 500 м макс. |
| Монтаж | На DIN-рейку |
| Нагрузочная способность реле | 1 А при 60 В (-25 ~ +40°C), 0.8 А при 60 В (+40 ~ +60°C), 0.7 А при 60 В (+60 ~ +75°C) |
| Время восстановления | 0.1 мс |
| Время переключения реле | 1.3 мс |
| Тип каналов релейного вывода | PhotoMos |
| ШИМ | 100 Гц макс. |
| Напряжение изоляции, В | 3000 |
| Индикаторы Ethernet-портов | Есть |
| Системные индикаторы | Есть |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X |
| Минимальная ширина импульса | 0.15 мс |
| Максимальное разрешение счетчика | 32 бита |
