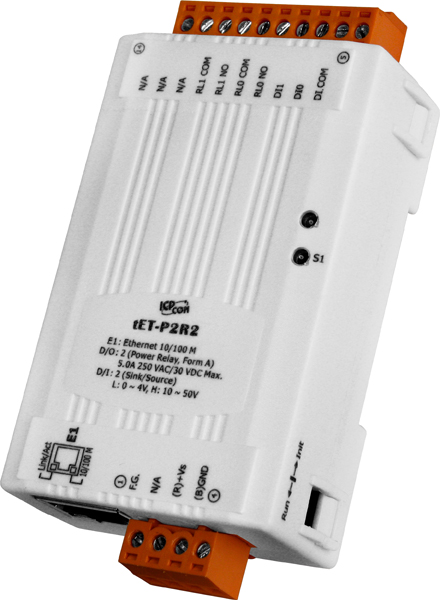

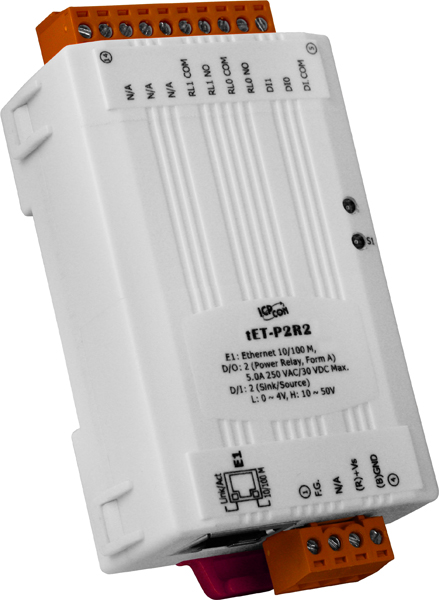

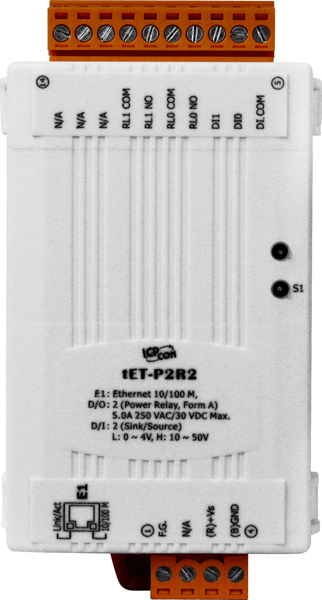

Модуль tET-P2R2 CR Tiny Ethernet module with 2-ch DI and 2-ch Form-A relay (RoHS)

Модуль tET-P2R2 CR от компании ICP DAS представляет собой компактное устройство с двумя каналами дискретного ввода и двумя релейными выходами типа Form A, предназначенное для интеграции в системы автоматизации и мониторинга. Модуль оснащён одним портом Ethernet 10/100 Base T(X) с разъёмом RJ45, поддерживающим Auto MDI/MDI-X, что обеспечивает гибкость при подключении к различным сетевым инфраструктурам.

Ключевые технические особенности модуля включают:

• Дискретный ввод: два канала с входным сопротивлением 10 кОм, способные работать с влажными контактами (Sink, Source). Уровни логических сигналов: логический "0" — до 4 В постоянного тока, логический "1" — от 10 до 50 В постоянного тока. Защита от перенапряжения до 70 В и изоляция каналов на уровне 3750 В обеспечивают надёжную работу в промышленных условиях.
• Релейный вывод: два канала с нормально разомкнутыми контактами (Form A), способные переключать ток до 5 А при 250 В переменного тока и 5 А при 30 В постоянного тока. Время переключения реле составляет 6 мс, а время восстановления — 3 мс. Механическая износостойкость реле достигает 20 миллионов переключений, электрическая — 100 тысяч переключений.
• Питание и потребление: модуль работает при входном напряжении от 12 до 48 В постоянного тока, с потреблением тока 0,03 А при 48 В постоянного тока. Возможность питания по PoE отсутствует.
• Условия эксплуатации: рабочая температура от -25 до +75 °C, рабочая влажность от 10 до 90% без образования конденсата. Температура хранения от -30 до +80 °C.
• Размеры и монтаж: габаритные размеры модуля составляют 52 x 27 x 98 мм, что позволяет устанавливать его в ограниченных пространствах. Монтаж осуществляется на DIN-рейку, обеспечивая удобство установки и обслуживания.

Модуль tET-P2R2 CR предназначен для использования в различных областях промышленной автоматизации, включая системы управления технологическими процессами, системы мониторинга и управления оборудованием, а также в приложениях, требующих надёжного сбора и передачи данных. Его возможности по интеграции с другими устройствами и системами делают его универсальным решением для предприятий, стремящихся повысить эффективность и автоматизацию своих процессов.

Преимущества использования модуля tET-P2R2 CR включают:

• Компактные размеры, позволяющие экономить пространство при установке;
• Высокая изоляция и защита от перенапряжений, обеспечивающие надёжную работу в сложных промышленных условиях;
• Гибкость в подключении благодаря поддержке различных уровней логических сигналов;
• Длительный срок службы реле, что снижает затраты на обслуживание и замену компонентов.

Модуль tET-P2R2 CR является надёжным и эффективным решением для интеграции в системы автоматизации, обеспечивая высокую производительность и долговечность при эксплуатации в различных промышленных сферах.
