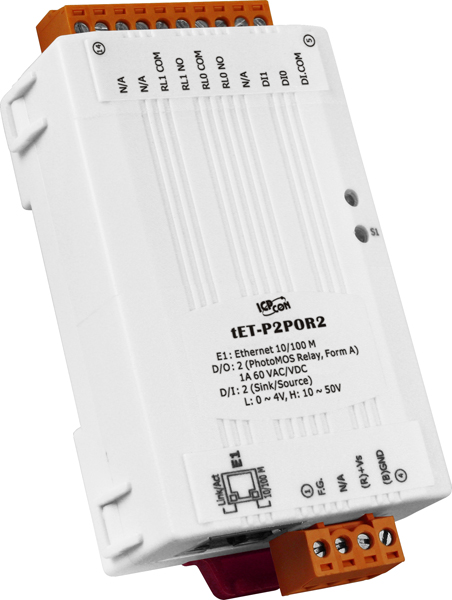

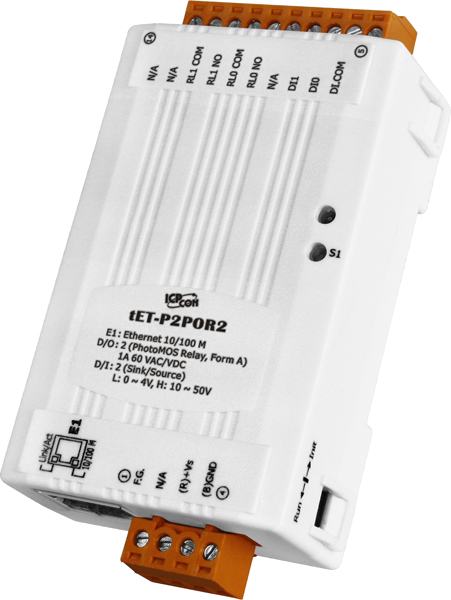

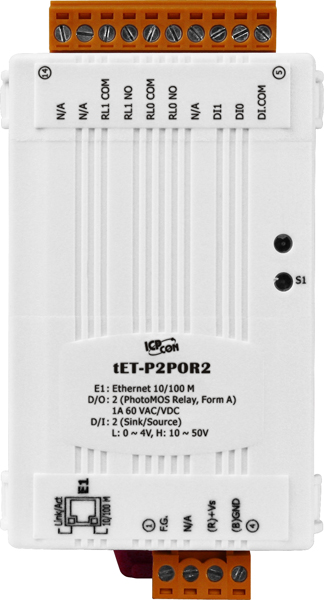

Модуль tET-P2POR2 CR от ICP DAS представляет собой компактное Ethernet-устройство, оснащённое двумя каналами дискретного ввода и двумя релейными выходами типа PhotoMOS. Это решение предназначено для интеграции в системы автоматизации, требующие надёжного ввода и вывода сигналов в реальном времени.
Ключевые технические особенности модуля включают:
- Дискретные входы: два канала с входным сопротивлением 10 кОм, поддерживающие влажный контакт (Sink, Source). Логический уровень "0" соответствует напряжению до +4 В постоянного тока, а логический уровень "1" — от +10 до +50 В постоянного тока. Защита от перенапряжения достигает 70 В, а изоляция каналов составляет 3750 В.
- Релейные выходы: два канала типа PhotoMOS с нагрузочной способностью 1 А при 60 В в диапазоне температур от -25 до +40°C, 0,8 А при 60 В от +40 до +60°C и 0,7 А при 60 В от +60 до +75°C. Время переключения реле составляет 1,3 мс, а время восстановления — 0,1 мс. Максимальная частота ШИМ достигает 100 Гц.
- Сетевые интерфейсы: один порт Ethernet 10/100 Base T(X) с разъёмом RJ45, поддерживающий Auto MDI/MDI-X. Питание осуществляется через PoE (Power over Ethernet) или через входное напряжение от 12 до 48 В постоянного тока, с потреблением тока 0,04 А при 24 В постоянного тока.
- Производительность: 32-битный микроконтроллер (MCU) обеспечивает эффективную обработку данных. Встроенный сторожевой таймер (Watchdog) гарантирует надёжность работы устройства в случае сбоев программного обеспечения или потери связи с хост-системой.
- Условия эксплуатации: рабочая температура модуля варьируется от -25 до +75°C, а температура хранения — от -30 до +80°C. Устройство функционирует при влажности от 10 до 90% без образования конденсата.
- Монтаж: предусмотрен монтаж на DIN-рейку, что упрощает интеграцию в существующие системы автоматизации.
Модуль tET-P2POR2 CR идеально подходит для применения в промышленных системах автоматизации, где требуется надёжный ввод и вывод сигналов. Он может быть использован для мониторинга и управления различными процессами, такими как контроль состояния оборудования, управление освещением, системами безопасности и другими приложениями, требующими быстрого отклика и высокой надёжности.
Преимущества модуля включают:
- Компактные размеры: габариты 52 x 27 x 98 мм позволяют экономить пространство в распределительных щитах и панелях управления.
- Гибкость подключения: поддержка PoE упрощает установку и снижает количество проводов, обеспечивая питание и передачу данных по одному кабелю Ethernet.
- Высокая изоляция: изоляция каналов ввода и вывода на уровне 3750 В и 3000 В соответственно повышает надёжность работы устройства в условиях электромагнитных помех.
- Надёжность: наличие сторожевого таймера и защита от перенапряжения обеспечивают стабильную работу модуля в различных эксплуатационных условиях.
Модуль tET-P2POR2 CR совместим с различными промышленными контроллерами и системами автоматизации, поддерживающими протокол Modbus TCP. Это позволяет интегрировать его в существующие инфраструктуры без необходимости значительных изменений в архитектуре системы. Благодаря своим техническим характеристикам и функциональности, модуль является эффективным решением для задач ввода-вывода в промышленных приложениях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 52 x 27 x 98 |
| Количество каналов релейного вывода | 2 |
| Потребление тока | 0.04 А @ 24 В пост. |
| Процессор | 32-битный MCU |
| Сторожевой таймер | Есть |
| Входное сопротивление | 10 кОм |
| Защита от перенапряжения | 70 В |
| Тип каналов дискретного ввода | Влажный контакт (Sink, Source) |
| Напряжение лог. 0 | +4 В пост.макс. |
| Напряжение лог. 1 | +10 ~ +50 В пост. |
| Количество каналов дискретного ввода | 2 |
| Изоляция каналов | 3750 В |
| Монтаж | На DIN-рейку |
| Нагрузочная способность реле | 1 А при 60 В (-25 ~ +40°C), 0.8 А при 60 В (+40 ~ +60°C), 0.7 А при 60 В (+60 ~ +75°C) |
| Время восстановления | 0.1 мс |
| Время переключения реле | 1.3 мс |
| Тип каналов релейного вывода | PhotoMos |
| ШИМ | 100 Гц макс. |
| Напряжение изоляции, В | 3000 |
| Индикаторы Ethernet-портов | Есть |
| Системные индикаторы | Есть |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X |
| Порты PoE | Нет |
| Минимальная ширина импульса | 0.15 мс |
| Максимальное разрешение счетчика | 32 бита |
