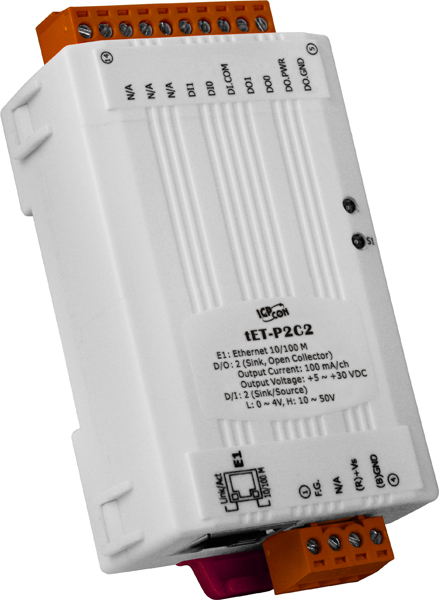

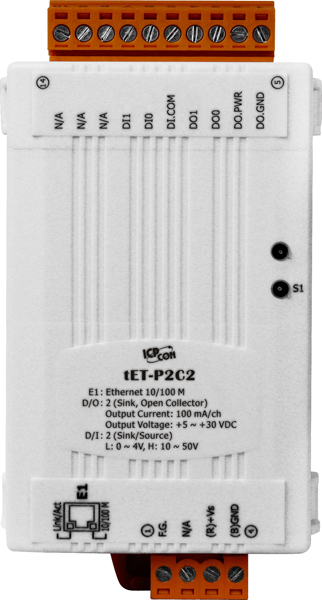

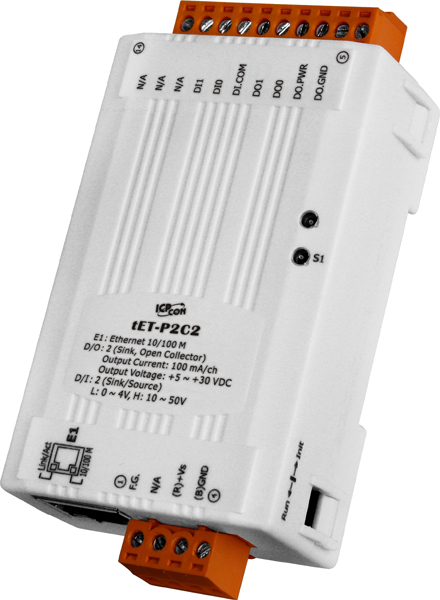

Модуль tET-P2C2 CR от ICP DAS представляет собой компактное Ethernet-устройство с двумя каналами дискретного ввода и двумя каналами дискретного вывода, предназначенное для интеграции в системы автоматизации и мониторинга. Его конструктивные особенности и технические характеристики обеспечивают надежную и эффективную работу в промышленных условиях.
**Ключевые технические особенности:**
- Процессор: 32-битный микроконтроллер (MCU), обеспечивающий быструю обработку данных и эффективное управление устройством.
- Сторожевой таймер: наличие аппаратного и программного сторожевого таймера повышает надежность работы устройства, автоматически перезагружая его при сбоях.
- Дискретный ввод: два канала с входным сопротивлением 10 кОм, поддерживающие влажный контакт (Sink, Source). Напряжение логического 0: до +4 В, логического 1: от +10 до +50 В. Максимальная частота счетчика: 3,5 кГц, минимальная ширина импульса: 0,15 мс. Изоляция каналов: 3750 В.
- Дискретный вывод: два канала с открытым коллектором (Sink), максимальная нагрузка на канал: 100 мА. Напряжение нагрузки: от +5 до +30 В. Изоляция каналов: 3750 В. Максимальная частота ШИМ: 100 Гц, минимальная ширина импульса: 0,15 мс.
- Сетевой интерфейс: один порт Ethernet 10/100 Base-T(X) (разъем RJ45), поддерживающий Auto MDI/MDI-X. Протоколы: Modbus TCP, Modbus UDP и MQTT. Встроенный веб-сервер для конфигурации и обновления прошивки через Ethernet.
- Питание: поддержка PoE (IEEE 802.3af, Class 1) и DC-входа с рабочим напряжением от 12 до 48 В постоянного тока. Потребляемая мощность: около 1,7 Вт.
- Условия эксплуатации: рабочая температура от -25 до +75 °C, температура хранения от -30 до +80 °C. Рабочая влажность: 10–90% без конденсации.
- Габариты: 52 x 27 x 98 мм, монтаж на DIN-рейку.
**Области применения и целевая аудитория:**
Модуль tET-P2C2 CR предназначен для использования в системах автоматизации зданий, промышленных объектов и домашних автоматизированных систем. Он идеально подходит для задач, требующих надежного сбора и передачи данных с дискретных входов и управления исполнительными устройствами через дискретные выходы. Возможность интеграции с различными системами управления, такими как SCADA, PLC и HMI, делает его универсальным решением для широкого спектра приложений.
**Преимущества и совместимость:**
- Компактные размеры: позволяют экономить пространство при монтаже на DIN-рейке, что особенно важно в ограниченных по размеру распределительных щитах.
- Низкое потребление энергии: около 1,7 Вт, что снижает эксплуатационные расходы при использовании большого количества устройств в системе.
- Двойной сторожевой таймер: повышает надежность работы устройства, автоматически перезагружая его при сбоях.
- Встроенный веб-сервер: упрощает процесс конфигурации и обновления прошивки через Ethernet, обеспечивая удобство эксплуатации.
- Широкий диапазон рабочих температур: от -25 до +75 °C, что позволяет использовать устройство в различных климатических условиях.
Модуль tET-P2C2 CR от ICP DAS является надежным и эффективным решением для интеграции в системы автоматизации, обеспечивая высокую производительность и гибкость при решении задач мониторинга и управления в промышленных и коммерческих приложениях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 52 x 27 x 98 |
| Процессор | 32-битный MCU |
| Сторожевой таймер | Есть |
| Входное сопротивление | 10 кОм |
| Защита от перенапряжения | 70 В 60 В пост. |
| Тип каналов дискретного ввода | Влажный контакт (Sink, Source) |
| Напряжение лог. 0 | +4 В пост.макс. |
| Напряжение лог. 1 | +10 ~ +50 В пост. |
| Количество каналов дискретного ввода | 2 |
| Изоляция каналов | 3750 В |
| Монтаж | На DIN-рейку |
| Индикаторы Ethernet-портов | Есть |
| Системные индикаторы | Есть |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X |
| Порты PoE | Нет |
| Напряжение нагрузки | +5 ~ +30 В пост. |
| Количество каналов дискретного вывода | 2 |
| Тип каналов дискретного вывода | Открытый коллектор, Sink |
| Максимальная нагрузка на канал | 100 мА |
| Напряжение изоляции, В | 3750 |
| ШИМ | 100 Гц макс. |
| Минимальная ширина импульса | 0.15 мс |
| Максимальное разрешение счетчика | 32 бита |
