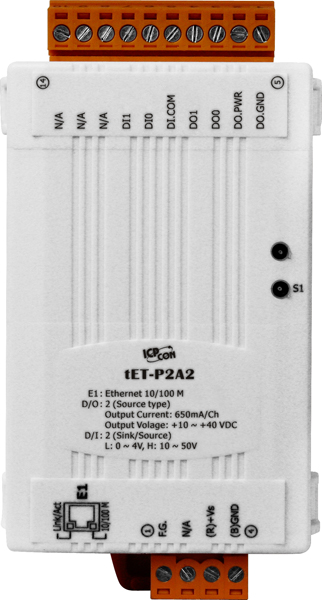

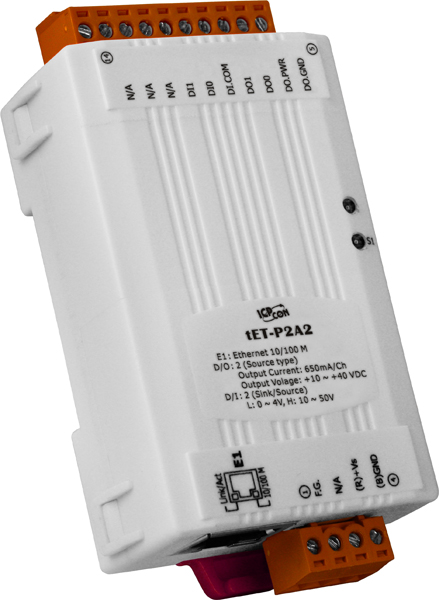

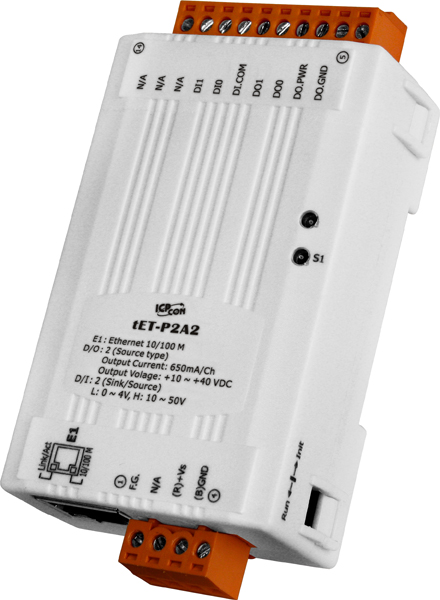

Модуль tET-P2A2 CR Tiny Ethernet module with 2-ch DI and 2-ch DO (PNP, Source) (RoHS)

Модуль tET-P2A2 CR от компании ICP DAS представляет собой компактное устройство с двумя каналами дискретного ввода и двумя каналами дискретного вывода (PNP, Source), предназначенное для интеграции в системы автоматизации с использованием Ethernet-сети. Его конструктивные размеры составляют 52 x 27 x 98 мм, что позволяет эффективно использовать пространство в распределительных щитах и шкафах управления.

Ключевыми техническими особенностями tET-P2A2 CR являются:

• Процессор: 32-битный микроконтроллер (MCU), обеспечивающий высокую производительность обработки данных.
• Сторожевой таймер: наличие аппаратного и программного сторожевого таймера повышает надежность работы устройства в промышленных условиях.
• Дискретный ввод: два канала с входным сопротивлением 10 кОм, поддерживающие типы контактов Sink и Source, с изоляцией 3750 В, что обеспечивает защиту от перенапряжений до 70 В.
• Дискретный вывод: два канала с открытым коллектором (Source), максимальной нагрузкой 650 мА на канал и изоляцией 3750 В, с возможностью работы в режиме ШИМ до 100 Гц.
• Сетевой интерфейс: один порт Ethernet 10/100 Base T(X) с разъемом RJ45, поддерживающий Auto MDI/MDI-X, что упрощает подключение к различным сетевым устройствам.
• Питание: диапазон рабочего напряжения от 12 до 48 В постоянного тока, с возможностью питания по PoE (Power over Ethernet), что снижает потребность в дополнительных источниках питания и упрощает монтаж.
• Условия эксплуатации: рабочая температура от -25 до +75 °C и влажность от 10 до 90% без конденсации, что делает устройство пригодным для использования в различных климатических условиях.

Модуль tET-P2A2 CR предназначен для применения в системах автоматизации, где требуется надежный и компактный интерфейс для подключения дискретных сигналов. Он идеально подходит для использования в распределительных щитах, системах управления оборудованием, а также в приложениях, где необходимо интегрировать устройства с различными уровнями логических сигналов.

Среди преимуществ tET-P2A2 CR можно отметить:

• Компактные размеры: позволяют экономить пространство при монтаже на DIN-рейку.
• Гибкость подключения: поддержка различных типов контактов и уровней сигналов облегчает интеграцию с разнообразным оборудованием.
• Высокая изоляция: защита от перенапряжений и коротких замыканий повышает надежность эксплуатации в промышленных условиях.
• Питание по PoE: возможность получения питания через Ethernet-кабель упрощает установку и снижает затраты на электропроводку.

Совместимость с промышленными протоколами, такими как Modbus TCP, позволяет интегрировать tET-P2A2 CR в существующие системы автоматизации, обеспечивая эффективный обмен данными между устройствами. Это делает модуль идеальным выбором для предприятий, стремящихся повысить эффективность и надежность своих автоматизированных процессов.

Основные характеристики:
