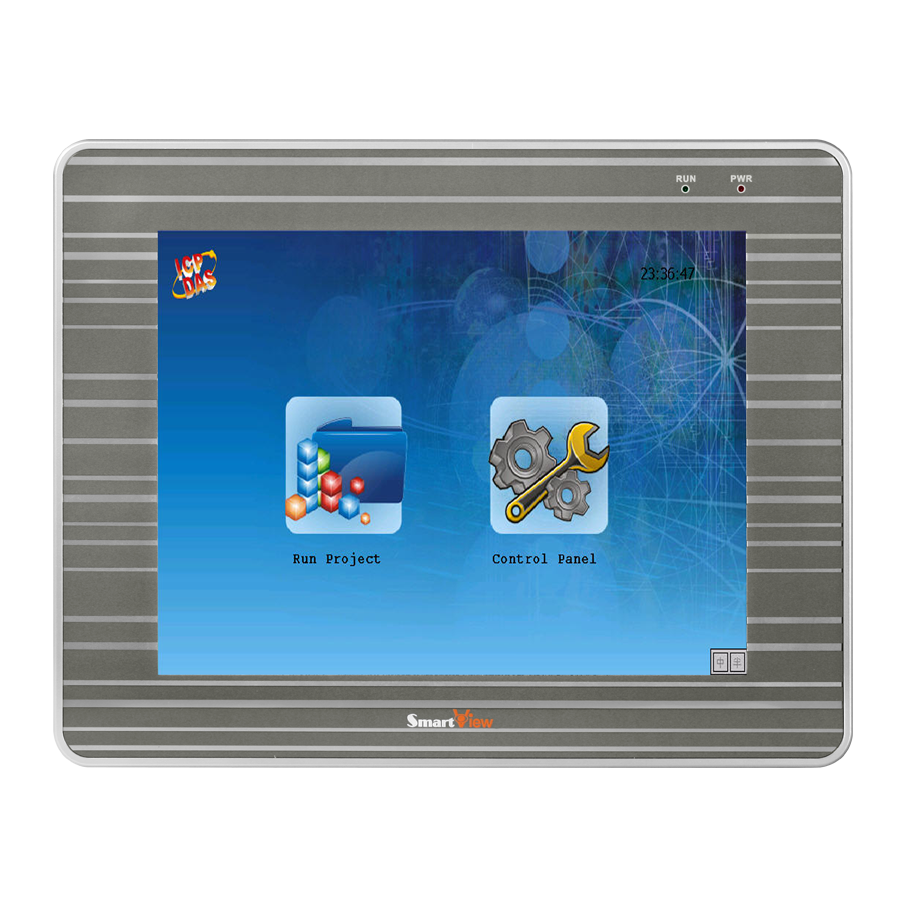

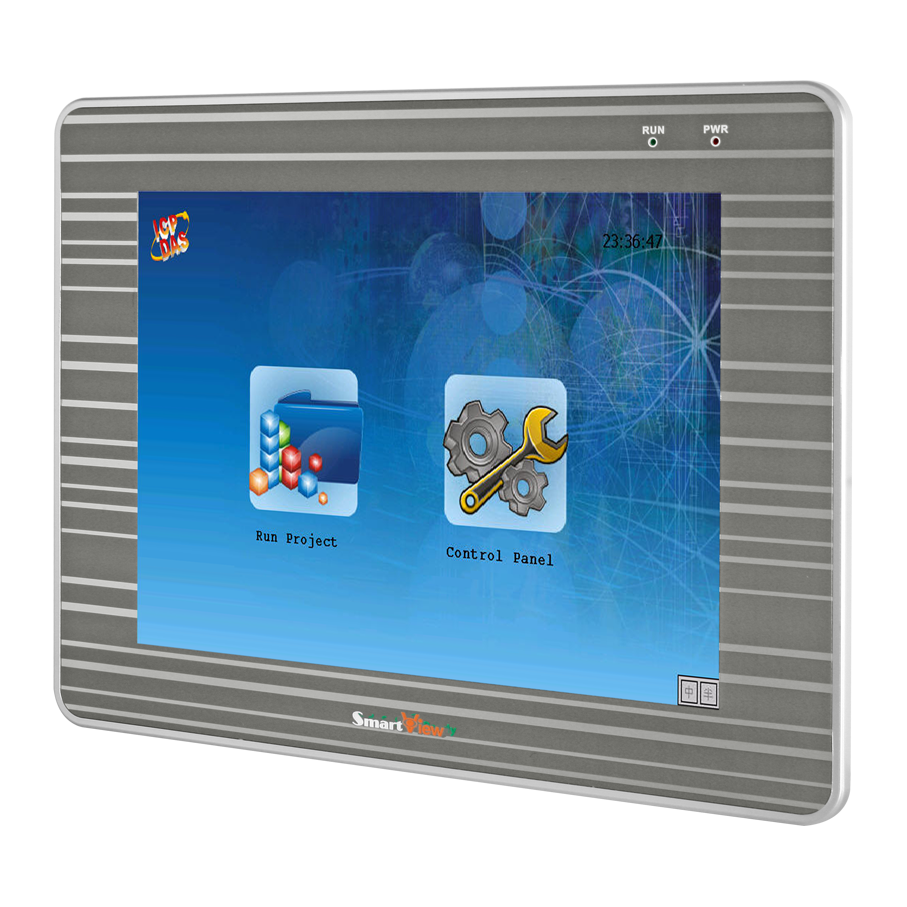

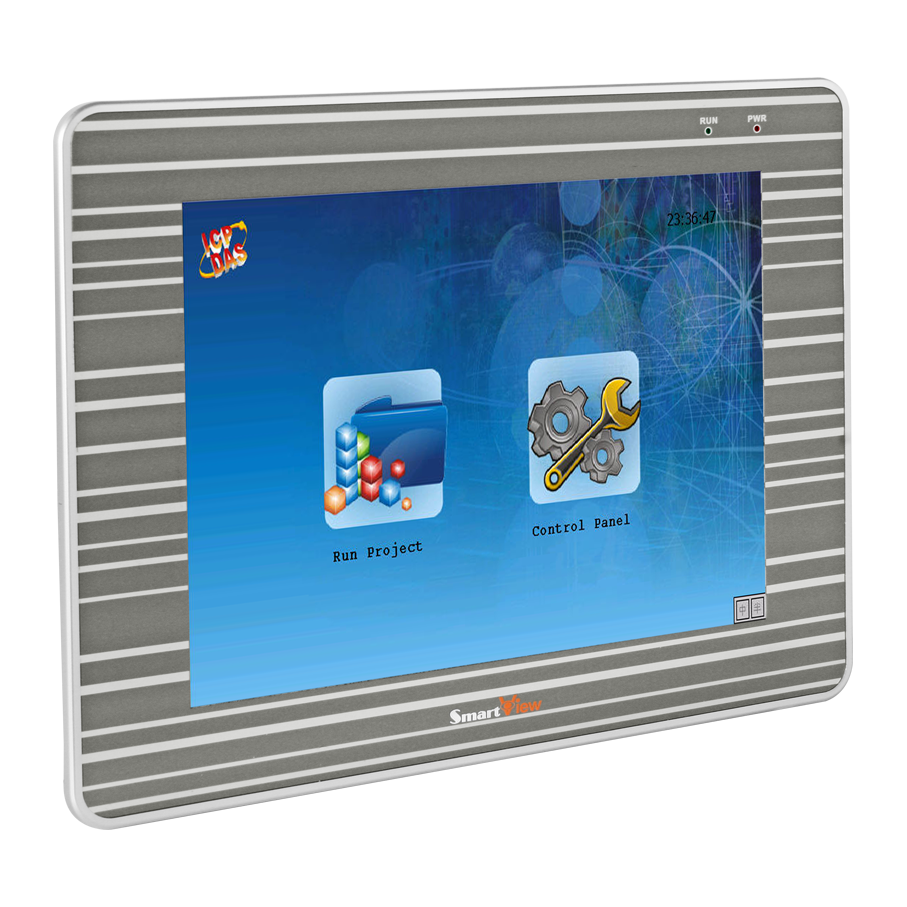

Сенсорная панель SV-4201 от ICP DAS представляет собой промышленный контроллер с диагональю экрана 10,4 дюйма, оснащенный процессором AM3354 с тактовой частотой 1 ГГц и операционной системой Windows Embedded Compact 7. Устройство предназначено для применения в системах автоматизации и управления, требующих надежного и эффективного интерфейса человека и машины (HMI).
Ключевые технические особенности SV-4201 включают:
- Процессор: AM3354 с тактовой частотой 1 ГГц, обеспечивающий высокую производительность для обработки сложных задач.
- Оперативная память: 512 МБ SDRAM для эффективного выполнения многозадачности.
- Постоянная память: 512 МБ Flash-памяти для хранения программного обеспечения и данных.
- Сенсорный экран: 10,4-дюймовый LCD с разрешением 800 x 600 пикселей, 5-проводным резистивным сенсором, яркостью 400 кд/м² и контрастностью 500:1, обеспечивающий четкое отображение информации в различных условиях освещенности.

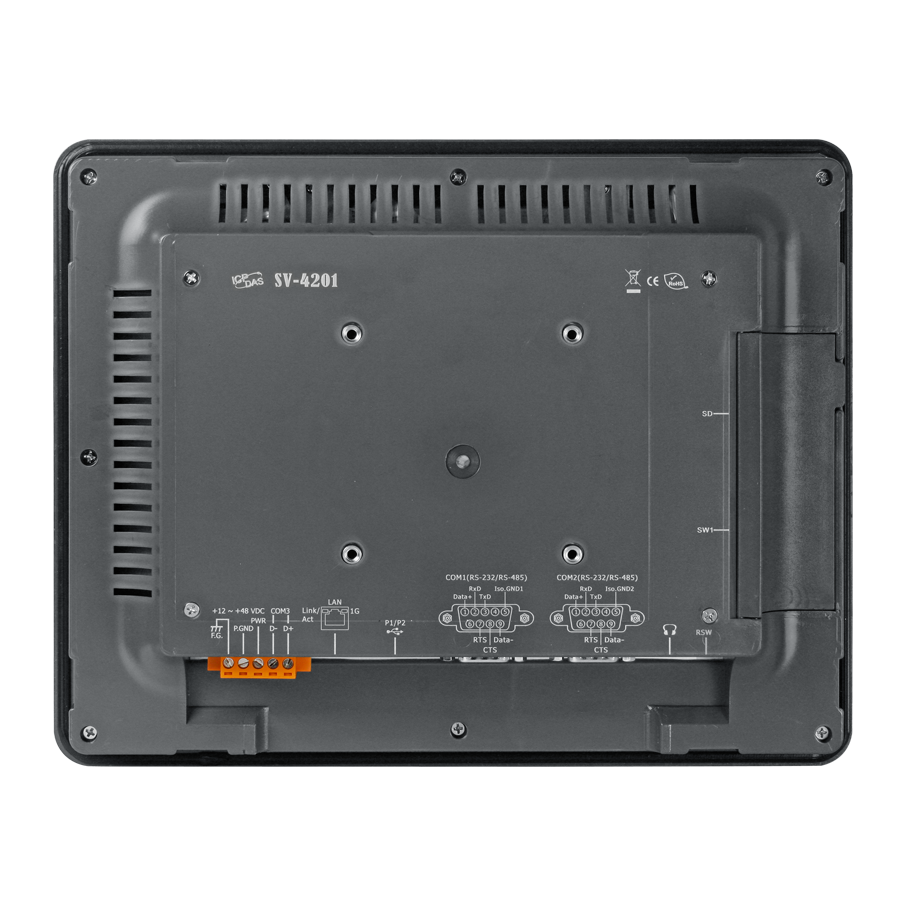

- Интерфейсы связи: 1 порт Ethernet 10/100/1000 Base T(X) (RJ45), 2 порта USB 2.0, 1 порт RS-485 и 2 порта RS-232/485, поддерживающие протоколы Modbus RTU (Master), Modbus TCP и MQTT для гибкой интеграции с различными устройствами и системами.
- Питание: Рабочее напряжение 12 ~ 48 В постоянного тока или 48 В постоянного тока по PoE (IEEE 802.3af, Class1), с потреблением тока 13 Вт, что обеспечивает гибкость в выборе источника питания.
- Условия эксплуатации: Рабочая температура от -10 до +60°C и влажность от 10 до 90% без конденсации, что позволяет использовать устройство в различных промышленных средах.
- Защита: Лицевая панель соответствует стандартам NEMA4/IP65, обеспечивая защиту от пыли и влаги, а изоляция портов составляет 1000 В, что повышает надежность устройства в промышленных условиях.
- Монтаж: Возможность монтажа по стандарту VESA 75 и панельного монтажа с размерами монтажного отверстия 277 x 215 мм ±1 мм, что упрощает интеграцию в существующие системы.
SV-4201 предназначен для использования в различных областях промышленности, включая автоматизацию производственных процессов, системы управления зданием (BMS), мониторинг и управление оборудованием, а также в качестве интерфейса для операторов в сложных промышленных средах. Его возможности по интеграции с различными протоколами и интерфейсами делают его универсальным решением для задач HMI в B2B-сегменте.
Преимущества SV-4201 включают:
- Высокая производительность: Современный процессор и достаточный объем памяти обеспечивают быструю обработку данных и отзывчивость интерфейса.
- Гибкость подключения: Многообразие интерфейсов и поддержка различных протоколов позволяют интегрировать устройство в разнообразные системы автоматизации.
- Надежность: Защищенный корпус и соответствие стандартам защиты гарантируют долговечность и бесперебойную работу в сложных условиях эксплуатации.
- Удобство монтажа: Стандартизированные размеры и монтажные отверстия облегчают установку и замену устройства в существующих системах.
SV-4201 совместим с различными промышленными устройствами и системами, поддерживающими указанные протоколы связи и интерфейсы. Это делает его эффективным решением для интеграции в существующие инфраструктуры автоматизации и управления, обеспечивая надежный и интуитивно понятный интерфейс для операторов и технического персонала.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 291 x 229 x 54 |
| Потребление тока | 13 Вт |
| Количество портов RS-485 | 1 |
| Количество портов RS-232/485 | 2 |
| Количество USB-портов | 2 |
| Размер монтажного отверстия, мм | 277 x 215, ± 1 |
| MRAM | 128 Кб |
| Тип матрицы | LCD |
| Разрешение экрана | 800 x 600 |
| Диагональ экрана | 10.4' |
| Продолжительность работы лампы подсветки, час | 50 000 |
| Яркость экрана | 400 кд/кв.м |
| Сенсорное управление | 5-проводное, резистивное |
| Контрастность | 500:1 |
| Рабочее напряжение | 12 ~ 48 В пост. или 48 В пост. по PoE |
| Питание по PoE | Есть, IEEE 802.3af, Class1 |
| Тип устройства | Контроллер |
| Часы реального времени | Есть |
| Сторожевой таймер | Есть |
| Монтаж | VESA 75 Панельный |
| Температура хранения, °C | -20 ~ +70 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -10 ~ +60 |
| Порты Ethernet | 1 x Ethernet 10/100/1000 Base T(X) (разъем RJ45) |
| Протоколы Ethernet | Modbus TCP MQTT |
| Протоколы последовательной связи | Modbus RTU (Master) |
| Защита лицевой панели | NEMA4 / IP65 |
| Напряжение изоляции, В | 1000 |
| Стандарт USB | USB 2.0 |
| Flash-память | 512 Мб |
| Память EEPROM | 16 Кб |
| Процессор | RISC |
| SDRAM | 512 Мб |
