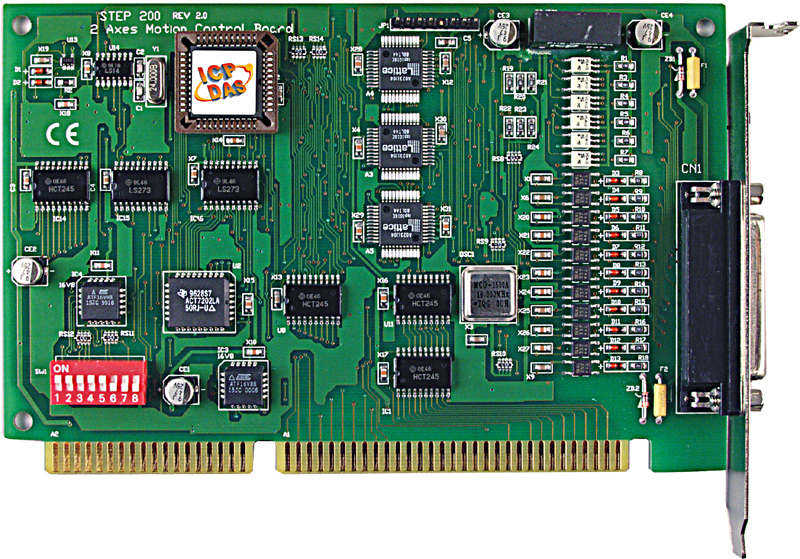

Плата управления шаговым двигателем Step-200 от компании ICP DAS предназначена для точного и надежного контроля двухосевых шаговых двигателей в промышленных автоматизированных системах. Устройство устанавливается в слот ISA-шины компьютера и обеспечивает эффективное управление движением в различных приложениях.
Ключевые технические особенности платы Step-200 включают:
- Разъем DB-25 для подключения внешних устройств и датчиков.
- Потребление тока 500 мА при напряжении +5 В, что обеспечивает низкое энергопотребление.
- Рабочая температура от 0 до +50°C и влажность до 90% без конденсации, что позволяет использовать плату в различных климатических условиях.
- Поддержка операционных систем DOS, Windows 95/98/ME/NT4.0, обеспечивая совместимость с широким спектром программного обеспечения.
- Режимы работы CW/CCW, Pulse/Direction, а также T-образная кривая скорости для оптимизации динамических характеристик системы.
- Вводы механических переключателей для функций Home, forward, backward limit и EMG, обеспечивая дополнительные возможности управления и безопасности.
- Интерфейс I/O серво-двигателя с выходом SVON для интеграции с серводвигателями.
- Режим кольцевого счетчика 32 бита и триггер сравнения позиций с частотой 10 кГц для точного позиционирования.
- Режимы контроля позиции инкрементный и абсолютный для гибкости в управлении движением.
- Изоляция каналов внутренней логики 2500 Vrms, обеспечивая защиту от электрических помех и повышая надежность системы.
Плата Step-200 идеально подходит для применения в автоматизированных системах управления, таких как станки с ЧПУ, роботизированные линии и другие устройства, требующие точного и надежного управления шаговыми двигателями. Ее возможности позволяют интегрировать плату в существующие системы, обеспечивая высокую производительность и стабильность работы.
Преимущества использования платы Step-200 включают:
- Высокая точность и надежность управления двумя осями шаговых двигателей, что критично для прецизионных операций.
- Гибкость в настройке режимов работы и контроля позиции, позволяющая адаптировать систему под специфические требования приложения.
- Совместимость с различными операционными системами, обеспечивая интеграцию с широким спектром программного обеспечения.
- Устойчивость к внешним воздействиям благодаря широкому диапазону рабочих температур и влажности, что расширяет области применения устройства.
При выборе платы управления шаговым двигателем для вашего проекта важно учитывать требования к точности, надежности и совместимости с существующими системами. Плата Step-200 от ICP DAS предлагает оптимальное решение для реализации высококачественных автоматизированных систем управления.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Разъем | DB-25 |
| Потребление тока | 500 мА при +5 В |
| Монтаж | В компьютер |
| Рабочая температура, °C | 0 ~ +50 |
| Рабочая влажность, % | 0 ~ 90, без образования конденсата |
| Температура хранения, °C | -20 ~ +70 |
| Тип шины | ISA |
| Драйверы для ОС | DOS Windows 95/98/ME/NT4.0 |
| Число осей | 2 |
| Тип команды | Пульсация |
| Разрешение | 32 |
| Режим | CW/CCW, Pulse/Direction |
| Кривая скорости | Т-образная |
| Вводы механических переключателей | Home, forward, backward limit, EMG |
| Интерфейс I/O серво-двигателя | Output: SVON |
| Режим кольцевого счетчика | 32 бит |
| Триггер сравнения позиций | 10 кГц |
| Режим контроля позиции | Инкрементный, абсолютный |
| Изоляция каналов внутренней логики | 2500 Vrms |
