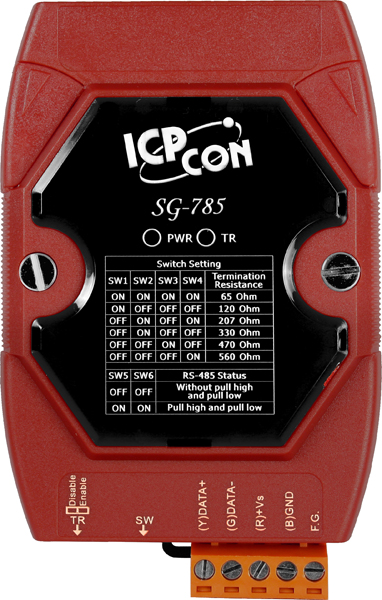

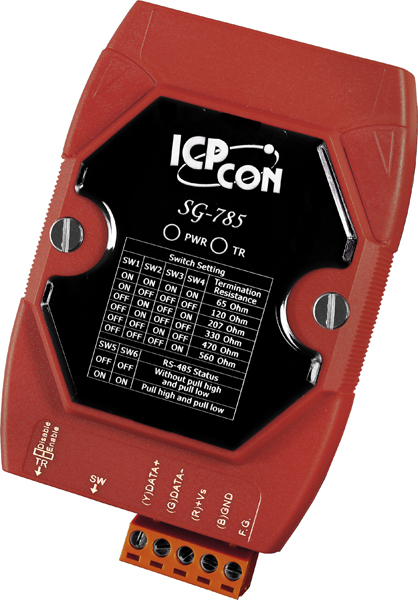

Модуль SG-785 CR от компании ICP DAS предназначен для обеспечения надежной работы линий RS-485 в промышленных системах автоматизации. Он выполняет функции подтяжки сигнала (pull-up/pull-down) и установки терминального сопротивления, что критически важно для поддержания стабильной передачи данных и предотвращения искажений сигналов.
Ключевые технические особенности модуля SG-785 CR включают:
- Габаритные размеры: 112 x 72 x 35 мм, что обеспечивает компактность и удобство монтажа в ограниченных пространствах.
- Потребление тока: 0,5 Вт, что способствует энергоэффективности системы.
- Светодиодные индикаторы: наличие индикаторов питания и состояния терминального резистора позволяет оперативно контролировать работу устройства.
- Резисторы Pull High/Low: встроенные резисторы номиналом 1 кОм обеспечивают корректную работу линии RS-485.
- Резистор в цепи смещения: 15 шагов с диапазоном от 65 до 560 Ом позволяют точно настраивать параметры линии для различных условий эксплуатации.
- Рабочие условия: устройство функционирует при температуре от -25 до +75°C и влажности от 5 до 95% без конденсации, что делает его подходящим для использования в разнообразных промышленных средах.
- Материал корпуса: пластиковый корпус обеспечивает легкость и устойчивость к внешним воздействиям.
- Рабочее напряжение: 10 ~ 30 В постоянного тока, что соответствует стандартам промышленных систем.
Модуль SG-785 CR находит применение в различных областях промышленной автоматизации, включая:
- Системы управления технологическими процессами: обеспечение надежной передачи данных между устройствами на базе RS-485.
- Мониторинг и управление оборудованием: поддержка стабильной связи между контроллерами и исполнительными механизмами.
- Энергетика: интеграция в системы учета и распределения электроэнергии.
- Промышленная автоматизация: использование в системах управления на производственных предприятиях.
Преимущества модуля SG-785 CR включают:
- Универсальность: поддержка различных конфигураций линий RS-485 благодаря регулируемым резисторам смещения.
- Простота интеграции: совместимость с широким спектром оборудования, использующего интерфейс RS-485.
- Надежность: устойчивость к внешним воздействиям и широкий диапазон рабочих температур обеспечивают долговечность устройства в сложных эксплуатационных условиях.
Модуль SG-785 CR является эффективным решением для обеспечения стабильной и надежной работы линий RS-485 в промышленных системах, способствуя повышению общей надежности и эффективности автоматизированных процессов.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 112 x 72 x 35 |
| Потребление тока | 0.5 Вт |
| Светодиодные индикаторы | Питание, Индикатор терминального резистора |
| Количество портов RS-485 | 1 |
| Резистор Pull High/Low для RS-485 | 1 кОм |
| Материал корпуса | Пластик |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Рабочая влажность, % | 5 ~ 95, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +80 |
| Резистор в цепи смещения | 15 шагов, 65~560 Ом |
