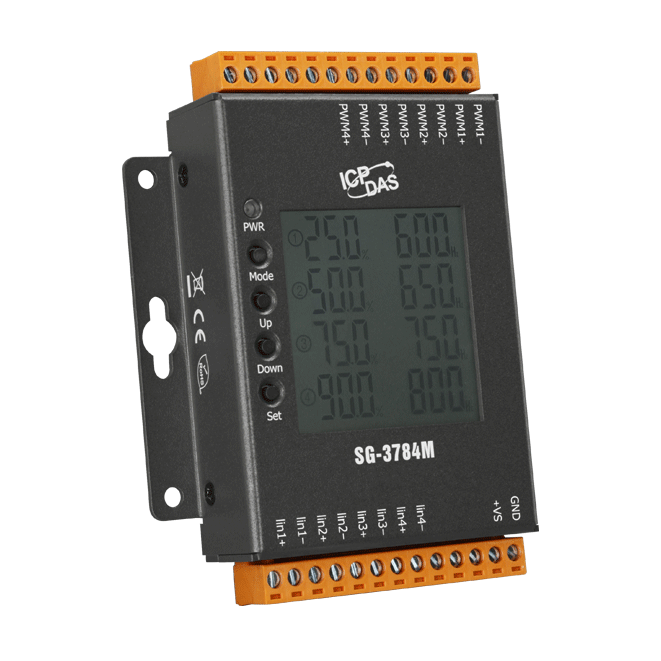

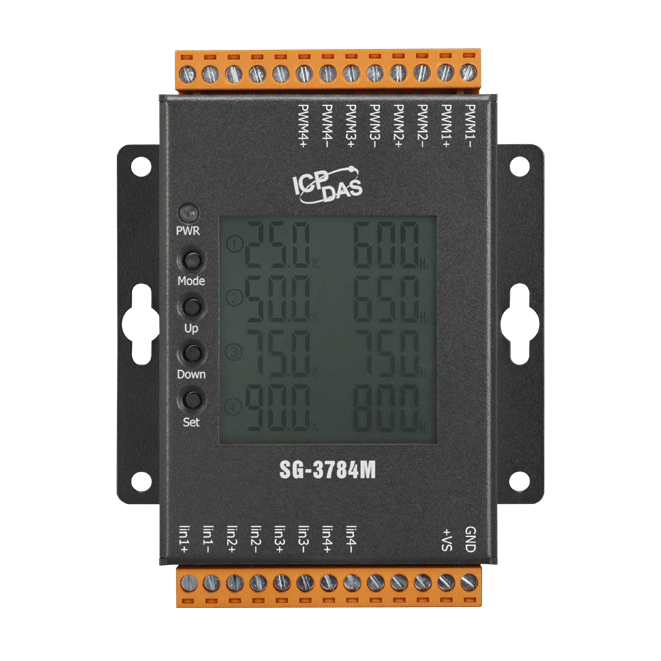

Модуль SG-3784M CR 4-channel DC Current Input / PWM Output Signal Conditioner

Модуль SG-3784M CR от компании ICP DAS представляет собой 4-канальный преобразователь сигнала, предназначенный для преобразования входных токовых сигналов 4–20 мА в выходные сигналы ШИМ (широтно-импульсной модуляции). Это решение обеспечивает точное и надежное преобразование аналоговых сигналов в цифровые, что особенно важно в промышленных приложениях, где требуется высокая степень точности и устойчивости к внешним воздействиям.

Ключевые технические особенности SG-3784M CR включают:

• Четыре канала входа и выхода: Каждый из четырех входных каналов принимает токовые сигналы в диапазоне 4–20 мА и преобразует их в соответствующие выходные сигналы ШИМ.
• Точность преобразования: ±0,1% от полного диапазона, что обеспечивает высокую степень точности при преобразовании сигналов.
• Регулируемая частота ШИМ: Диапазон частот от 600 Гц до 800 Гц с возможностью настройки с помощью кнопок на устройстве.

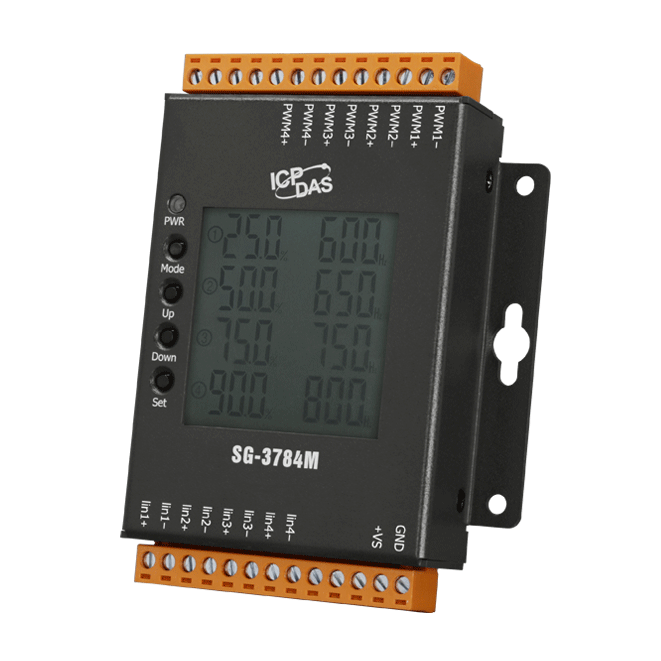

• Графический ЖК-дисплей: 2,7-дюймовый монохромный дисплей отображает коэффициент заполнения и частоту выходных сигналов ШИМ, позволяя оперативно контролировать параметры работы устройства.
• Защита от электростатических разрядов (ESD): ±4 кВ для каждого канала, что повышает устойчивость устройства к внешним помехам и обеспечивает надежную работу в промышленных условиях.
• Защита от импульсных помех (EFT): ±4 кВ для линии питания, обеспечивая дополнительную защиту от электрических помех.
• Габаритные размеры: Компактные размеры 97 x 36 x 121 мм позволяют легко интегрировать устройство в существующие системы без значительных изменений в инфраструктуре.
• Питание: Рабочее напряжение от 10 до 30 В постоянного тока, что обеспечивает гибкость при подключении к различным источникам питания.
• Условия эксплуатации: Рабочая температура от -25 до +75°C и влажность от 10% до 95% без конденсации, что делает устройство пригодным для использования в различных климатических условиях.

SG-3784M CR находит применение в различных областях промышленной автоматизации, включая:

• Системы отопления, вентиляции и кондиционирования воздуха (HVAC): Для управления сервоприводами клапанов и других исполнительных механизмов, требующих точного контроля на основе аналоговых сигналов.
• Производственные линии: Для преобразования сигналов датчиков в управляющие сигналы для различных устройств, таких как насосы, вентиляторы и конвейеры.
• Энергетические системы: Для мониторинга и управления оборудованием, где используются аналоговые сигналы для передачи данных о состоянии устройств.

Преимущества использования SG-3784M CR включают:

• Высокая точность преобразования: Обеспечивает надежную передачу данных без искажений, что критично для автоматизированных систем управления.
• Устойчивость к внешним помехам: Защита от ESD и EFT повышает надежность работы устройства в промышленных условиях с высоким уровнем электромагнитных помех.

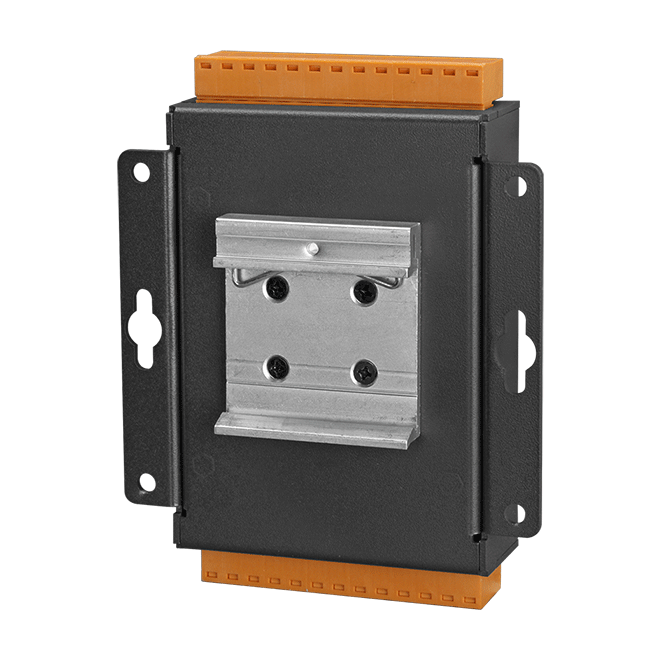

• Гибкость установки: Возможность монтажа на DIN-рейку, а также настольный или настенный монтаж, что упрощает интеграцию в различные системы.
• Широкий диапазон рабочих температур: Позволяет использовать устройство в различных климатических условиях без потери функциональности.

SG-3784M CR совместим с различными промышленными системами, использующими аналоговые сигналы 4–20 мА, и может интегрироваться с контроллерами, системами SCADA и другими устройствами автоматизации, требующими преобразования аналоговых сигналов в цифровые для дальнейшей обработки и управления.

Основные характеристики:
