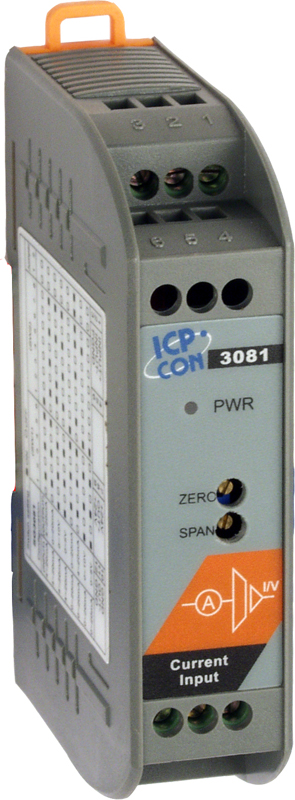

Модуль SG-3081-G CR от компании ICP DAS представляет собой изолированный преобразователь сигналов постоянного тока, предназначенный для преобразования входных токовых сигналов в соответствующие выходные сигналы напряжения или тока. Устройство обеспечивает гальваническую изоляцию между входом, выходом и питанием, что повышает надежность и безопасность эксплуатации в промышленных условиях.
Ключевые технические особенности модуля SG-3081-G CR включают:
- Точность преобразования: ±0,1%;
- Диапазоны входных сигналов: 0–20 мА и 4–20 мА;
- Диапазоны выходных сигналов: 0–10 В, 0–5 В (напряжение) и 0–20 мА, 4–20 мА (ток);
- Входное сопротивление: 250 Ом;
- Выходное сопротивление: менее 50 Ом;
- Полоса пропускания: 3 кГц;
- Напряжение изоляции: 1000 В;
- Рабочая температура: от –25°C до +75°C;
- Габаритные размеры: 102 x 75 x 25 мм;
- Монтаж: на DIN-рейку;
- Питание: постоянный ток 10–30 В;
- Потребляемая мощность: 1,61 Вт (напряжение) и 2,10 Вт (ток);
- Материал корпуса: пластик;
- Системный индикатор: питание/передача данных.
Модуль SG-3081-G CR находит применение в различных областях промышленной автоматизации, где требуется преобразование аналоговых токовых сигналов в другие формы для дальнейшей обработки или передачи. Типичные сценарии использования включают:
- Системы управления технологическими процессами: интеграция с контроллерами для мониторинга и управления процессами;
- Системы сбора данных: подключение к системам SCADA для централизованного мониторинга;
- Энергетический мониторинг: преобразование сигналов от датчиков тока для анализа потребления энергии;
- Системы безопасности: обработка сигналов от датчиков для обеспечения безопасности оборудования.
Преимущества модуля SG-3081-G CR включают:
- Гальваническая изоляция: защита от помех и предотвращение повреждений оборудования;
- Широкий диапазон рабочих температур: возможность эксплуатации в различных климатических условиях;
- Компактные размеры: удобство монтажа в ограниченных пространствах;
- Низкое потребление энергии: экономичность в эксплуатации;
- Универсальность входных и выходных сигналов: совместимость с различными системами и оборудованием.
Модуль SG-3081-G CR является надежным и эффективным решением для преобразования аналоговых токовых сигналов в промышленных приложениях, обеспечивая высокую точность, безопасность и совместимость с различными системами автоматизации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Точность преобразования | ±0.1% |
| Диапазон входных сигналов по току | 0 ~ 20 мА, 4 ~ 20 мА |
| Диапазон входных сигналов по напряжению | 0~10 В, 0~5 В (однополярный) |
| Выходное сопротивление | <50 Ом |
| Габаритные размеры, мм | 102 x 75 x 25 |
| Потребление тока | 1.61 Вт (тип выхода - напряжение), 2.10 Вт (тип выхода - ток) |
| Монтаж | На DIN-рейку |
| Напряжение изоляции, В | 1000 |
| Полоса пропускания | 3 КГц |
| Входное сопротивление | 250 Ом |
| Количество каналов | 1 |
| Диапазон выходных сигналов по напряжению | 0~10 В, 0~5 В (однополярный) |
| Диапазон выходных сигналов по току | 0 ~ 20 мА, 4 ~ 20 мА |
| Диапазон выходного сигнала (по току) | 0 ~ 20 мА, 4 ~ 20 мА |
| Тип модуля | Изолированный модуль преобразования сигналов(ток в напряжение/ток) |
| Материал корпуса | Пластик |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Рабочая влажность, % | 5 ~ 95, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +75 |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
