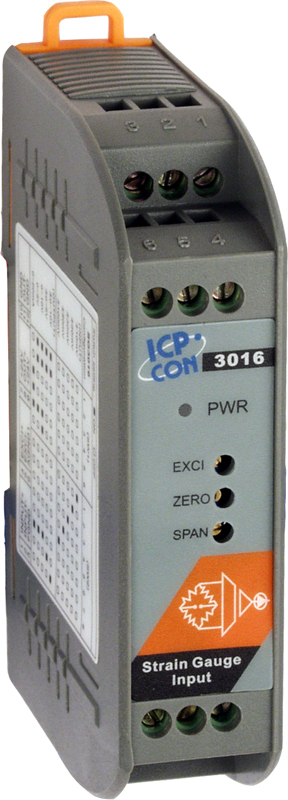

Модуль SG-3016-G CR Isolated Strain Gauge Input Module от компании ICP DAS предназначен для преобразования сигналов от тензометрических датчиков в стандартизированные выходные сигналы, обеспечивая гальваническую изоляцию между входом, выходом и питанием. Это устройство идеально подходит для применения в системах автоматизации, где требуется точная обработка сигналов от тензодатчиков с сохранением изоляции.
**Ключевые технические особенности:**
- Входной сигнал: поддерживает диапазоны ±10 мВ, ±20 мВ, ±30 мВ, ±50 мВ и ±100 мВ, что обеспечивает гибкость при подключении различных типов тензодатчиков.
- Выходной сигнал: предлагает как биполярные (±5 В, ±10 В), так и униполярные (0–5 В, 0–10 В) выходы по напряжению, а также выход по току 0–20 мА, что позволяет интегрировать модуль в различные системы управления.
- Точность: ±0,1% от полного диапазона, обеспечивая высокую достоверность передаваемых данных.
- Полоса пропускания: более 600 Гц, что позволяет эффективно обрабатывать сигналы с высокой частотой.
- Гальваническая изоляция: 1000 В, обеспечивая защиту от помех и повышая надежность системы.
- Питание: работает при напряжении 10–30 В постоянного тока, с потреблением 1,44 Вт при выходе по напряжению и 1,74 Вт при выходе по току.
- Условия эксплуатации: рабочая температура от -25°C до +75°C, влажность 5–95% без конденсации, что делает модуль пригодным для использования в различных климатических условиях.
- Монтаж: предназначен для установки на DIN-рейку, что упрощает интеграцию в существующие системы.
**Области применения и целевая аудитория:**
Модуль SG-3016-G CR идеально подходит для использования в промышленных системах автоматизации, где необходимо преобразование сигналов от тензодатчиков в стандартизированные выходные сигналы. Он может быть интегрирован в системы мониторинга и управления, системы контроля веса, а также в любые другие приложения, требующие точной обработки сигналов от тензометрических датчиков.
**Преимущества и совместимость:**
- Гибкость подключения: поддержка различных диапазонов входных сигналов и выходных форматов позволяет интегрировать модуль в разнообразные системы.
- Высокая точность: минимальная погрешность в 0,1% от полного диапазона обеспечивает надежную работу системы.
- Защищенность: гальваническая изоляция и защита от электростатических разрядов (ESD) повышают надежность и долговечность устройства.
- Универсальность монтажа: возможность установки на стандартную DIN-рейку упрощает процесс интеграции в существующие системы.
Модуль SG-3016-G CR от ICP DAS представляет собой надежное и гибкое решение для преобразования сигналов от тензодатчиков, обеспечивая высокую точность и защиту в промышленных приложениях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Вес нетто, кг | 0.1 |
| Потребление тока | 1.44 Вт (ввод напряжения); 1.74 Вт (ввод тока) |
| Габаритные размеры, мм | 113 x 75 x 25 |
| Монтаж | На DIN-рейку |
| Напряжение изоляции, В | 1000 |
| Полоса пропускания | >600 Гц |
| Количество каналов | 1 |
| Диапазон входных сигналов по напряжению | ±20 мВ ±30 мВ ±10 мВ ±100 мВ ±50 мВ ±10 мВ, ±20 мВ, ±30 мВ, ±50 мВ, ±100 мВ |
| Сопротивление нагрузки | 500 Ом (макс.) |
| Диапазон выходных сигналов по току | 0 ~ 20 мА |
| Диапазон выходных сигналов по напряжению | 0 ~ 10 В ±5 В 0 ~ 5 В ±10 В |
| Точность ЦАП | ±0.1% от полного диапазона |
| Материал корпуса | Пластик |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Рабочая влажность, % | 5 ~ 95, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +75 |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
