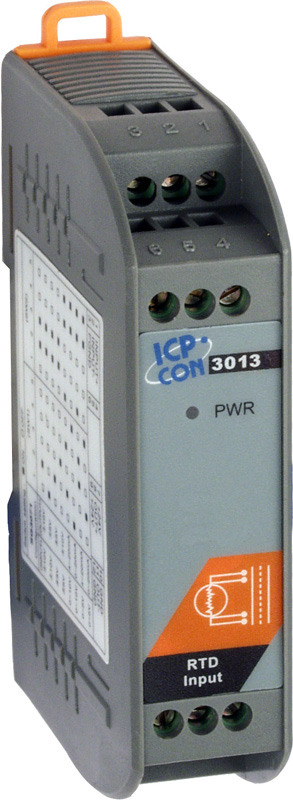

Модуль SG-3013-G от компании ICP DAS предназначен для преобразования сигналов термометров сопротивления (RTD) в стандартизированные выходные сигналы напряжения или тока. Устройство обеспечивает надежную трехканальную изоляцию на уровне 1000 В постоянного тока между входом, выходом и питанием, что гарантирует защиту от помех и повышает надежность работы в промышленных условиях.
Ключевые технические особенности SG-3013-G включают:
- Поддержка различных типов RTD: Pt100 (α=0.00385), Pt100 (α=0.003916), Ni120, Pt1000 (α=0.00385).
- Точность преобразования: ±0.1% от полного диапазона, обеспечивающая высокую достоверность измерений.
- Время преобразования: 100 мс, что позволяет оперативно получать данные о температуре.
- Диапазоны выходных сигналов: по току — 0–20 мА и 4–20 мА; по напряжению — 0–5 В и 0–10 В, обеспечивая гибкость в интеграции с различными системами.
- Рабочие условия: температура от –25°C до +75°C, влажность 5–95% без конденсации, что делает устройство пригодным для эксплуатации в разнообразных промышленных средах.
- Энергопотребление: 1.2 Вт, что способствует экономии энергии при длительном использовании.
- Монтаж: на DIN-рейку, обеспечивая удобство установки и обслуживания.
SG-3013-G идеально подходит для применения в промышленных системах автоматизации, где требуется точное измерение температуры с использованием RTD. Это может включать системы контроля технологических процессов, системы мониторинга климатических условий, а также оборудование для управления отоплением, вентиляцией и кондиционированием воздуха (HVAC). Благодаря своей гибкости и надежности, модуль обеспечивает эффективную интеграцию в существующие системы автоматизации, обеспечивая высокую точность и стабильность измерений температуры.
Преимущества использования SG-3013-G включают:
- Высокая изоляция: трехканальная изоляция на уровне 1000 В постоянного тока защищает систему от электрических помех и повышает надежность работы.
- Гибкость в подключении: поддержка различных типов RTD и выходных сигналов позволяет адаптировать устройство под конкретные требования системы.
- Простота монтажа: компактные размеры и возможность монтажа на DIN-рейку упрощают процесс установки и обслуживания.
- Широкий диапазон рабочих температур: возможность эксплуатации в условиях от –25°C до +75°C расширяет область применения устройства.
Модуль SG-3013-G от ICP DAS представляет собой надежное и высокоточное решение для преобразования сигналов RTD в стандартизированные выходные сигналы, обеспечивая эффективную интеграцию в промышленные системы автоматизации и контроля.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Время преобразования | 100 мс |
| Тип подключаемых датчиков | Pt100 α=0.00385 Pt100 α=0.003916 Ni120 Pt1000 α=0.00385 |
| Вес нетто, кг | 0.09 |
| Потребление тока | 1.2 Вт |
| Монтаж | На DIN-рейку |
| Точность АЦП | ±0.1% от полного диапазона |
| Тип каналов аналогового ввода | 2/3/4-проводные |
| Изоляция каналов | 1000 В пост. |
| Количество каналов | 1 |
| Сопротивление нагрузки | 500 Ом (макс.) |
| Диапазон выходных сигналов по току | 0 ~ 20 мА 4 ~ 20 мА |
| Диапазон выходных сигналов по напряжению | 0 ~ 10 В 0 ~ 5 В |
| Тип устройства | Адаптер |
| Материал корпуса | Пластик |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Рабочая влажность, % | 5 ~ 95, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +75 |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
